11 Schneidgerät 11.3 Schneidgerät am BE-Einzug tauschen [03066690-xx] Serviceanleitung SIPLACE TX-Serie 06/2017 262 Abb.355: Hebehilfe und Stützkante Die Hebehilfe des Schneidgeräts (1) ist auf gleicher Höhe (3) wie d…
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.3 Schneidgerät am BE-Einzug tauschen [03066690-xx]
261
► Stecken Sie die Hauptluftversorgung ab und schneiden Sie alle Kabelbinder entlang der
Verschlauchung auf.
Abb.352: Befestigungsschrauben am Schneidgerät
► Entfernen Sie die vier Befestigungsschrauben(1)
an der Halterung des Schneidgerätes.
Abb.353: Schneidgerät auf Hebehilfe
► Die Halterung des Schneidgerätes(1) fährt nach
unten auf das Stützblech(2).
Abb.354: Schneidgerät herunterlassen
► Lockern Sie die Schraube der Hebehilfe am
Schneidgerät(1).
► Bewegen Sie die komplette Hebehilfe nach un-
ten(2) bis sie die Endposition berührt(3).
► Entfernen Sie die lange Schraube(4).
11 Schneidgerät
11.3 Schneidgerät am BE-Einzug tauschen [03066690-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
262

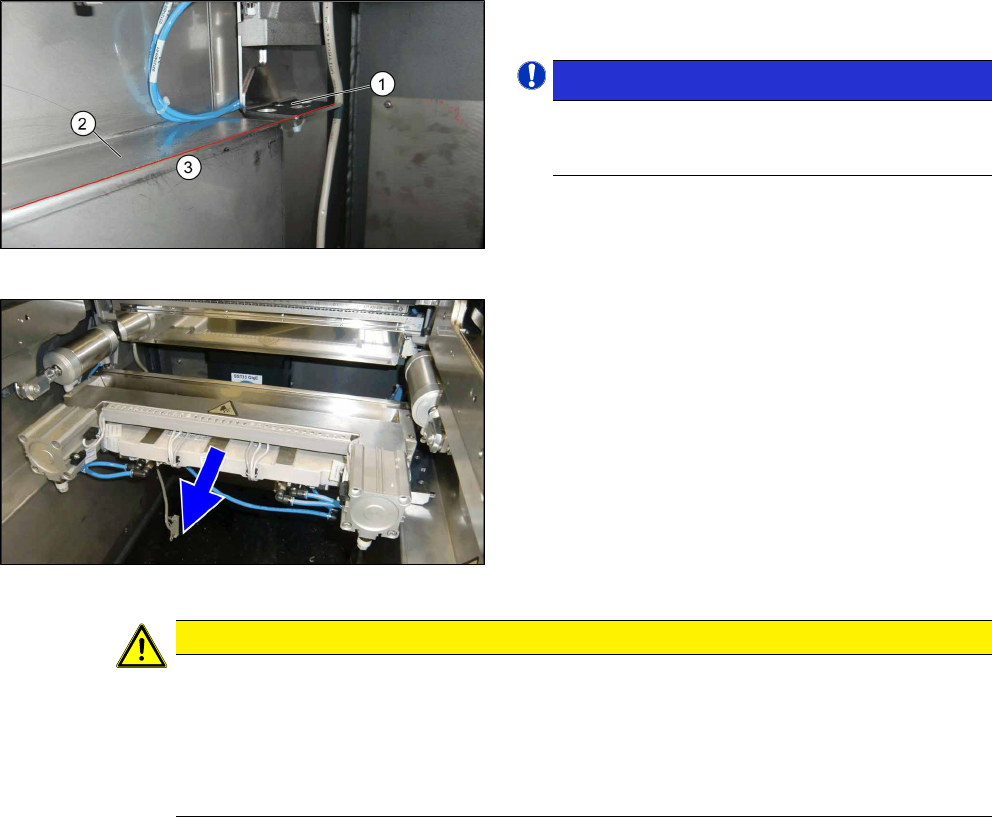

Abb.355: Hebehilfe und Stützkante
Die Hebehilfe des Schneidgeräts(1) ist auf gleicher
Höhe(3) wie die Stützkante des Gleitblechs(2).
HINWEIS!
Für eine bessere Darstellung zeigt die Abbildung
kein Schneidgerät. Das Schneidgerät wird im
folgenden Schritt ausgebaut.
.
Abb.356: Schneidgerät heraus ziehen
► Lassen Sie das Schneidgerät auf die Stützkante
der Maschine herausgleiten.
VORSICHT
Weitere Arbeiten
► Fixieren Sie für weitere Arbeiten das Schneidgerät mit vier Innensechskantschrauben
M6 auf der Montageplatte oder mittels der Schraubzwingen auf einem stabilen, festen
Arbeitstisch.
► Legen Sie das Schneidgerät nicht auf die Pneumatikanschlüsse (unten an den Hub-
zylindern).
Einbau
► Für den Einbau verfahren Sie in umgekehrter Reihenfolge.
Serviceanleitung SIPLACE TX-Serie
06/2017
11 Schneidgerät
11.4 Metallpuffer/Abstandsstück tauschen
263
11.4 Metallpuffer/Abstandsstück tauschen
Teile, Hilfsmittel und Werkzeug
Abb.357: Metallpuffer
●
Metallpuffer M4,65 Shore [00329209‑xx]
Abb.358: Abstandsstück
●
Abstandsstück [03007432‑xx]
HINWEIS!
Analoge Vorgehensweise
Der Ausbau und Einbau des Abstandsstücks er-
folgt analog zum Metallpuffer. Nachfolgend wird
er Metallpuffer beschrieben.
.
Übersicht
Abb.359: Metallpuffer und Abstandsstück am Schneidgerät
1. Metallpuffer und Abstandsstück am Schneidgerät
(je 2 auf jeder Seite)
Die Metallpuffer absorbieren die Schnittvibration
zum Maschinenständer.
