10 BE-Einzug 10.6 Leergurtleitkanal komplett tauschen [03052576-xx] Serviceanleitung SIPLACE TX-Serie 06/2017 252 10.6 Leergurtleitkanal komplett tauschen [03052576-xx] Teile, Hilfsmittel und Werkzeug Wählen Sie das benö…
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.5 Feeder-Control-Unit (FCU) tauschen
251
DIP-Schalter S2 [03059783-04]
Schalter Status Signalname Beschreibung
S2.1 ON/OFF FCU_ENV3 ON: Testmodus für Abwurfbehälter
ausgeschaltet
OFF: Testmodus für Abwurfbehälter
eingeschaltet
S2.2 OFF FCU_ENV2 40-fach-FCU
S2.3 ON/OFF FCU_ENV1 ON: Ohne Einzugssteuerung,
mitvirtuellemTaster
OFF: mit Einzugssteuerung,
ohnevirtuellemTaster
S2.4 ON/OFF FCU_ENV0 ON: mit Gurtschneider- und mit
Pipettenwechsler-Funktionalität
OFF: ohne Gurtschneider- und ohne
Pipettenwechsler-Funktionalität
Wird eine "X-FCU / X-Serie" [03059623-xx] als Ersatz für eine "FCU X-Serie" [03020068-xx] im
"BE-Wagen Einzug X-Serie komplett" oder an der "Docking-Station für BE-Wagen SIPLACE X"
eingebaut, so müssen die DIP-Schalter wie folgt eingestellt werden:
Schalter Status Bemerkung
S2.1 ON Testmodus für Abwurfbehälter ausgeschaltet
S2.2 OFF FCU für 40 Zuführspuren
S2.3 OFF Einzugsteuerung mit Drucktaster / ohne Schaltfläche GUI (vir-
tuell).
S2.4 OFF "HW-Version 6" d.h. ohne Gurtschneider- und
Pipettenwechsler-Funktionalität
10 BE-Einzug
10.6 Leergurtleitkanal komplett tauschen [03052576-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
252
10.6 Leergurtleitkanal komplett tauschen [03052576-xx]
Teile, Hilfsmittel und Werkzeug
Wählen Sie das benötigte Ersatzteil:
●
Leergurtleitkanal Standard TX komplett [03121375-xx]
●
Leergurtleitkanal kurz TX komplett [03121376-xx]
Übersicht

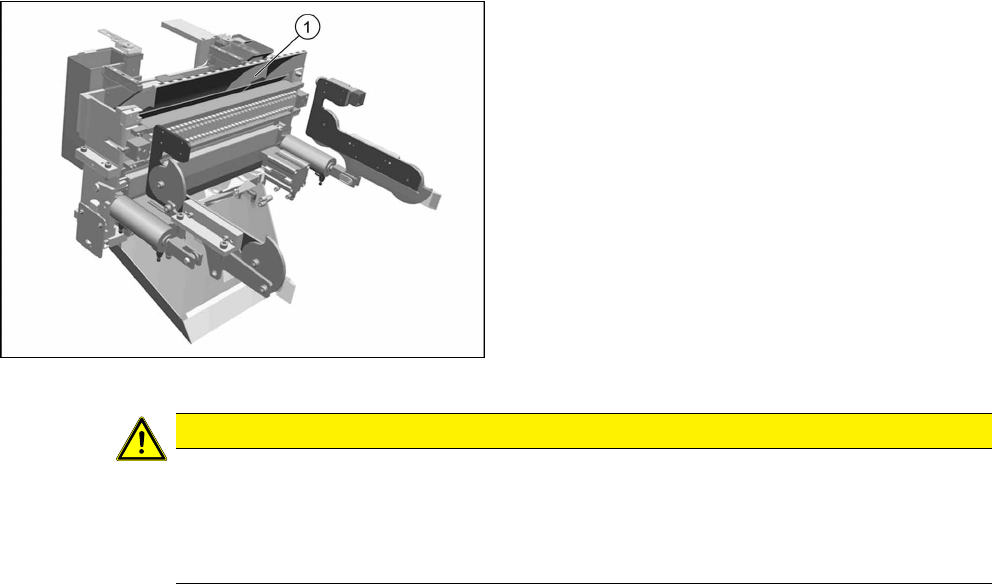

Abb.340: Leergurtleitkanal komplett
1. Leergurtleitkanal komplett
VORSICHT
Schneidgefahr
Unter dem Gurtleitkanal befindet sich das Schneidgerät. Die Messer haben sehr scharfe
Kanten.
► Fassen Sie nicht in das Schneidgerät und sorgen Sie dafür, dass dieses nicht
unbeaufsichtigt oder frei zugänglich bleibt.
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.6 Leergurtleitkanal komplett tauschen [03052576-xx]
253
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bewegen Sie die COTi-Zentraleinheit ca. 50mm aus der Maschine heraus (siehe 10.3 "Zen-
traleinheit und Hebemechanik des BE-Einzugs (COTi) tauschen" [}240]).

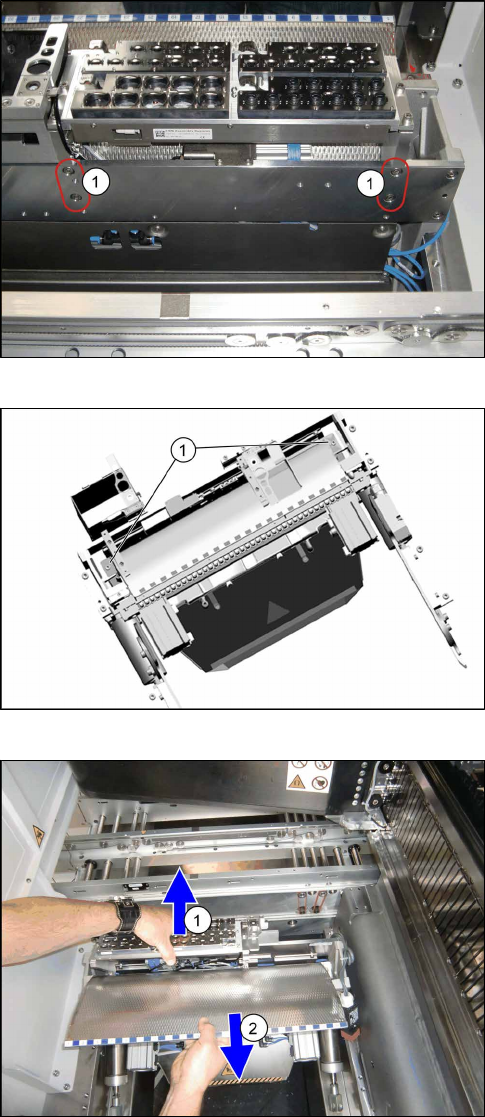

Abb.341: Pipettenwechsler ausbauen
► Entfernen Sie an der Rückseite des BE-Einzugs
(COTi) die vier Befestigungsschrauben(1) des
Pipettenwechsler-Trägers.
Abb.342: Befestigungsschrauben des Leegurtleitkanals
► Entfernen Sie die beiden Befestigungs-
schrauben(1) des Leergurtleitkanals.
Abb.343: Leergurtleitkanal ausbauen
► Heben Sie den Pipettenwechsler-Träger(1) und
den Leergurtleitkanal(2) vorsichtig ab.
Achten Sie auf alle Drähte und Kabel vom
Pipettenwechsler.
