14 JEDEC Tray Feeder 14.1 SIPLACE JTF-ML Serviceanleitung SIPLACE TX-Serie 06/2017 318 14.1.6.2 Gleitführungen rechts tauschen [03058808Sxx] Teile, Hilfsmittel und Werkzeug Abb.464: Teile der Gleitführung ● Gleitführung…
Serviceanleitung SIPLACE TX-Serie
06/2017
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
317
14.1.6 Gleitführungen
1. 14.1.6.3 "Kurze Gleitführung links tauschen
[03012425‑xx]" [}319]
2. 14.1.6.2 "Gleitführungen rechts tauschen
[03058808Sxx]" [}318]
3. 14.1.6.1 "Lange Gleitführung links tauschen
[03003994‑xx]" [}317]

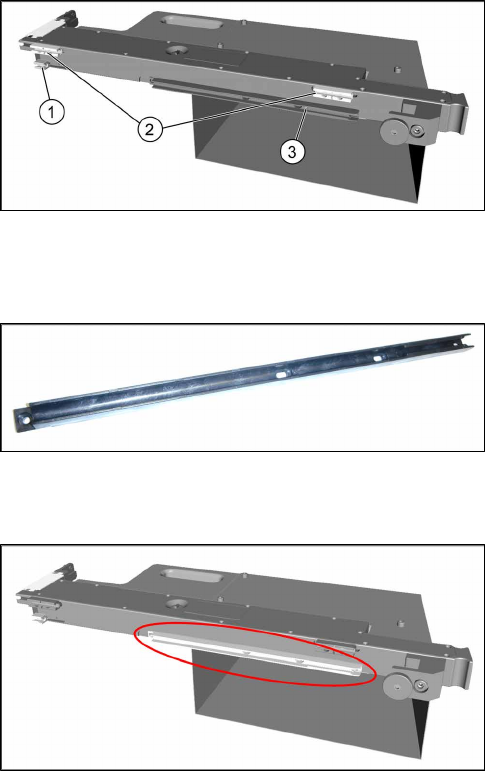

14.1.6.1 Lange Gleitführung links tauschen [03003994‑xx]
Teile, Hilfsmittel und Werkzeug
Abb.462: Gleitführung
●
Gleitführung hinten L200 [03003994-xx]
Übersicht
Abb.463: Gleitführung am JTF-ML-Adapter
Position der Gleitführung
Aus- und Einbau
► Lesen Sie den Ausbau und Einbau in Kapitel 5.2 der Serviceanleitung "X Feeder Care" nach
[DE:00196601‑xx] [EN:00196602‑xx].
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
Serviceanleitung SIPLACE TX-Serie
06/2017
318
14.1.6.2 Gleitführungen rechts tauschen [03058808Sxx]
Teile, Hilfsmittel und Werkzeug
Abb.464: Teile der Gleitführung
●
Gleitführung [03058808Sxx]
Übersicht
Abb.465: Gleitführung am JTF-ML-Adapter
Positionen der Gleitführungen
Diese beiden Gleitführungen sind identisch.
Aus- und Einbau
► Lesen Sie den Ausbau und Einbau in Kapitel 5.1 der Serviceanleitung "X Feeder Care" nach
[DE:00196601‑xx] [EN:00196602‑xx].
Serviceanleitung SIPLACE TX-Serie
06/2017
14 JEDEC Tray Feeder
14.1 SIPLACE JTF-ML
319
14.1.6.3 Kurze Gleitführung links tauschen [03012425‑xx]
Teile, Hilfsmittel und Werkzeug
Abb.466: VordereGleitführung
●
Gleitführung vorne L17 [03012425-xx]
Übersicht
Abb.467: VordereGleitführung am JTF-ML-Adapter
Position der Gleitführung
Aus- und Einbau
Abb.468: VordereGleitführung
► Entfernen Sie die Befestigungsschraube(2)
(TorxT10) der Gleitführung(1).
► Demontieren Sie die Gleitführung.
► Setzen Sie die neue Gleitführung in die erste Po-
sition und ziehen Sie die Schraube handfest an.
