Serviceanleitung SIPLACE TX-Serie
06/2017
8 Bestückköpfe und stationäre Kameras
8.2 SIPLACE C&P20 P/M2-Kopf tauschen
209
Übersicht
Abb.275: C&P20P
1. Anschluss Haltekreis
2. Zwischenverteiler-Platine (hinter der Abdeckung)
3. Bauelemente-Sensor
Abb.276: Befestigungsschrauben
1. Vier Befestigungsschrauben (gelbe Markierung)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den Bestückkopf niemals auf dem BE-Sensor ab.
► Setzen Sie die BE-Sensorschutzkappe auf den BE-Sensor des Bestückkopfes.
8 Bestückköpfe und stationäre Kameras
8.2 SIPLACE C&P20 P/M2-Kopf tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
210
Abb.277: Pneumatische Anschlüsse
► Stecken Sie die pneumatischen Anschlüsse(1)
bis(3) vom Bestückkopf ab.
Abb.278: Abdeckung über der Zwischenverteiler-Platine
► Entfernen Sie die Abdeckung(1).
► Stecken Sie die Flachbandkabel vom Bestück-
kopf zum Kopfadapter ab.
Serviceanleitung SIPLACE TX-Serie
06/2017
8 Bestückköpfe und stationäre Kameras
8.2 SIPLACE C&P20 P/M2-Kopf tauschen
211

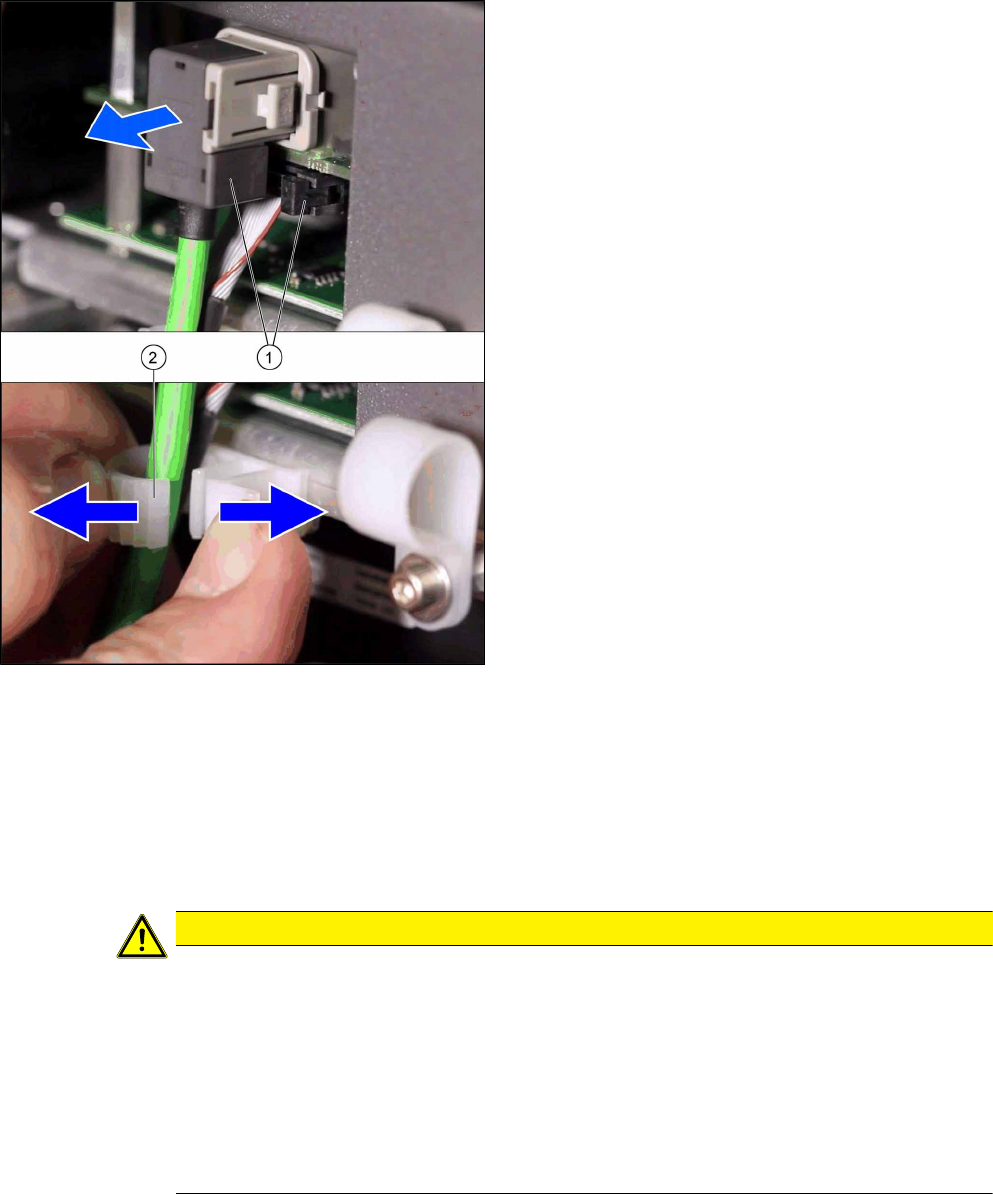

Abb.279: Stecker zum VHI
► Stecken Sie die beiden Stecker(1) zur
VHI‑Platine ab.
► Öffnen Sie den Kabelhalter(2) und fädeln Sie die
Kabel aus.
► Drehen Sie die vier Kopf-Befestigungsschrauben M4 mit einem langen Torxschlüssel heraus.
► Heben Sie den Bestückkopf vorsichtig aus der Verstiftung der Kopfplatte und vom Haken.
► Setzen Sie den Bestückkopf in die Transportbox.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Wenn Sie den Bestückkopf ohne BE-Kamera tauschen, müssen Sie die alte Kamera
in den neuen Kopf einbauen. In diesem Fall ist eine vollständige Kalibrierung erforder-
lich. Lesen Sie dazu auch die Serviceanleitung Ihres Bestückkopfes.
► Für Druckluftbetrieb muss der Bestückkopf mit dem Kit "Haltekreis komplett/
C&P20" [03005123Sxx] umgebaut werden.
► Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
► Ziehen Sie die vier Kopf-Befestigungsschrauben (M4) mit einem Drehmoment von
2,7 Nm fest.
