Serviceanleitung SIPLACE TX-Serie 06/2017 6 Portale 6.2 X- und Y-Achse 93 Abb.102: Bedienung Prüfgerät PG1-I - 3 6.2.6 Puffer der Y-Achse tauschen HINWEIS SIPLACE-Service Diese Tätigkeit darf nur durch den SIPLACE-Servi…
6 Portale
6.2 X- und Y-Achse
Serviceanleitung SIPLACE TX-Serie
06/2017
92
Abb.101: Bedienung Prüfgerät PG1-I - 2
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.2 X- und Y-Achse
93

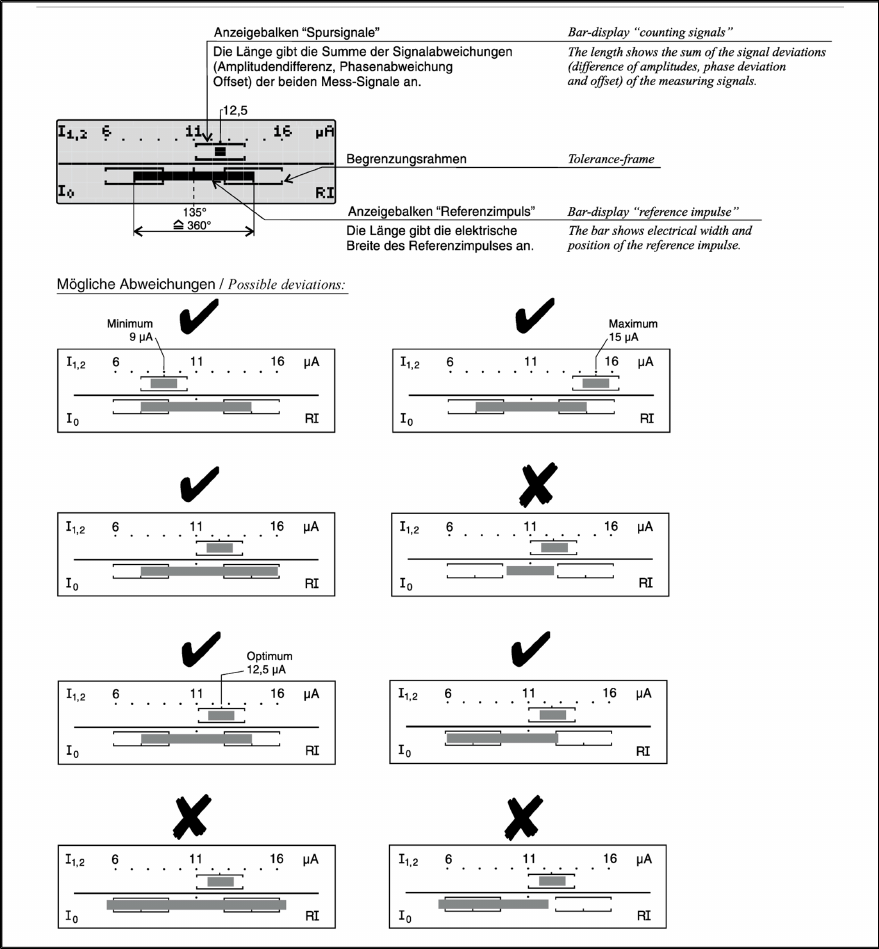

Abb.102: Bedienung Prüfgerät PG1-I - 3
6.2.6 Puffer der Y-Achse tauschen
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6.2.7 X-Maßstab tauschen
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6.2.8 Y-Maßstab tauschen
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6 Portale
6.2 X- und Y-Achse
Serviceanleitung SIPLACE TX-Serie
06/2017
94
6.2.9 Aufsatz Kopfaufhängung tauschen [03124850-xx]
Teile, Hilfsmittel und Werkzeug
●
Aufsatz komplett Kopfaufhängung [03124850-xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie den Bestückkopf aus.
SIPLACE C&P20 P/M2-Kopf tauschen [}208]
SIPLACE CPP/M-Kopf tauschen [}212]
Abb.103: Kopfaufhängung
► Entfernen Sie die beiden Befestigungs-
schrauben(1) an der Kopfaufhängung(2).
► Nehmen Sie die Kopfaufhängung vorsichtig ab.
