1 Einleitung

1.3 Weitere Hinweise

Serviceanleitung SIPLACE TX-Serie

06/2017

1.3 Weitere Hinweise

1.3.1 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien

Für SIPLACE-Produkte werden nur Stoffe, Materialien und Teile verwendet, die sich leicht trennen

und umweltfreundlich entsorgen lassen.

HINWEIS

Bestimmungen beachten

Für die fachgerechte und umweltfreundliche Entsorgung der Anlage, der Betriebsstoffe und

der Verbrauchs- und Verschleißteile ist ausschließlich der Betreiber der Anlage verant-

wortlich.

► Beachten Sie dazu die nationalen gesetzlichen Bestimmungen für die Abfallent-

sorgung und den Umweltschutz.

1.3.2 Hinweis zum Original-SIPLACE-Zubehör

Verwenden Sie nur Originalersatzteile und autorisiertes Zubehör. Die Verwendung anderer Teile

beeinträchtigt die Sicherheit und wird die Haftung für die daraus entstehenden Folgen aufheben.

1.3.3 Hinweise zu dieser Serviceanleitung

WARNUNG

Zusatzqualifikation erforderlich

Die in dieser Anleitung beschriebenen Servicearbeiten sind nur durch speziell geschulte

Servicetechniker zu leisten und erfordern daher eine entsprechende Zusatzqualifikation

und Zusatzkenntnisse.

Für spezielle Fragen bei Servicearbeiten wenden Sie sich bitte direkt an die SIPLACE-Kundenhotli-

ne oder senden Sie eine E-Mail an: hotline.siplace@asmpt.com.

1.3.4 EGB-Richtlinien

1.3.4.1 Definition von EGB

Fast alle modernen Baugruppen sind mit hochintegrierten Bausteinen bzw. Bauelementen in

MOS-Technik bestückt. Diese elektronischen Bauelemente sind technologisch bedingt sehr

empfindlich gegen Überspannungen und damit auch gegen elektrostatische Entladung.

Abb.5: EGB-Aufkleber

Die Kurzbezeichnung für elektrostatisch gefährdete Bauelemente-Bau-

gruppen ist "EGB". Daneben findet man häufig auch die international ge-

bräuchliche Bezeichnung "ESD" (Electrostatic Sensitive Device). Neben-

stehendes Symbol auf Schildern an Schränken, Baugruppenträgern oder

Verpackungen weist auf die Verwendung von elektrostatisch gefährdeten

Bauelementen und damit auf die Berührungsempfindlichkeit der betreffen-

den Baugruppen hin.

EGBs können durch Spannungen und elektrostatische Ladungen zerstört werden, die weit unter-

halb der Wahrnehmungsgrenze des Menschen liegen. Solche Spannungen treten bereits dann

auf, wenn ein Bauelement oder eine Baugruppe von einem nicht elektrostatisch entladenen Men-

schen berührt wird. Bauelemente, die solchen Überspannungen ausgesetzt wurden, können in

den meisten Fällen nicht sofort als fehlerhaft erkannt werden, da sich erst nach längerer Betriebs-

zeit ein Fehlverhalten einstellen kann.

Serviceanleitung SIPLACE TX-Serie

06/2017

1 Einleitung

1.3 Weitere Hinweise

1.3.4.2 Wichtige Schutzmaßnahmen gegen statische Aufladung

► Die meisten Kunststoffe sind stark aufladbar und deshalb unbedingt von den gefährdeten

Bauelementen fernzuhalten!

► Beim Umgang mit elektrostatisch gefährdeten Bauelementen ist auf gute Erdung von Mensch,

Arbeitsplatz und Verpackung zu achten!

1.3.4.3 Handhabung von EGB-Baugruppen

Grundsätzlich gilt, dass elektronische Baugruppen nur dann berührt werden sollten, wenn dies

wegen daran vorzunehmender Arbeiten unvermeidbar ist. Fassen Sie dabei Flachbaugruppen auf

keinen Fall so an, dass dabei Bauelemente-Pins oder Leiterbahnen berührt werden.

Bauelemente dürfen nur berührt werden,

●

wenn man über EGB-Armband ständig geerdet ist oder

●

wenn man EGB-Schuhe oder EGB-Schuherdungsschutzstreifen in Verbindung mit einem

EGB-Boden trägt.

Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies

kann in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter

Gegenstand berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserleitung

usw.).

Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung,

z.B.Kunststoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.

Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger EGB-

Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).

Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgeräten.

Halten Sie zum Bildschirm einen Mindestabstand von >10cm ein.

1.3.4.4 Messen und Ändern an EGB-Baugruppen

An den Baugruppen darf nur dann gemessen werden, wenn

●

das Messgerät geerdet ist (z.B über Schutzleiter) oder

●

vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird

(z.B.metallblankes Steuerungsgehäuse berühren).

► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie löten.

1.3.4.5 Versenden von EGB-Baugruppen

► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung

(z.B.metallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese

auch in leitfähiger Verpackung.

► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend

umhüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel,

Haushalts-Alufolie oder Papier - unter keinen Umständen aber Kunststofftüten oder -folien.

► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung

die Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls

Anschlüsse zuvor mit Isolierband oder Isoliermaterial ab.

1 Einleitung

1.3 Weitere Hinweise

Serviceanleitung SIPLACE TX-Serie

06/2017

1.3.5 Gültigkeit des Dokuments

Dieses Dokument gilt für folgende Maschinentypen:

●

SIPLACE TX-Serie

Die beschriebenen Arbeiten sind Modulweise aufgeführt und für alle Maschinentypen weitgehend

gleich:

●

Im Falle, dass eine Unterscheidung notwendig ist, wird mit Bezugnahme auf die Maschinen-

nummer der laufenden Serie der unterschiedliche Auslieferungszustand dokumentiert.

●

Abbildungen sind exemplarisch zu verstehen, so bedeutet z.B. die Darstellung eines

bestimmten Maschinentyps oder einer abweichenden Maschinenlackierung nicht, dass die

nachfolgende Information ausschließlich für den dargestellten Maschinentyp gilt.

Für elektrische Überprüfungen lesen Sie die Wirkschaltplanmappe Ihrer Maschine.

●

Wirkschaltplanmappe SIPLACE TX-Serie (bis Nr. 499) [DE+EN:00197933-xx]

●

Wirkschaltplanmappe SIPLACE TX-Serie (ab Nr. 500) [DE+EN:00198274-xx]

1.3.6 Seriennummer der Maschine

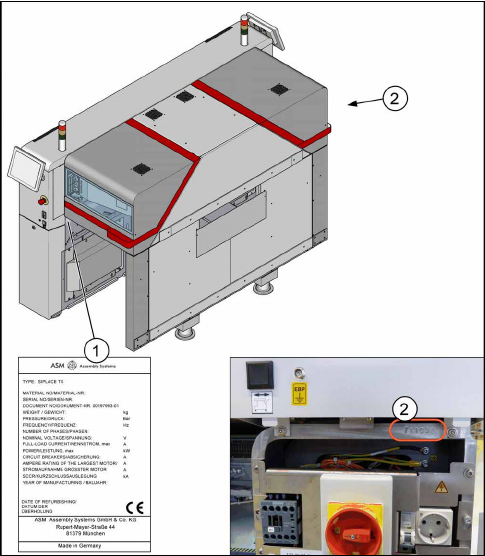

Abb.6: Seriennummer

Die Seriennummer der Maschine ist an zwei Stellen zu

finden.

1. An Stellplatz1 auf dem Typenschild an der In-

nenseite des Maschinenständers.

2. An Stellplatz2 hinter der Abdeckung über dem

Hauptschalter.
