6 Portale 6.4 MHCU, Platinen und Kamera Serviceanleitung SIPLACE TX-Serie 06/2017 128 LED [03114439-02] [03116648-02] LED Beschreibung X_TEMP Temperatur X-Motor PF_BASE Power-Fail Base EM_STOP Not-Aus - Sicherheitsschlei…
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
127

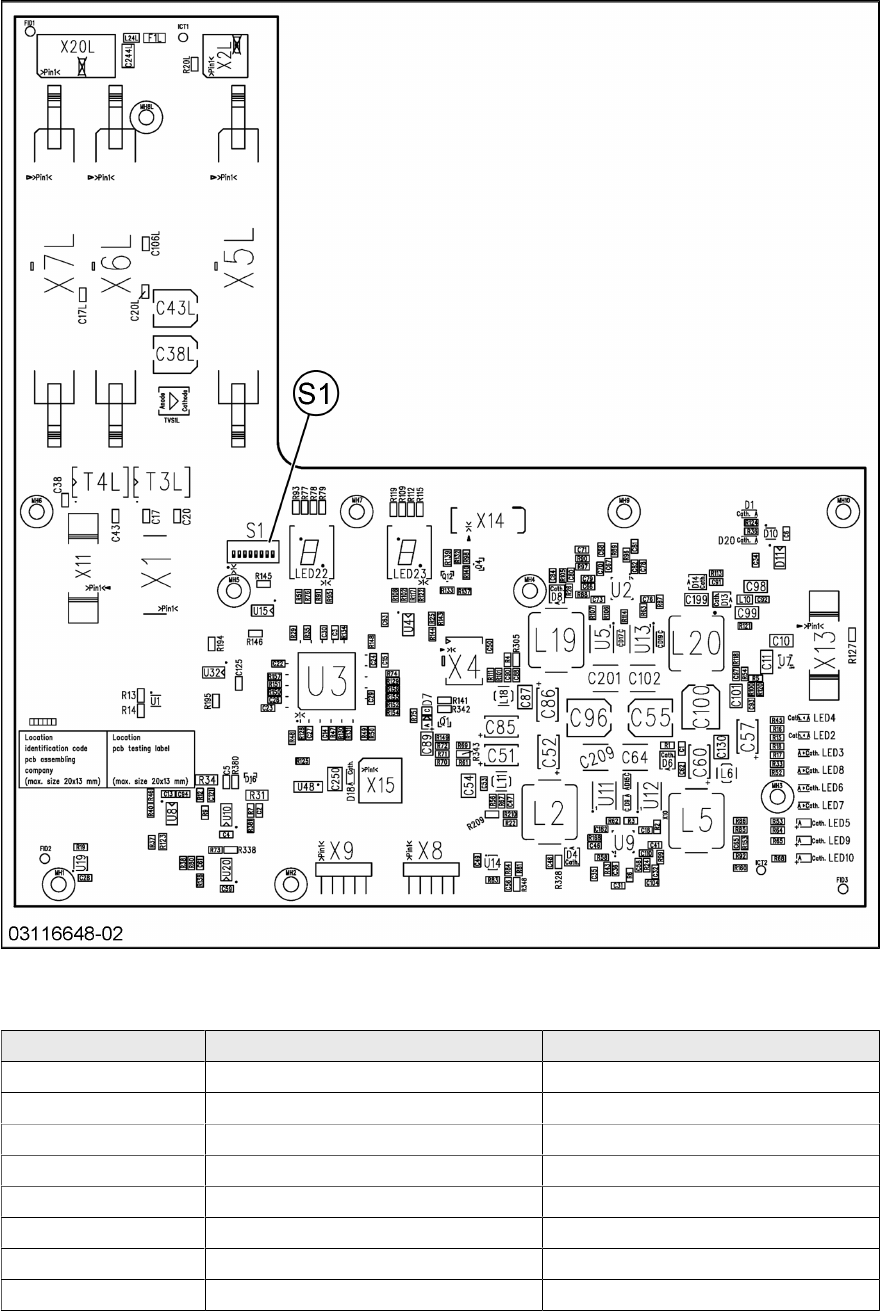

Abb.157: Kopf-Interface 2 TX
DIP-Schalter S1 [03114439-02] [03116648-02]
DIP-Schalter Portal 1 Portal 2
P0 OFF ON
P1 OFF OFF
BOOT OFF OFF
RES2 OFF OFF
RES1 OFF OFF
LUEFTER OFF OFF
V-OFF OFF OFF
HCU_1 OFF OFF
6 Portale
6.4 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE TX-Serie
06/2017
128
LED [03114439-02] [03116648-02]
LED Beschreibung
X_TEMP Temperatur X-Motor
PF_BASE Power-Fail Base
EM_STOP Not-Aus - Sicherheitsschleife nicht geschlossen
PF_LOC Power-Fail Stellplatz
HCV1_ER MHCU1-Fehler
HCV2_ERR MHCU2-Fehler (nur bei Twin-Kopf)
HCV1_OK MHCU1 ist hochgelaufen und bereit
HCV2_OK MHCU2 ist hochgelaufen und bereit
FPGA_OK FPGA hochgelaufen und OK
Die 7-Segment-Anzeige neben DIP-Schalter S1 liefert Informationen über MHCU1, die andere
7‑Segment-Anzeige ist für die MHCU2 (wenn ein Twin-Kopf eingebaut ist).
6.4.5 LP-Kamera tauschen
Teile, Hilfsmittel und Werkzeug
●
LP-Kamera (Typ 34) 28 GigE [03101402‑xx]
●
Loctite 241 [02101037‑xx]
Übersicht

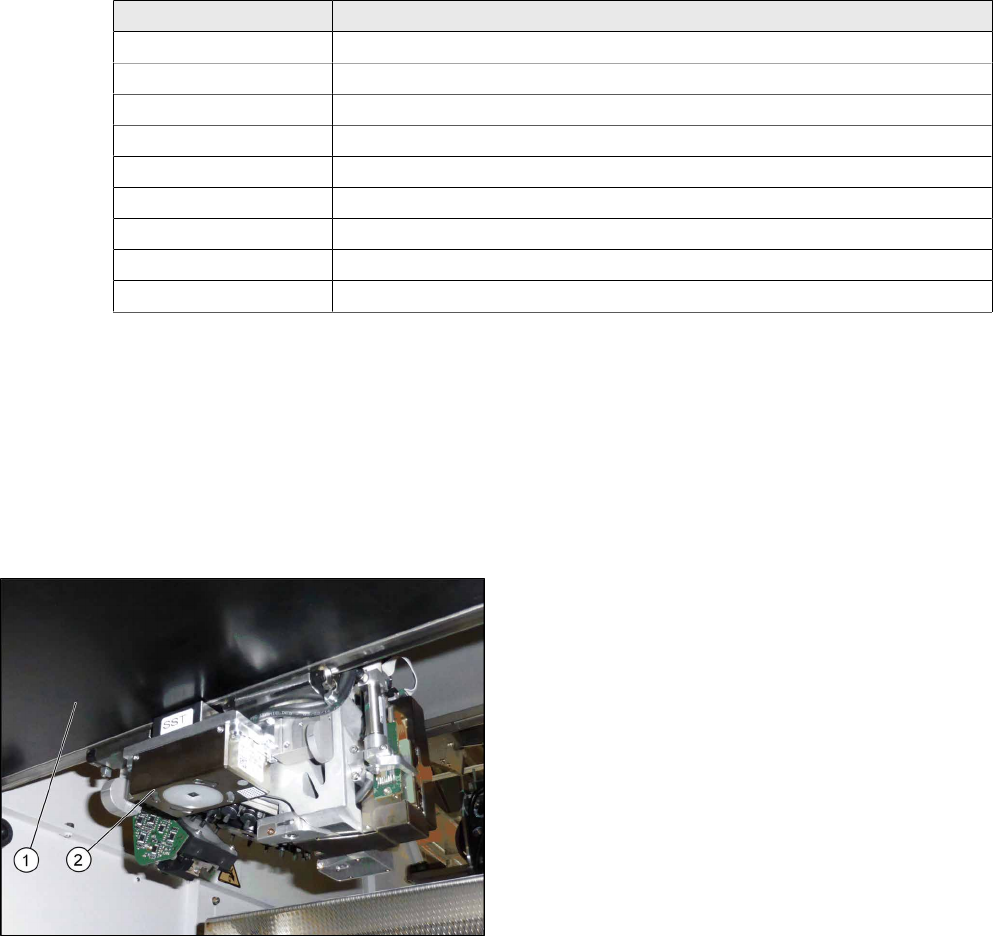

Abb.158: LP-Kamera am Portal
1. Portal
2. LP-Kamera
Die LP-Kamera befindet sich an der Unterseite des
Portals am Kopfhalter.
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.4 MHCU, Platinen und Kamera
129
Ausbau

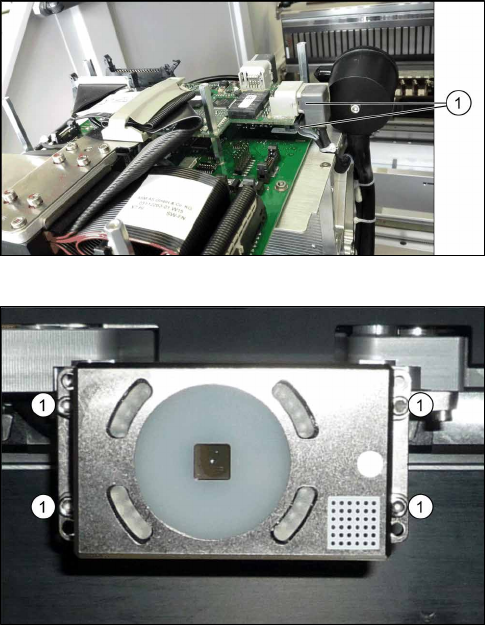

Abb.159: Vision-Board
► Stecken Sie die beiden Anschlusskabel X2 und
X6(1) am VHI ab.
► Fädeln Sie die beiden Kabel bis zur LP-Kamera
aus.
Abb.160: Leiterplatten-Kamera
► Entfernen Sie die vier Befestigungsschrauben(1)
der LP-Kamera. Markieren Sie sich deren Posi-
tionen, so dass Sie diese später wieder eindeutig
zuordnen können.
Einbau
► Montieren Sie die neue LP-Kamera an die Halterung. Sichern Sie die Schrauben mit Loctite
241.
► Verlegen Sie das Anschlusskabel bis zum VHI und stellen Sie die elektrische Verbindung
wieder her.
► Nach dem Tausch der LP-Kamera müssen Sie den Maschinen-Nullpunkt und den Kamera-
Offset neu kalibrieren. Verwenden Sie hierzu die entsprechende Softwarefunktion im Service-
Menü.
