2 Grundmaschine
2.3 Gelenkkopf tauschen [03006436-xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
26
2.3 Gelenkkopf tauschen [03006436-xx]
Teile, Hilfsmittel und Werkzeug
●
Gelenkkopf BEM 08-20-501 M8 [03006436-xx]
●
Loctite 241 [02101037‑xx]
HINWEIS
Zweite Person
► Es kann sinnvoll sein, eine zweite Person hinzuzuziehen.
Übersicht
Abb.11: Gelenkkopf
1. Gelenkkopf
Ausbau
Abb.12: Unteres Ende der Gasdruckfeder abnehmen
► Öffnen Sie die Haube und fixieren Sie diese in
einer geeigneten Arbeitsposition, so dass diese
sich nicht mehr selbständig schließen kann.
Die Gasdruckfeder ist mit einer Feder(1) auf der
Kugel gesichert(4).
► Entfernen Sie die Feder(1) am unteren Ende der
Gasdruckfeder. Verwenden Sie einen Schrau-
bendreher(2) oder Ähnliches, um die Feder et-
was zu verschieben.
► Ziehen Sie das untere Ende(3) der Gasdruck-
feder ab.
VORSICHT!
Haube kann herunterfallen
Sobald eine Gasdruckfeder gelöst ist, kann die
Haube herunterfallen, wenn sie nicht ausrei-
chend fixiert ist.
.
► Wiederholen Sie die Schritte für die Gasdruckfe-
der an der anderen Seite der Haube.
Serviceanleitung SIPLACE TX-Serie
06/2017
2 Grundmaschine
2.3 Gelenkkopf tauschen [03006436-xx]
27

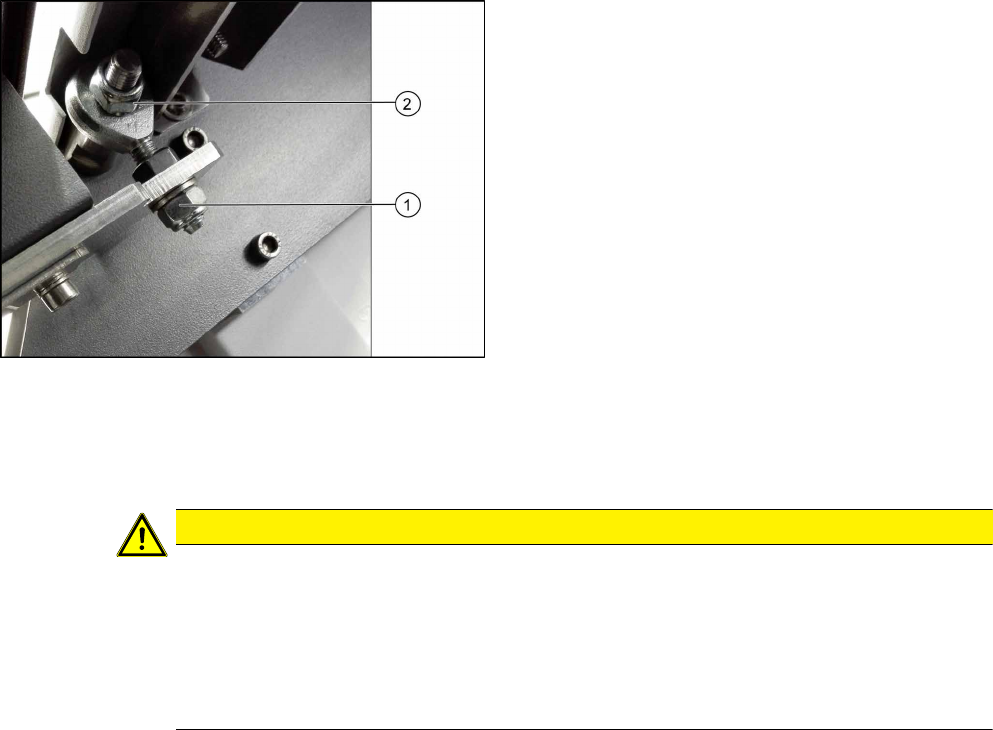

Abb.13: Gelenkkopf ausbauen
► Schließen Sie die Haube.
► Entfernen Sie die Mutter (1).
► Nehmen Sie die Haube von der Maschine ab.
► Entfernen Sie die Mutter (2).
► Bauen Sie den Gelenkkopf aus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Sichern Sie nicht selbstverriegelnde Muttern mit Loctite241.
► Stellen Sie die Mutter(1) ein.
Achten Sie darauf, dass die Haube frei beweglich geöffnet und geschlossen werden
kann.
Die Haube darf sich nicht verwinden.
Siehe auch: 2.4.1 "Einstellung der Hauben" [}30]
2 Grundmaschine
2.4 Haube tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
28
2.4 Haube tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie das erforderliche Teil:
– Haube, lang – Stellplatz 1 TX [03118640‑xx]
– Haube, kurz – Stellplatz 1 TX [03118601‑xx]
– Haube – Stellplatz 2 [03117921-xx]
●
Zweite Person
Übersicht
Abb.14: Haube
1. Haube Stellplatz 1
2. Haube Stellplatz 2
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.15: Schrauben am Haubenschalter
► Entfernen Sie die beiden Befestigungs-
schrauben(1) des Haubenschalters.
► Schieben Sie den Haubenschalter(2) Richtung
Maschinenmitte, so dass er nicht beschädigt
werden kann, falls die Haube nicht richtig einge-
stellt ist.
