Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.2 Hubtisch
149
7.2.4 Parallelität und Höhe der Hubtischplatte einstellen
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
Übersicht

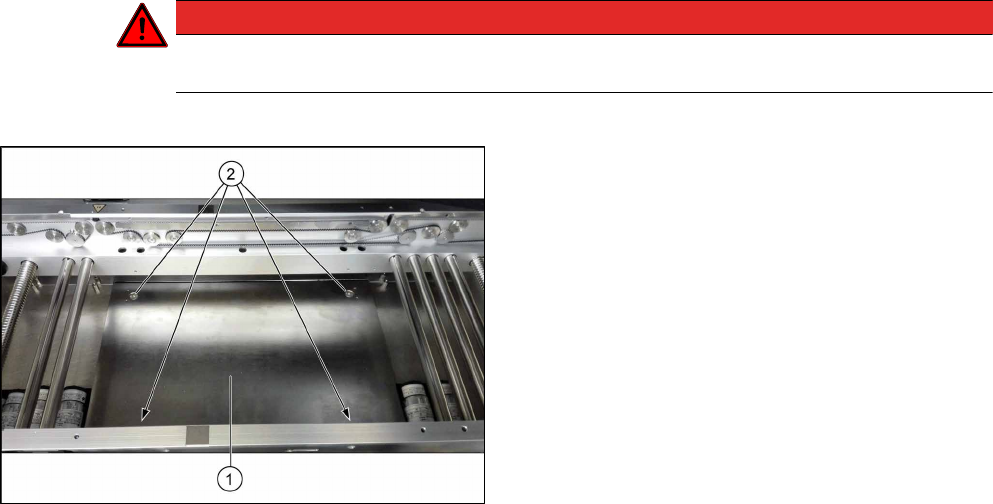

Abb.190: Hubtischplatte
1. Hubtischplatte
2. Befestigungsschrauben der Hubtischplatte
Einstellung
► Stellen Sie die Transportwangen mit der Software auf maximale Breite.
► Entfernen Sie die Befestigungsschrauben (Senkkopfschrauben) der Hubtischplatte, aber neh-
men Sie die Hubtischplatte nicht ab.
► Klemmen Sie den Hubtisch ohne Leiterplatte über die Software.
► Unter den Befestigungsschrauben befinden sich Stellschrauben (Inbus5).
Stellen Sie die Hubtischplatte mit Hilfe der Stellschrauben spielfrei zur Klemmkante ein.
► Prüfen Sie alle vier Ecken des Hubtischs auf ein evtl. vorhandenes Spiel.
► Klemmen Sie zur Überprüfung eine Leiterplatte. Prüfen Sie an den Ecken ob evtl. noch ein
Spiel vorhanden ist.
► Setzen Sie die vier Befestigungsschrauben der Hubtischplatte ein und ziehen Sie diese fest.
► Kalibrieren Sie den Nullpunkt des Hubtischmotors.
7 Transport
7.2 Hubtisch
Serviceanleitung SIPLACE TX-Serie
06/2017
150
7.2.5 Hubtischplatte auf freie Beweglichkeit überprüfen
Prüfen Sie nach Abschluss der Arbeiten an der Hubtischmechanik, ob der Hubtisch frei beweglich ist.

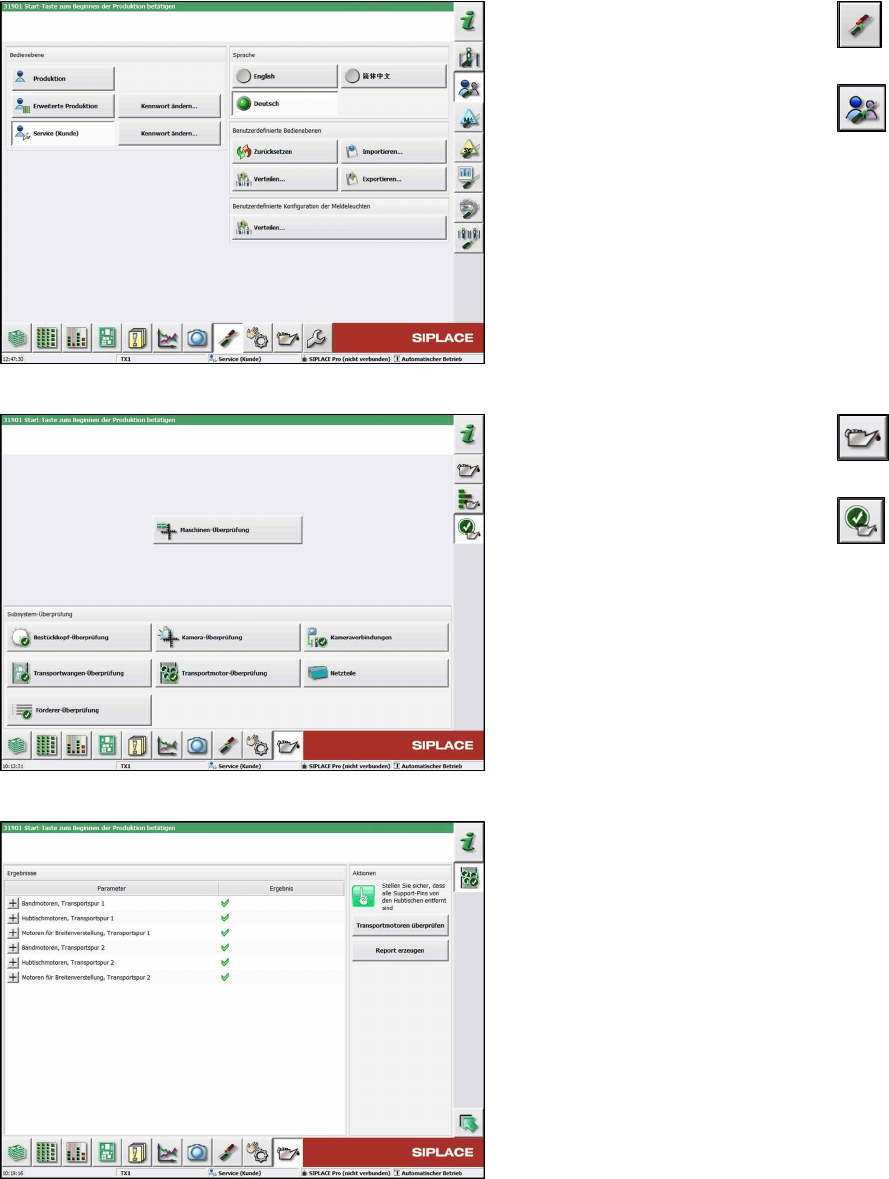

Abb.191: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
, um das
Menü Einstellungen aufzurufen.
► Klicken Sie auf die Schaltfläche
, um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde) oder höher.
Abb.192: Instandhaltungsmenü
► Klicken Sie auf die Schaltfläche
, um das
Instandhaltungsmenü aufzurufen.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Transportmo-
tor-Überprüfung.
Abb.193: Transportmotor-Überprüfung
► Klicken Sie auf die Schatlfläche Transportmo-
tor-Überprüfung, um die Überprüfung zu star-
ten.
► Klicken Sie auf die Schaltfläche Report erzeu-
gen, um die Details anzuzeigen
Sehen Sie dazu auch...
2 Hubtischplatte tauschen [03114873‑xx] [}142]
Serviceanleitung SIPLACE TX-Serie
06/2017
7 Transport
7.2 Hubtisch
151
7.2.6 Hubtischmotor kalibrieren
Nach allen Arbeiten am Hubtisch muss dieser anschließend kalibriert werden.
Arbeitsschritte

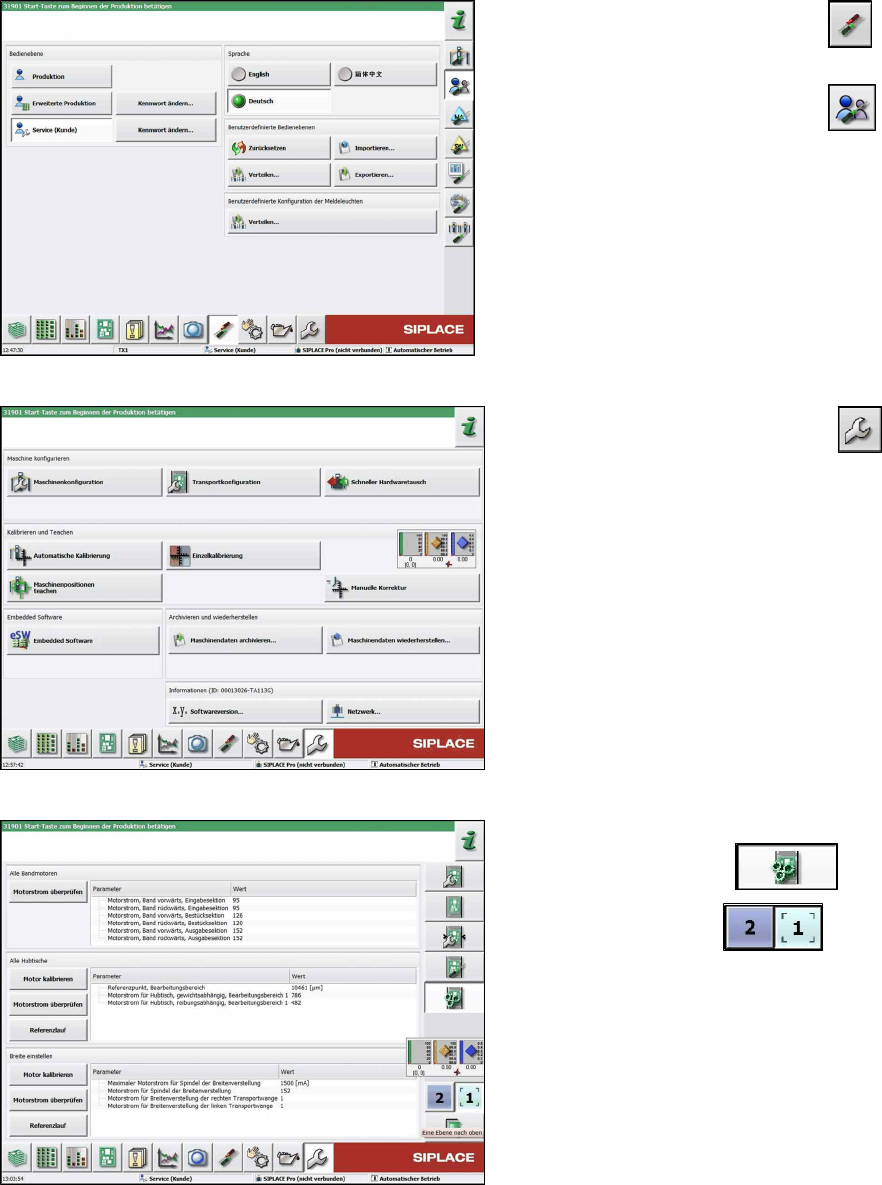

Abb.194: Bedienebene wählen
► Klicken Sie auf die Schaltfläche
, um das Me-
nü Einstellungen aufzurufen.
► Klicken Sie auf die Schaltfläche
, um das
Menü Benutzereinstellungen überprüfen und
festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Service
(Kunde) oder höher.
Abb.195: Service Menü
► Klicken Sie auf die Schaltfläche
um das
Menü Service aufzurufen.
► Wählen Sie Transportkonfiguration.
Abb.196: Transportmenü
► Klicken Sie auf die Schaltfläche Transportpara-
meter initialisieren
.
► Klicken Sie auf die
-Schaltflächen, um
die erforderliche Transportspur auszuwählen.
► Klicken Sie im Abschnitt Alle Hubtische auf die
Schaltfläche Motor kalibrieren.
► Prüfen Sie die Klemmung (Abstand zwischen
Klemmblech und Klemmleiste) und stellen Sie sie
ein, wenn nötig (siehe 7.2.4 "Parallelität und Hö-
he der Hubtischplatte einstellen" [}149]).
