6 Portale
6.4 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE TX-Serie
06/2017
136

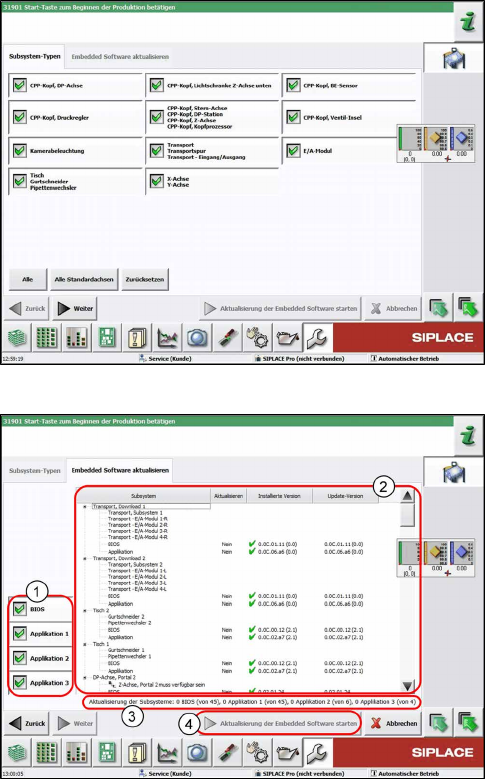

Abb.172: Subsystem wählen
► Wählen Sie das Subsystem für den eSW Down-
load.
► Klicken Sie auf die Schaltfläche Weiter.
Abb.173: Menü Maschine aktualisieren
1. Auswahl-Schaltflächen:
BIOS
Applikation 1
Applikation 2
Applikation 3
2. Zeigt den Status der einzelnen Subsysteme an
3. Update-Information
Hier sehen Sie wie viele Subsysteme noch her-
untergeladen werden müssen.
4. Startet den Download
Serviceanleitung SIPLACE TX-Serie
06/2017
6 Portale
6.5 Filter und Pneumatik
137
6.5 Filter und Pneumatik
6.5.1 Portale - Filter und Pneumatik - Übersicht
Abb.174: Filter und Pneumatik
1. Kühlluftfilter
6.5.2 "Kühlluftfilter tauschen
[03018635‑xx]" [}137]
Filterelement / O-Ring tauschen
2. Drucksensor Vakuum
6.5.3 "Drucksensor Vakuum tauschen
[03108457-xx]" [}138]
6.5.2 Kühlluftfilter tauschen [03018635‑xx]
Teile, Hilfsmittel und Werkzeug
●
Kühlluftfilter komplett [03018635-xx]
●
Loctite 241 [02101037‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.175: Kühlluftfilter
► Entfernen Sie die beiden Schläuche(1).
► Entfernen Sie die beiden Befestigungsschrauben
am Kühlluftfilter(2) (mit Loctite241 gesichert).
► Entfernen Sie den Kühlluftfilter(3).
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweis
► Sichern Sie die Schrauben mit Loctite241, wo erforderlich.
6 Portale
6.5 Filter und Pneumatik
Serviceanleitung SIPLACE TX-Serie
06/2017
138
6.5.3 Drucksensor Vakuum tauschen [03108457-xx]
Teile, Hilfsmittel und Werkzeug
●
Aufrüstsatz - Drucksensor Vakuum C&P20P [03108457‑xx]
Übersicht
Abb.176: Drucksensor am Portal
1. Drucksensor
2. Stecker am Kopfadapter
3. Kabelbinder
Der Drucksensor befindet sich am Vakuumverteiler
des Portals und wird am Kopfadapter angeschlossen.
Abb.177: Drucksensor
 HINWEIS!
Der Drucksensor wird nur bei installierter
Vakuumpumpe und C&P20P-Köpfen benötigt.
Der Drucksensor ist in diesem Fall für den
Betrieb der Maschine zwingend notwendig.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Stecken Sie den elektrischen Anschluss des Drucksensors am Kopfadapter ab. Markieren Sie
sich ggf. die Position um diese später wieder eindeutig zuordnen zu können.
► Ziehen Sie den Drucksensor vom Vakuumverteiler am Portal ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
HINWEIS
Einbauhinweis
► Ersetzen Sie die zuvor entfernen Kabelbinder.
