Serviceanleitung SIPLACE TX-Serie 06/2017 3 SMPS 3.10 Verteilerbaugruppe tauschen [03121427‑xx] 57 3.10.1 Verteilerbaugruppe [03121427-xx] Abb.58: Verteilerbaugruppe [03121427-xx]
3 SMPS
3.10 Verteilerbaugruppe tauschen [03121427‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
56
3.10 Verteilerbaugruppe tauschen [03121427‑xx]
Teile, Hilfsmittel und Werkzeug
●
Verteilerbaugruppe TX [03121427-xx]
Übersicht
Abb.56: LP-Verteilerbaugruppe TX
1. Verteilerbaugruppe TX
Siehe dazu 3.10.1 "Verteilerbaugruppe [03121427-
xx]" [}57]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].

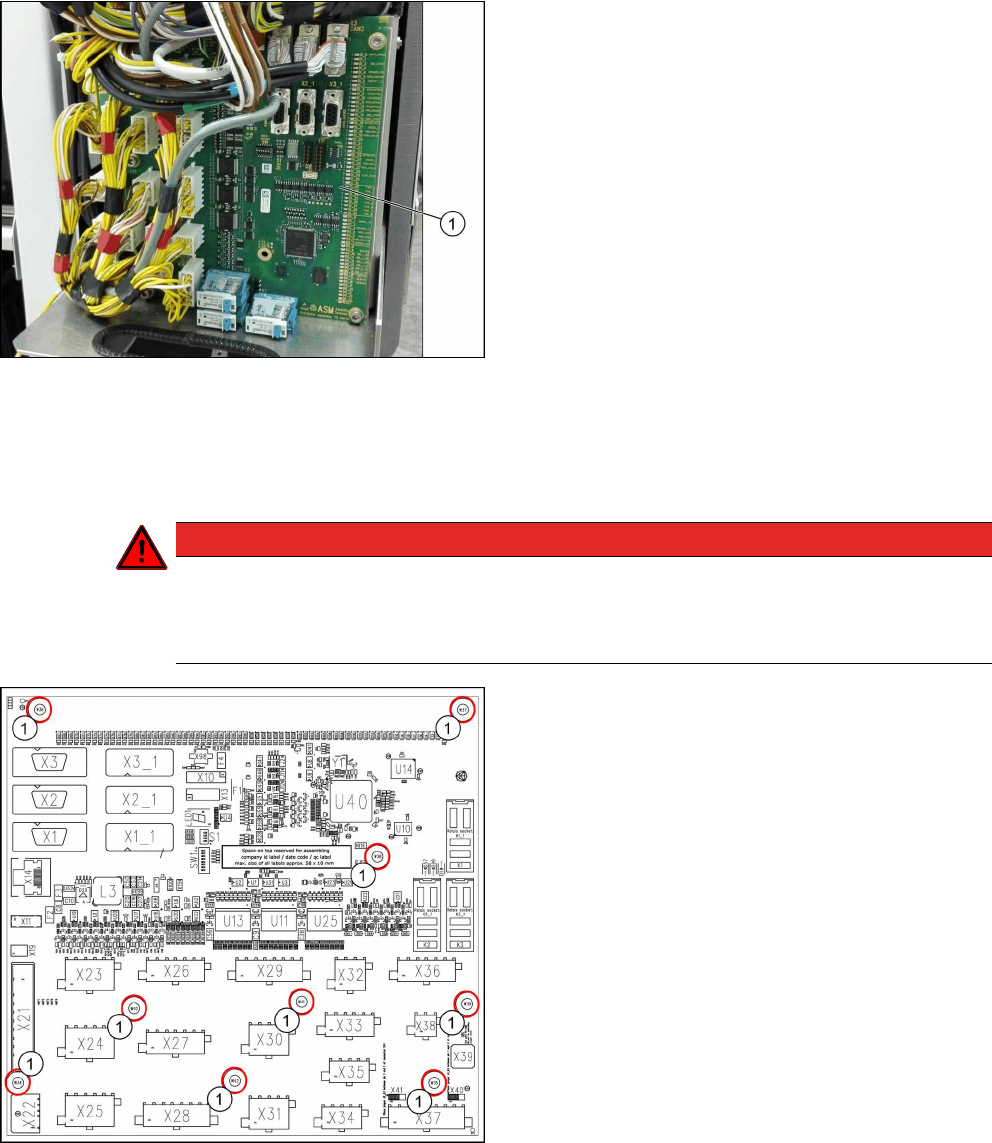

Abb.57: Befestigungsschrauben
► Stecken Sie alle elektrischen Verbindungen der
Platine ab. Markieren Sie sich ggf. die Positio-
nen, so dass Sie diese später wieder eindeutig
zuordnen können.
► Entfernen Sie die Befestigungsschrauben(1).
► Nehmen Sie die Platine ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Serviceanleitung SIPLACE TX-Serie
06/2017
3 SMPS
3.10 Verteilerbaugruppe tauschen [03121427‑xx]
57
3.10.1 Verteilerbaugruppe [03121427-xx]

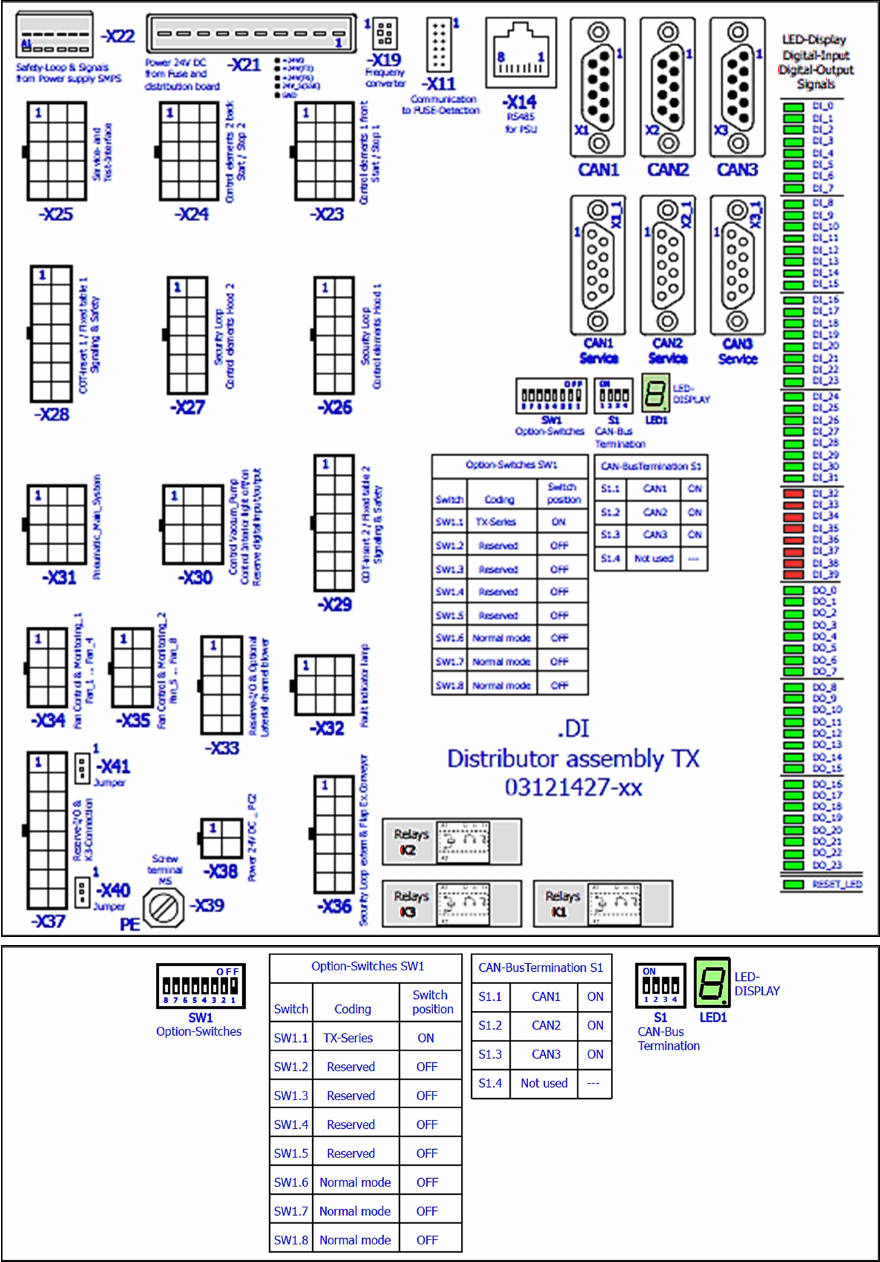

Abb.58: Verteilerbaugruppe [03121427-xx]
3 SMPS
3.11 Netzteil der Innenraumbeleuchtung tauschen [03112748‑xx]
Serviceanleitung SIPLACE TX-Serie
06/2017
58
3.11 Netzteil der Innenraumbeleuchtung tauschen
[03112748‑xx]
Teile, Hilfsmittel und Werkzeug
●
Netzteil 24V/1,3A Puls ML30.241 [03112748-xx]
Übersicht
Abb.59: Stromversorgung
1. Spannungsversorgung
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4 "Spannungsfreiheit
prüfen" [}37].
Abb.60: Abdeckplatte des Hauptschalters
► Entfernen Sie die vier Befestigungsschrauben(1)
der Abdeckplatte des Hauptschalters.
► Nehmen Sie die Abdeckplatte des Hauptschal-
ters ab.
