2.4 Haube tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie das erforderliche Teil:
– Haube, lang – Stellplatz 1 TX [03118640‑xx]
– Haube, kurz – Stellplatz 1 TX [03118601‑xx]
– Haube – Stellplatz 2 [03117921-xx]
●
Zweite Person
Übersicht

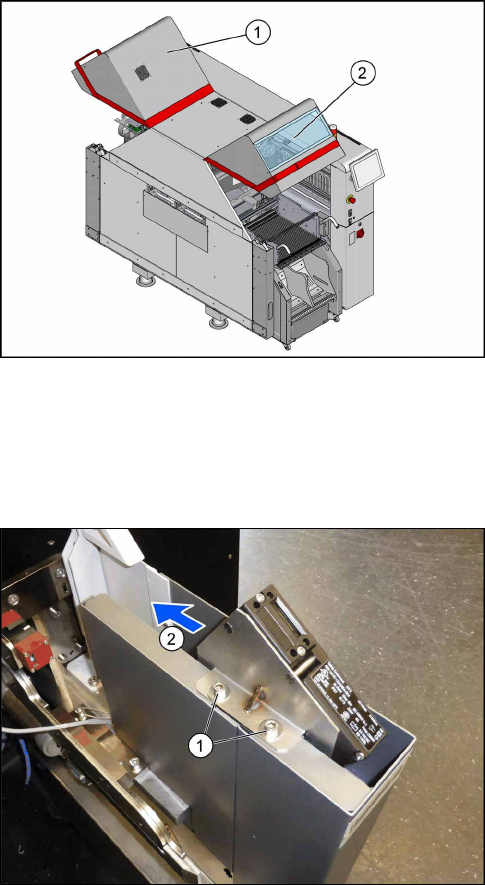

Abb.14: Haube
1. Haube Stellplatz 1
2. Haube Stellplatz 2
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
Abb.15: Schrauben am Haubenschalter
► Entfernen Sie die beiden Befestigungs-
schrauben(1) des Haubenschalters.
► Schieben Sie den Haubenschalter(2) Richtung
Maschinenmitte, so dass er nicht beschädigt
werden kann, falls die Haube nicht richtig einge-
stellt ist.
Serviceanleitung SIPLACE TX-Serie
06/2017
2 Grundmaschine
2.4 Haube tauschen
29

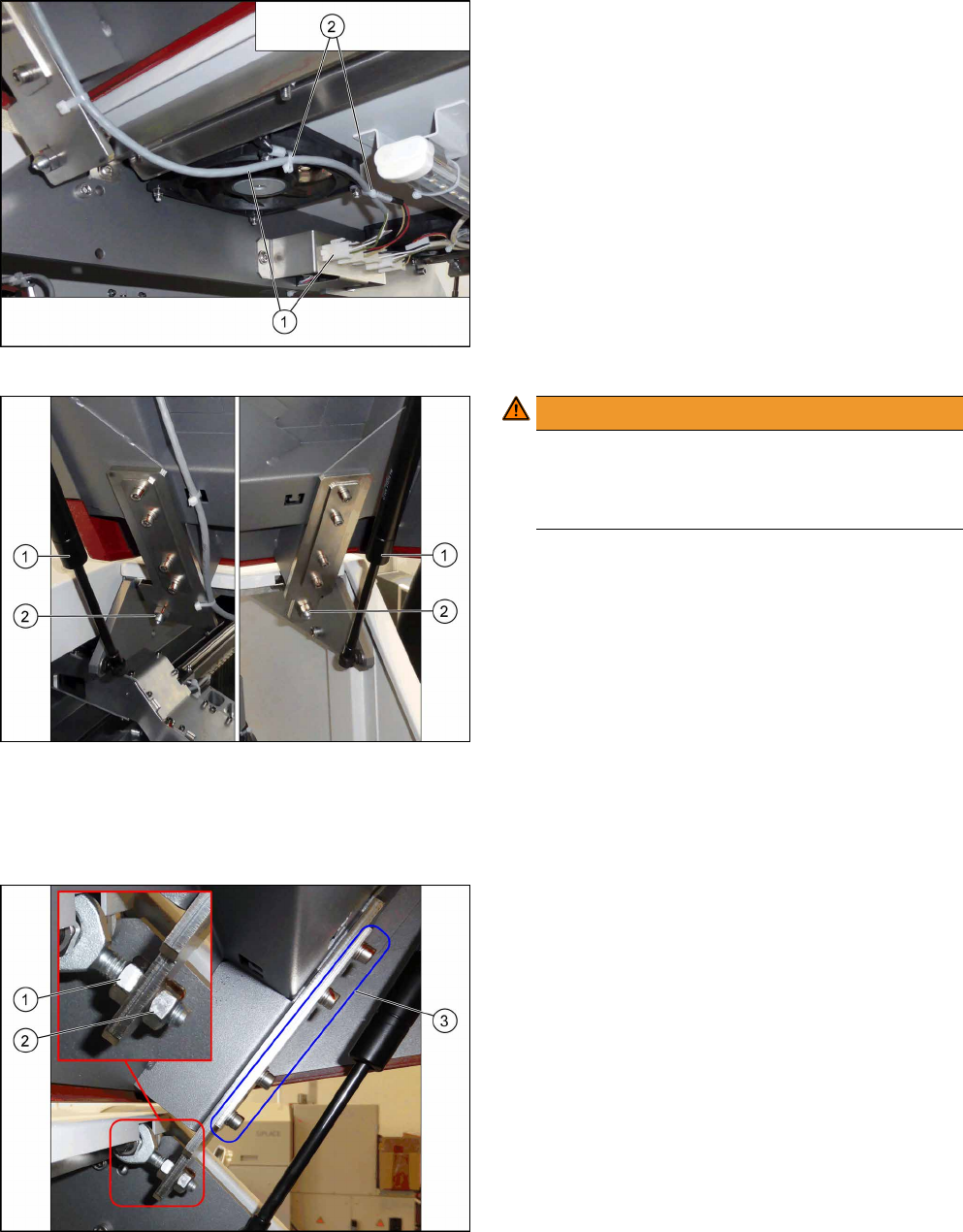

Abb.16: Haubenlüfter
► Stecken Sie das Kabel des Haubenlüfters(1) ab.
► Entfernen Sie die Kabelbinder(2).
Abb.17: Haube ausbauen
WARNUNG!
Haube festhalten
Eine zweite Person muss die Haube festhalten,
während sie in den nächsten Schritten ausge-
baut wird.
.
► Bauen Sie die beiden Gasdruckfedern aus(1)
(siehe 2.2 "Gasdruckfeder an der Haube tau-
schen" [}24]).
► Entfernen Sie die beiden Muttern(2), welche die
Haube halten.
► Nehmen Sie die Haube ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
Abb.18: Einbau
Einbauhinweise:
► Stellen Sie die Haube für den Schutz der Maschi-
ne ein.
Verwenden Sie die Muttern(1) und(2) für die
Einstellung der Höhe.
Verwenden Sie die Schrauben(3) für die Einstel-
lung der linken/rechten Seite und der Tiefe.
► Stellen Sie den Betätiger an der Haube ein (sie-
heunten).
2 Grundmaschine
2.4 Haube tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
30
2.4.1 Einstellung der Hauben
2.4.1.1 Übersicht

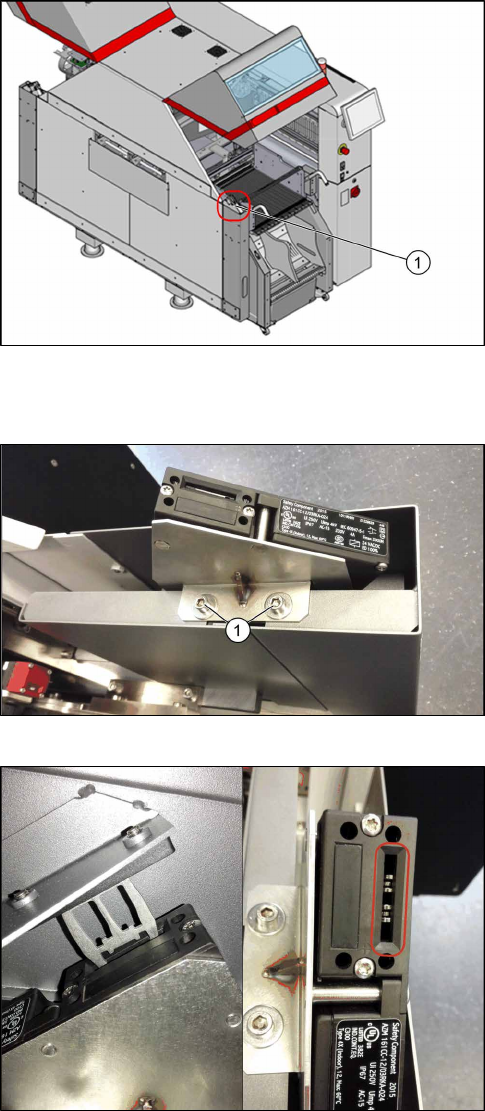

Abb.19: Haubenschalter
1. Haubenschalter
2.4.1.2 Einstellung des Haubenschalters
Abb.20: Haubenschalter [03110691-xx]
► Lockern Sie die Schrauben, mit denen der Hau-
benschalter am Haltewinkel befestigt ist(1), so
dass die Baugruppe leicht verschoben werden
kann.
Abb.21: Haubenschalter
► Schließen Sie die Haube so weit, dass der Betäti-
ger knapp über dem Schalter steht. Richten Sie
beide so zueinander aus, dass der Metallbügel
parallel zur Öffnung im Schalter steht. Der Metall-
bügel darf nicht am Haubenschalter schleifen.
► Ziehen Sie in dieser Stellung die Schrauben des
Haubenschalters fest.
