5. 基本操作 QD145-11 106 NXT II 机械手册 9. 请提起托架锁定解除杆后，拉出料站托架 。 备注 )转移到 PCU 上的料站托架被自动锁定。 10.请握住滑动锁定解 除杆，将 PCU 本体向后方滑动 。 11.请握住导向臂锁定 解除杆，慢慢拉出 PCU 使之脱 离基座。 12.拆除料站托架后，显示 出安装料站平台的向导画面。 ᠬᶊ䫕ᅮ㾷䰸ᴚ կ᭭ᠬᶊ 1;723(6 ᇐ㞖䫕ᅮ㾷䰸ᴚ 1;723(6
QD145-11 5. 基本操作
NXT II 机械手册 105
4. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。
备注 )只有握住解除杆，锁定才会被解除。
5. 按下操作面板的 MANUAL 按钮，显示手动指令。
6. 请使用光标键选择更换单元示意图并按下 OK 按钮。
7. 选择更换托架示意图并按下 OK 按钮。
8. 请在拉出料站托架的向导画面上按下 OK 按钮后松开料站托架。
6<66
ᤶ᭭キᠬᶊ
01SYS-0152
5. 基本操作 QD145-11
106 NXT II 机械手册
9. 请提起托架锁定解除杆后，拉出料站托架。
备注 )转移到 PCU 上的料站托架被自动锁定。
10.请握住滑动锁定解除杆，将 PCU 本体向后方滑动。
11.请握住导向臂锁定解除杆，慢慢拉出 PCU 使之脱离基座。
12.拆除料站托架后，显示出安装料站平台的向导画面。
ᠬᶊ䫕ᅮ㾷䰸ᴚ
կ᭭ᠬᶊ
1;723(6
ᇐ㞖䫕ᅮ㾷䰸ᴚ
1;723(6
QD145-11 5. 基本操作
NXT II 机械手册 107
5.3.2 安装方法
1. 请将模组的操作画面变成 START 等待状态。

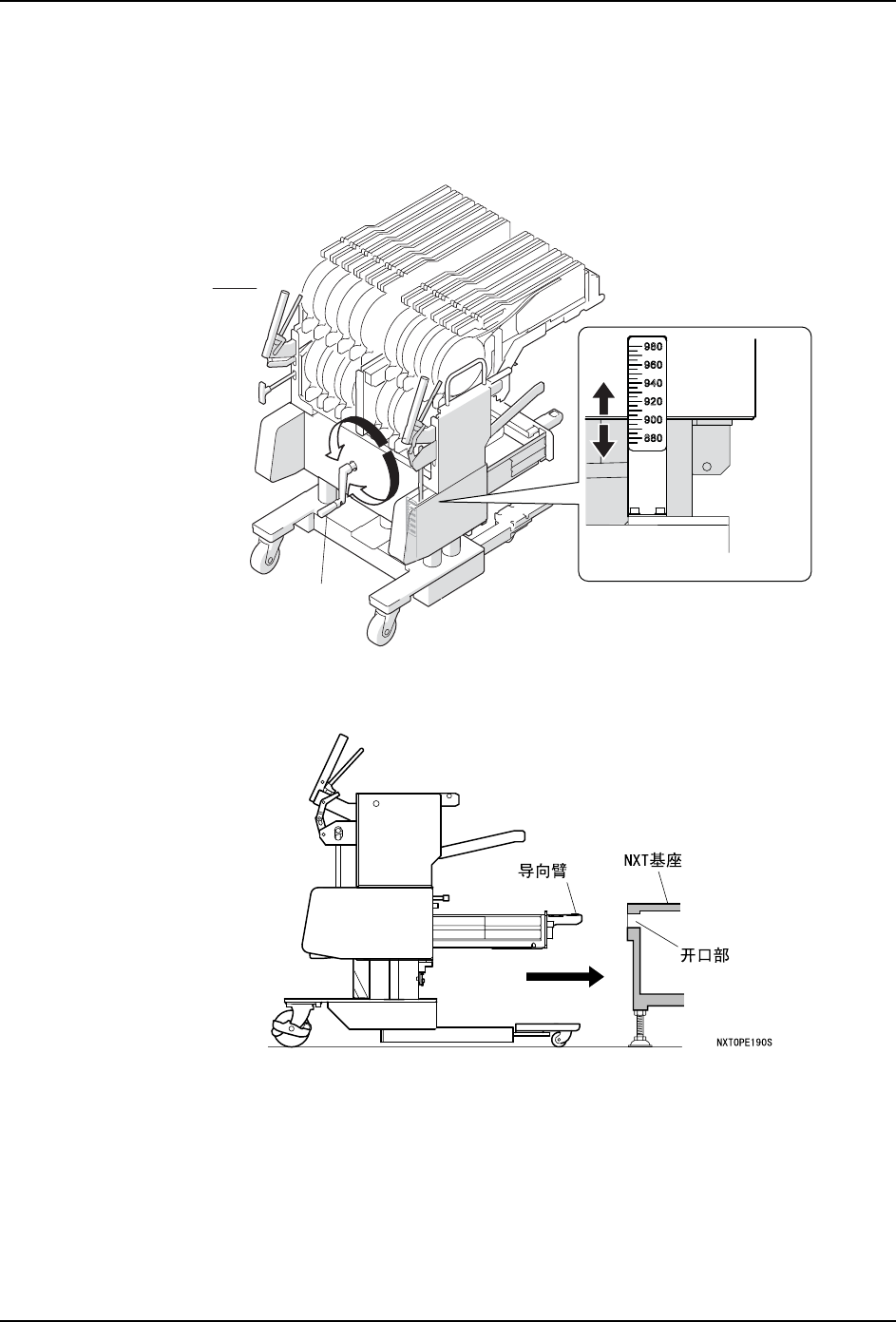

2. 准备已放置了料站托架的 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电
路板搬运高度。
3. 请将 PCU 靠近基座的前面。请慢慢按下 PCU，将导向臂插入基座的开口部。当 PCU 被正确
插入时，导向臂就会自动被夹紧。
备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视
导向臂的高度一边按下入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
1;723(6E
3&8
ᶘ
ᇍޚ⬉䏃ᨀ䖤催ᑺ
