6. 预防保养 QD145-11 214 NXT II 机械手册 12.请给各个升降杆的 齿轮 (3) 涂敷 Biral T&D 。 13.使升降杆齿轮 (3) 上 下活动，不浪费润滑油进行涂敷。 14.将 MDV235-ZB 薄薄地涂在 升降杆内的 O 型圈上。 a. 在专用的密封瓶中放入指定的润滑油 , 将涂敷用的注油棒也一起放入。 b. 请从密封瓶中拔出涂敷用的注油棒。在此 时使用 H04 专用的注油棒。 c. 把在注油棒…
QD145-11 6. 预防保养
NXT II 机械手册 213
6.6.9 贴装工作头升降杆外周、Q 轴齿轮、升降杆内的 O 型圈的加油
〈H04(S) 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 请拆除贴装工作头的侧盖板。
3. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑
动。
4. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
5. 用沾有 0.035cc 的 VG-EP No.1 的棉棒或者底纹笔涂敷在升降杆 （1）的上侧。
6. 将升降杆下降，涂敷 0.034cc 的 VG-EP No.1 在升降杆 （1）的下侧。
7. 将升降杆 (1) 上下移动，使润滑油适应。
8. 请用清洁的布，擦去渗出的多余的润滑油。
9. 请给所有的升降杆加油。
10.用沾有 Biral T&D 的清洁布，薄薄地涂在Q轴(2)的齿轮面上。
11.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
润滑油 加油处 加油量 （cc）
VG-EP No.1 ( 和光化学 ) （1）升降杆 0.069
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 ( 下部升降杆侧 ) 0.124
（3）升降杆齿轮 ( 仅仅 H04S 工作头 ) 0.02
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
NXTPHD022Sb
(1)
(1)
Ⲫᵓ
(2)
6. 预防保养 QD145-11
214 NXT II 机械手册
12.请给各个升降杆的齿轮 (3) 涂敷 Biral T&D。
13.使升降杆齿轮 (3) 上下活动，不浪费润滑油进行涂敷。
14.将 MDV235-ZB 薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油 , 将涂敷用的注油棒也一起放入。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H04 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
(2)
(3)
01MEC-0653
$$5
1;73+'6E
ᆚᇕ⫊
छ䰡ᴚݙ⍺⒥⊍⍖ᭋ⫼⊏
⊼⊍Ầ㧔+⫼
01MEC-0011Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
QD145-11 6. 预防保养
NXT II 机械手册 215

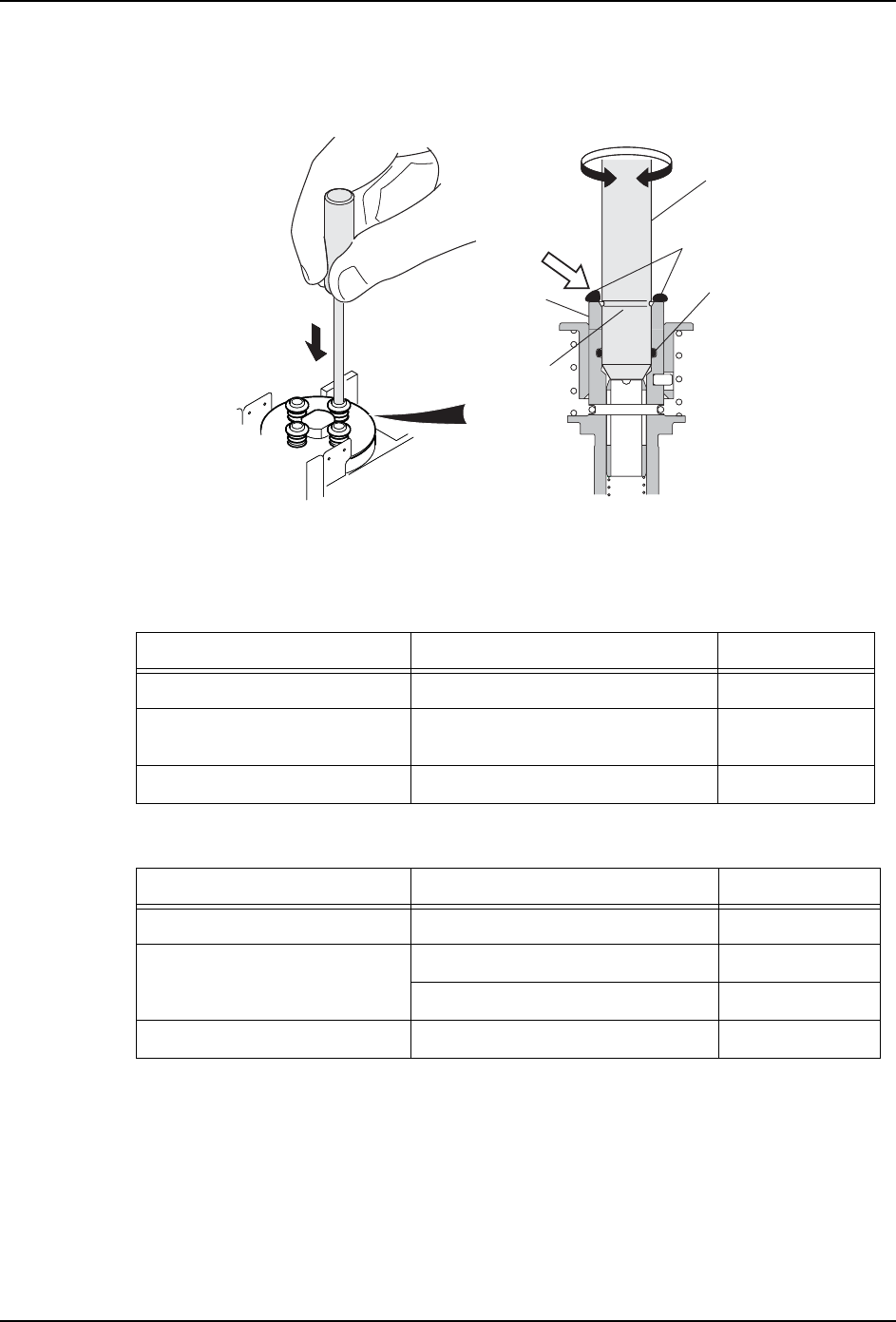

d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内反复涂敷。
〈H08/H12(S)/H12HS 工作头〉
H08 工作头
H12(S)/H12HS 工作头
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 请拆除贴装工作头的侧盖板。
3. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑
动。
4. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
0(&6
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
छ䰡ᴚ
ῑ
᪺এ
润滑油 加油处 加油量 （cc）
VG-EP No.1( 和光化学 ) （1）升降杆 0.02
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 ( 下部升降杆侧 ) 0.272
MDV235-ZB （黑田精工） （3）升降杆内 O 型圈 -
润滑油 加油处 加油量 （cc）
VG-EP No.1( 和光化学 ) （1）升降杆 0.02
Biral T&D （2）Q 轴齿轮 0.336
（Sugai Chemical Industry） （3）升降杆齿轮＜仅仅 H12HS ＞ 0.02
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
