5. 基本操作 QD145-11 138 NXT II 机械手册 5.6.2 安装方法 1. 将料盘单元 -LT 配置在模组前面。 2. 将料盘单元 -LT 的辊轮盒与料站基座的沟槽对 齐，旋转手柄进行调整。 3. 慢慢地将料盘单元 -LT 压入模组内 。请确实压入到最里面。料盘单元 -LT 自动地锁定在 模组上。 4. 模组和废料带箱对应料盘单元 -LT 的空气吹气排出类型时，请安装外置用废料带箱。 0(&6 ᭭…
QD145-11 5. 基本操作
NXT II 机械手册 137

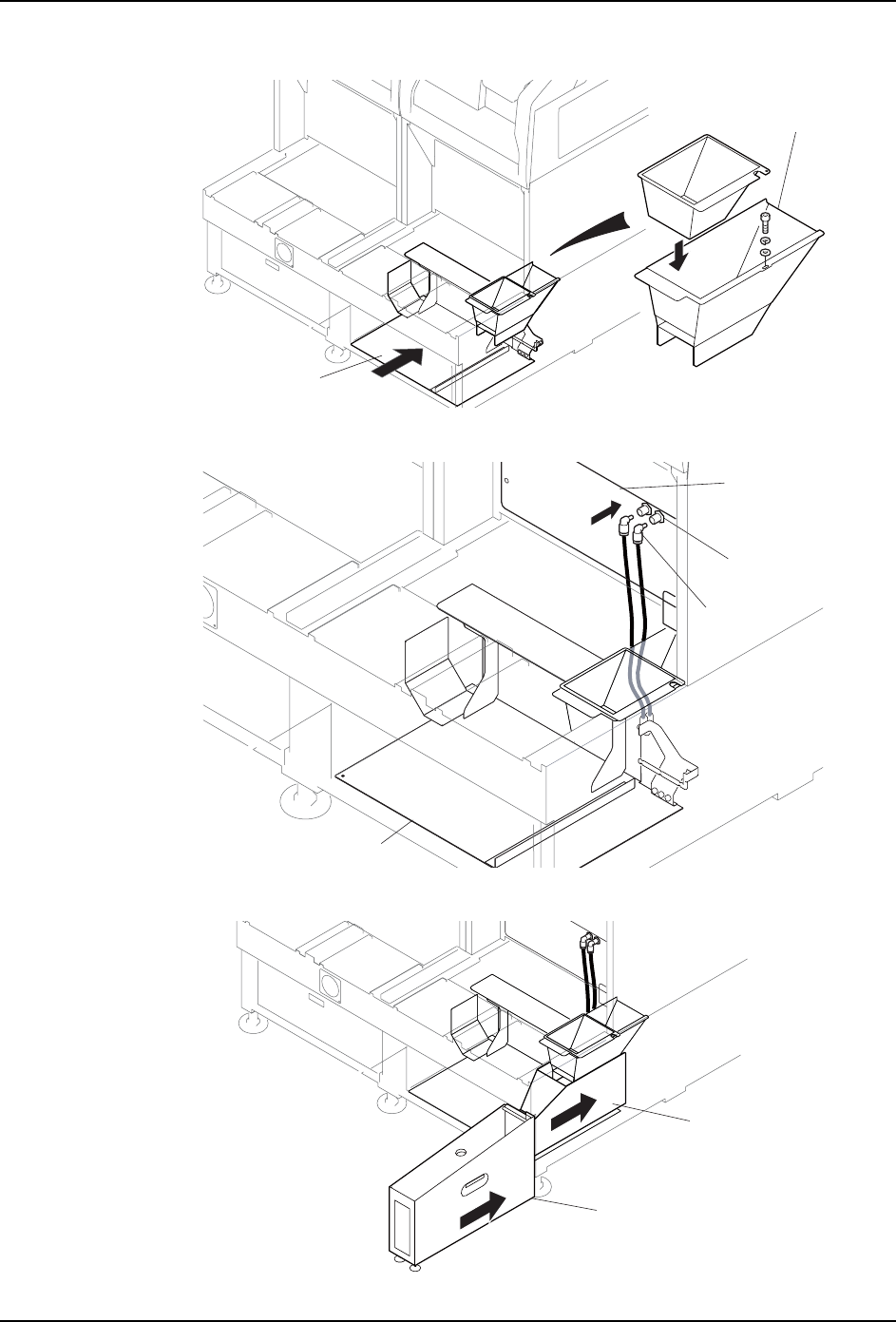

4. 请将基座内废料带处理槽安装到基座上。
5. 请将从基座内废料带处理槽面露出的空气管的插头插入到模组前面盖板的插座内。
6. 请把废料带箱放入基座内。请安了料盘单元 -LT 之后，安外边间隔用废料带箱。
01MEC-0844S
ᑻݙᑳ᭭ᏺ໘⧚ῑ
ᑻݙᑳ᭭ᏺ໘⧚ῑ
ᑻᅮ䚼
01MEC-0848S
ᦦ༈
ᦦᑻ
Ⲫᵓ
ᑻݙᑳ᭭ᏺ໘⧚ῑ
01MEC-0845S
ᑳ᭭ᏺㆅ
㕂⫼ᑳ᭭ᏺㆅ
5. 基本操作 QD145-11
138 NXT II 机械手册
5.6.2 安装方法
1. 将料盘单元 -LT 配置在模组前面。
2. 将料盘单元 -LT 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。
3. 慢慢地将料盘单元 -LT 压入模组内。请确实压入到最里面。料盘单元 -LT 自动地锁定在
模组上。
4. 模组和废料带箱对应料盘单元 -LT 的空气吹气排出类型时，请安装外置用废料带箱。
0(&6
᭭Ⲭऩܗⱘ䕞䕂
ᡬᓣᶘ
᭭キᑻⱘ≳ῑ
警告
在将料盘单元 -LT 压入机器时，请确认料盘单元 -LT 和基座之间是否有别的操作者。
存在在料盘单元 -LT 和本机器之间将身体夹住而造成重伤和压死的危险。
01MEC-0575
QD145-11 5. 基本操作
NXT II 机械手册 139
5.6.3 拆除方法
1. 停止模组的运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮，显示出手动指令。
3. 使用剪头键，选择更换单元示意图。按下 「OK」按钮。显示出更换选项画面。
4. 选择更换托架示意图。按下 「OK」按钮。松开料盘单元 -LT。
5. 松开脚轮的锁定，慢慢地将料盘单元 -LT 从模组中拉出。
6. 小心地移出料盘单元 -LT 后将脚轮锁定。
6<66
ᤶऩܗ
6<66
ᤶ᭭キᠬᶊ
01MEC-0576
