QD145-11 7. 消耗品的更换
NXT II 机械手册 389

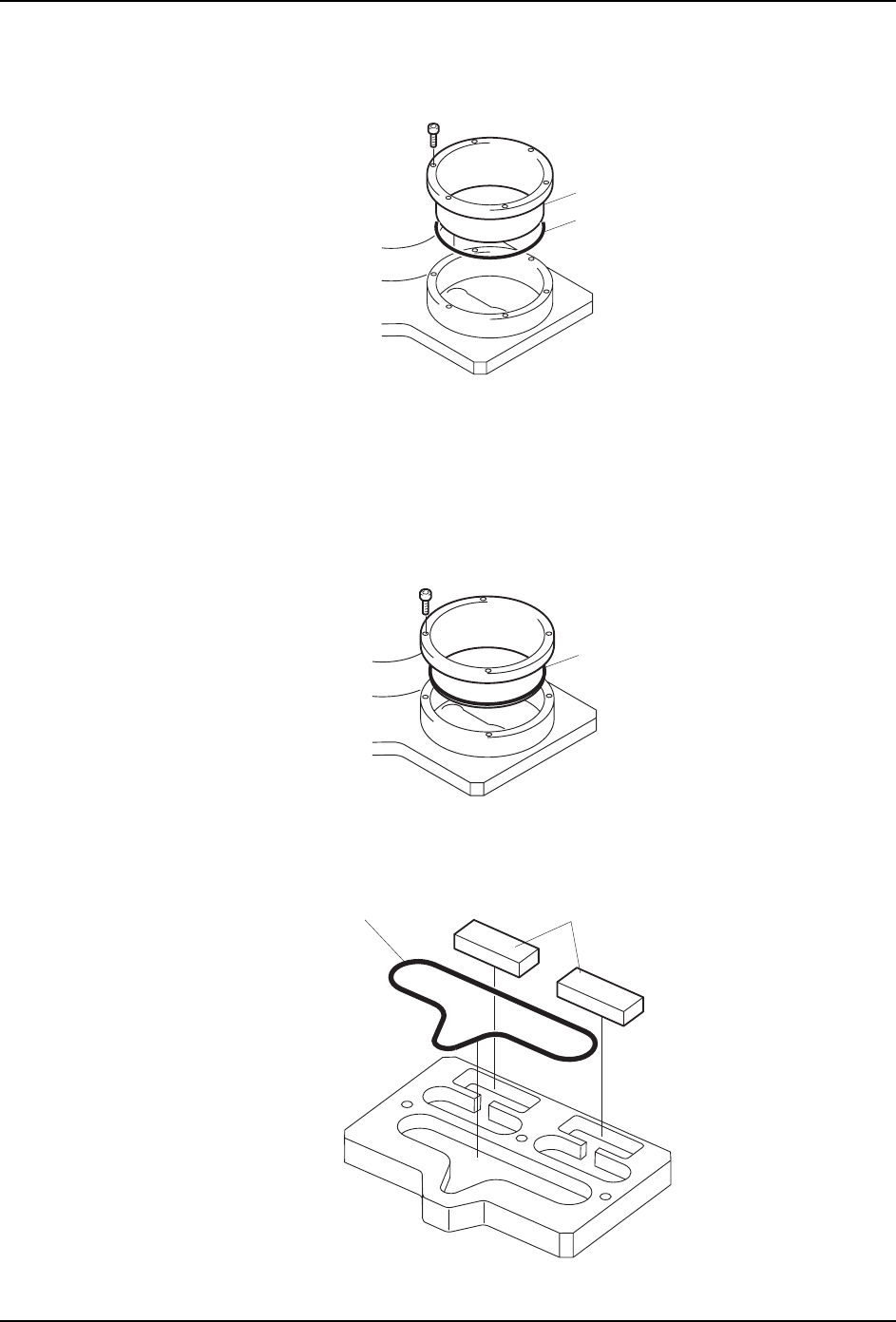

10.更换 O 型圈 (S-100)。（2 处 )
a. 拆除固定螺丝 （4 根 )，拔出汽缸。
b. 请用含有工业用酒精的回丝或者空气枪清扫拆除的汽缸。
注意 )吹空气时请带好保护眼镜。
c. 与新品的 O 型圈更换。
d. 请在 O 型圈周围薄薄地涂敷硅质润滑油。
e. 请将汽缸插入到泵头部内，与安装孔对齐后用螺栓松固定。
f. 用转矩螺丝刀紧固定。(4 Nm)
11.请把泵头部反过来，按照更换排气阀的相同方法更换吸气阀 （2 处）。
01MEC-0355S
Oൟ
⇨㔌
01MEC-0357Sa
⇨㔌
01MEC-0352Sa
䖛Ⓒ఼
ᆚᇕ
7. 消耗品的更换 QD145-11
390 NXT II 机械手册
12.用固定螺丝紧固泵头部盖罩。

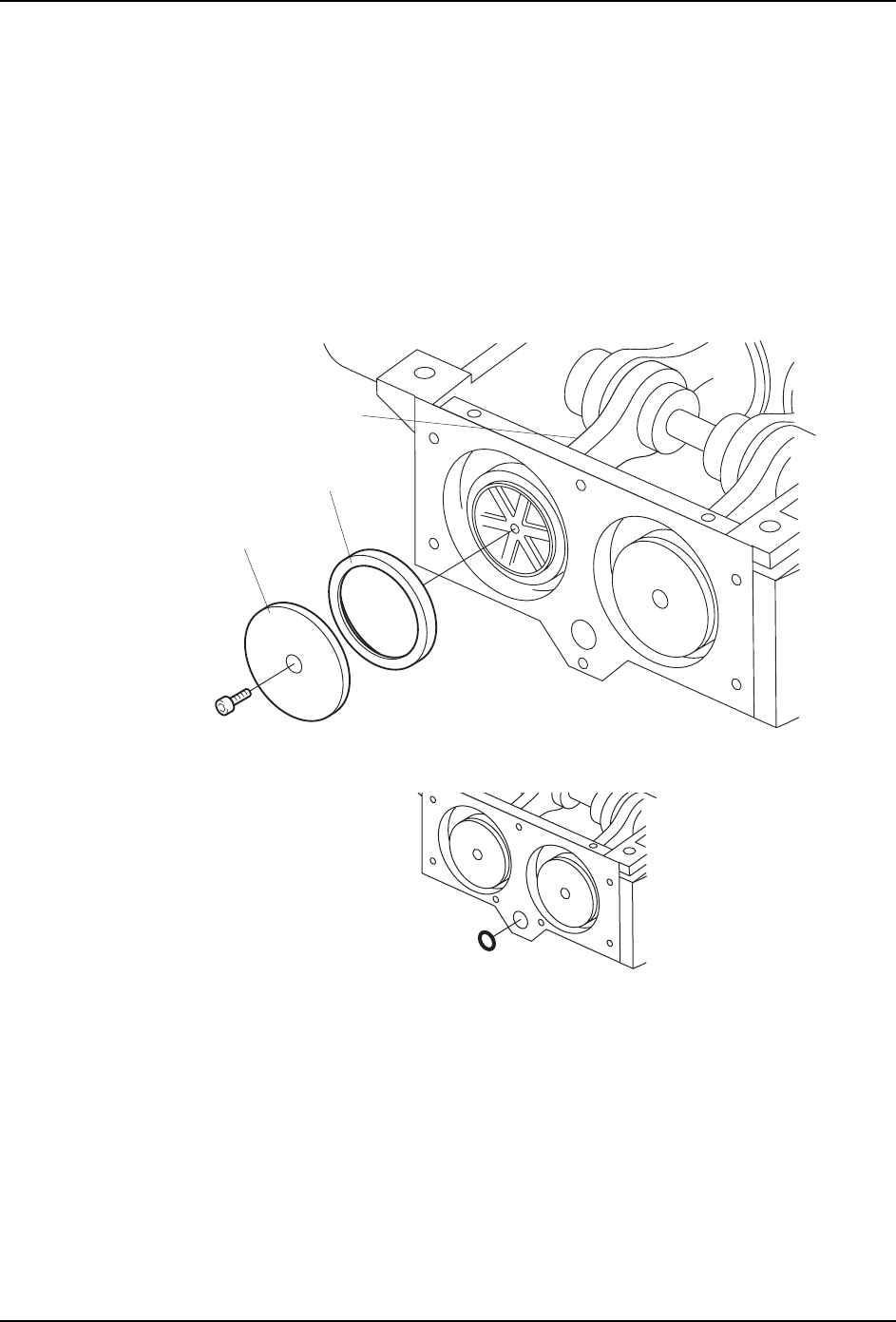

13.更换盖垫 （2 处 )
a. 使用六角扳手 (5 mm) 松开螺丝，取下压板和盖垫。
b. 请用含有工业用酒精的回丝或者空气枪清扫拆下的压板。
注意 )吹空气时请带好保护眼镜。
c. 将新品的盖垫和拆除的压板安装在连杆内。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手松固定。
e. 用转矩螺丝刀紧固定。(10 Nm)
14.更换 O 型圈 (AS568-117)。
备注 )O 型圈有时贴在取下的泵头部的后面。
01MEC-0358Sa
䖲ᴚ
य़ᵓ
Ⲫൿ
01MEC-0359
QD145-11 7. 消耗品的更换
NXT II 机械手册 391
15.组装泵头部。
a. 用手拿着连杆，与泵头部的汽缸对齐、慢慢地将泵头部压入到盖罩中。
b. 临时紧固固定螺栓 （6 根 )。

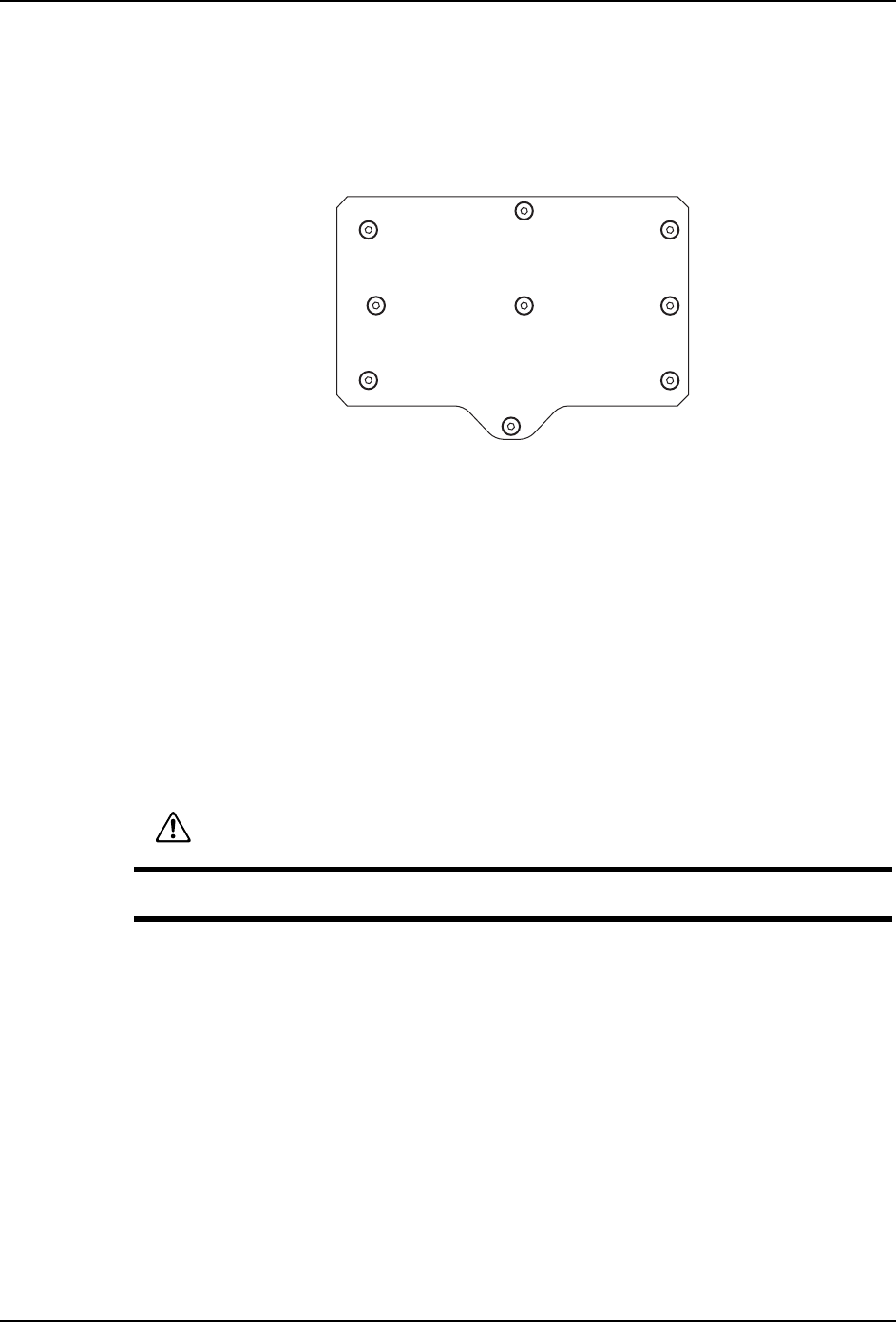

c. 用转矩扳手按下图所示顺序紧固定。（16 Nm)
16.另一侧的泵头部也同样拆下，请进行元件更换。
17.请从开口部用手转动轴，确认是否顺畅地旋转。
18.安装盖罩并临时固定。
19.用转矩扳手紧固定。(10 Nm)
20.请安装新的消音器。
21.安装防震橡胶。
安装真空泵
1. 用与拆除时相反的顺序，将真空泵安装到机器上。
2. 请按照与拆除时相反的顺序，安装所拆除的部件。
01MEC-0360
a
1
2
6
7
5
9
3
8
4
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
