QD145-11 7. 消耗品的更换 NXT II 机械手册 325 8. 安装锁定板、电路板导轨。 9. 请将面前和里侧的六角棒的定位螺丝孔和轴的孔的位置对齐。接下来将六角棒端部嵌入到面前侧的轴线为止后紧固安装螺丝。备注 )请调整六角棒和轴的孔的朝向，以便使定位螺丝进入孔中。 10.将主电源开关 ON，对模组接通电源。 11.插入模组。（参考「5.1 模组的拉出 / 插入」） ݁㾦Ầ 䕈 01MEC-1098S ᅮԡ…

7. 消耗品的更换 QD145-11

324 NXT II 机械手册

5. 拧松张力滑轮，使传送带放松。

6. 请取下电路板导轨。

7. 取下锁定板，更换传送带。更换传送带后，请调整传送带张力。参考「6.10 每 12000 小

时的操作」

备注 )对应薄厚电路板用的搬运轨道的有阶梯的凸出部分请安装在夹紧板一侧。

ϡ㡃ܗӊӴ䗕ᏺ

Ӵ䗕ᏺᇐ䔼

།㋻ᵓ

ᏺ䰊ẃߌߎ䚼

$,0%$66

QD145-11 7. 消耗品的更换

NXT II 机械手册 325

8. 安装锁定板、电路板导轨。

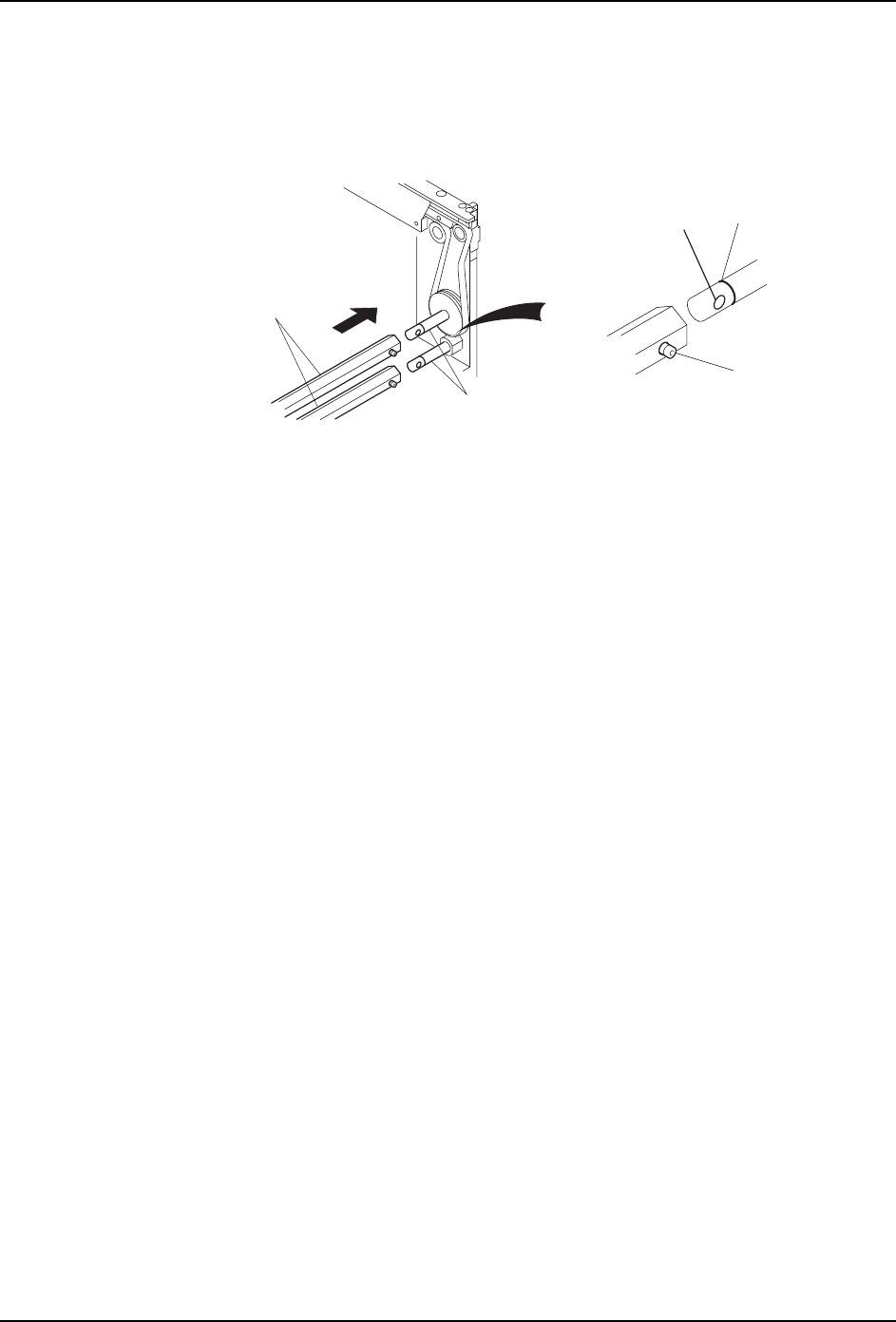

9. 请将面前和里侧的六角棒的定位螺丝孔和轴的孔的位置对齐。接下来将六角棒端部嵌入

到面前侧的轴线为止后紧固安装螺丝。

备注 )请调整六角棒和轴的孔的朝向，以便使定位螺丝进入孔中。

10.将主电源开关 ON，对模组接通电源。

11.插入模组。（参考「5.1 模组的拉出 / 插入」）

݁㾦Ầ

䕈

01MEC-1098S

ᅮԡ㒓

䕈ⱘᄨ

ᅮԡ㶎ϱ

7. 消耗品的更换 QD145-11

326 NXT II 机械手册

7.3 搬运轨道传送带清洁器

7.3.1 更换时期

电路板搬运异常时

7.3.2 更换方法

1. 请拉出模组。（参考「5.1 模组的拉出 / 插入」）

2. 将主电源开关 OFF。

3. 请更换传送带清洁器。安装新的清洁器时，请将毛刷部分押紧在距离搬运轨道传送带约

1.0mm 处固定。

<M3-2 模组 >

<M6-2 模组 >

4. 请将主电源开关 ON 后接通模组电源。

5. 插入模组。（参考「5.1 模组的拉出 / 插入」）

⚂PP

0(&6E

㶎ϱ

Ⲃᏺ⏙⋕఼

㋻೎䕀ⶽ㧦1P

㧔ऩᨀ䖤䔼䘧㧦໘㧕

㧔ঠᨀ䖤䔼䘧㧦໘㧕

㧔ϝᨀ䖤䔼䘧㧦໘㧕
