7. 消耗品的更换 QD145-11 358 NXT II 机械手册 7.14 真空泵温度保险丝 7.14.1 更换方法 1. 将 主电源开关 OFF。 2. 拆下真空泵上方的盖板。 3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。 4. 请在按下 2 个手柄的状态将新的保险丝插入到接头上。 注意 更换操作请务必在切断电源后进 行。 ⏽ᑺֱ䰽ϱ 㧨/ ᑻ 㧪 㧨/ ᑻ 㧪 ⏽ᑺֱ䰽ϱ 01MEC…
QD145-11 7. 消耗品的更换
NXT II 机械手册 357

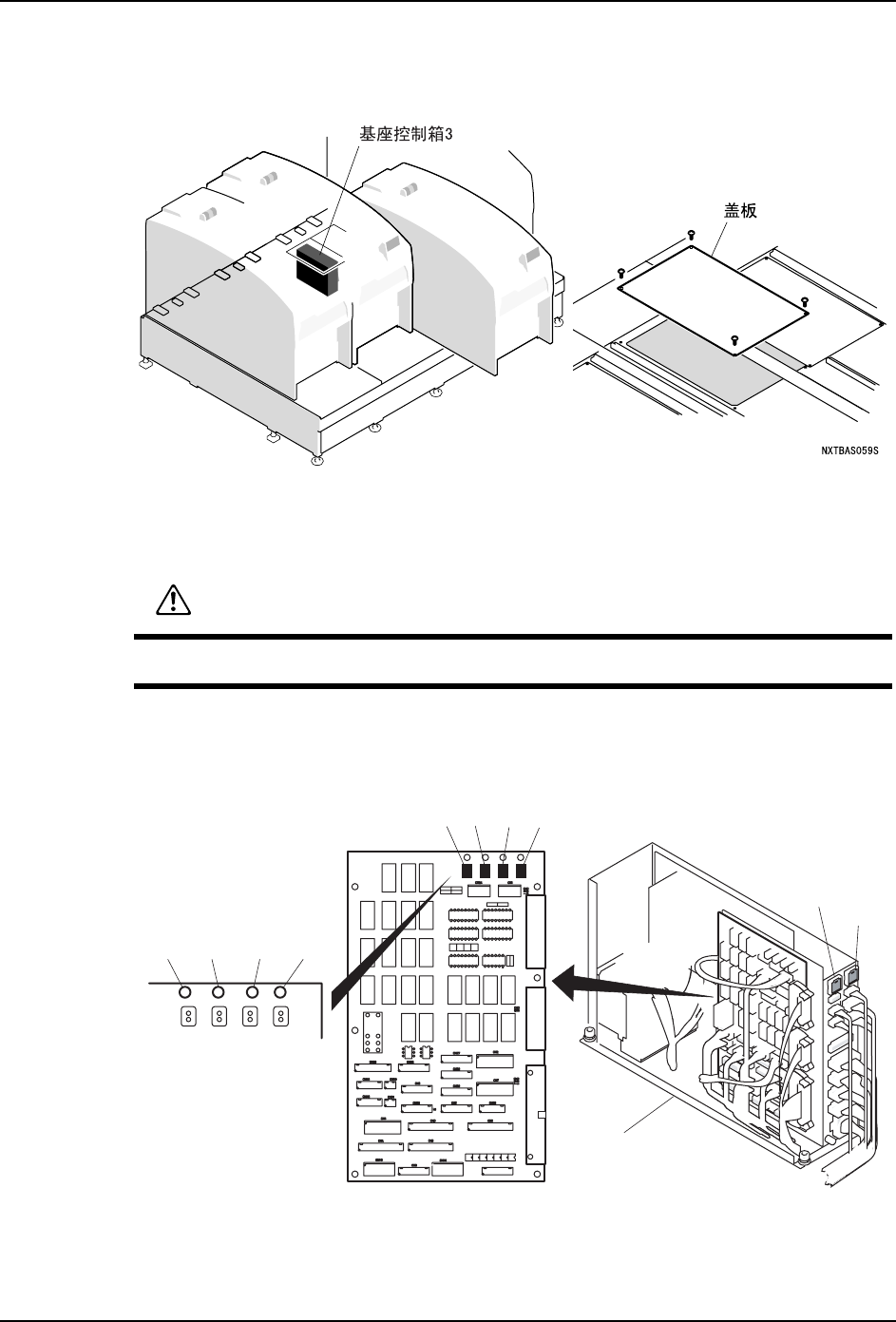

7.13.3 基座控制中转电路板 1 (2M-2 基座 )
1. 拆下基座控制箱 3 上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保险
丝。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
NXTBAS083Sc
F1F2F3F4
M1F1
M1F2
F1ṁᢿ㧦PL0߇ᶖἮ
F2ṁᢿ㧦PL62߇ᶖἮ
F3ṁᢿ㧦PL63߇ᶖἮ
F4ṁᢿ㧦PL64߇ᶖἮ
F1
PL0
PL62PL63
PL64
F2
F3
F4
ᑻࠊㆅ
Ё䕀⬉䏃ᵓ
7. 消耗品的更换 QD145-11
358 NXT II 机械手册

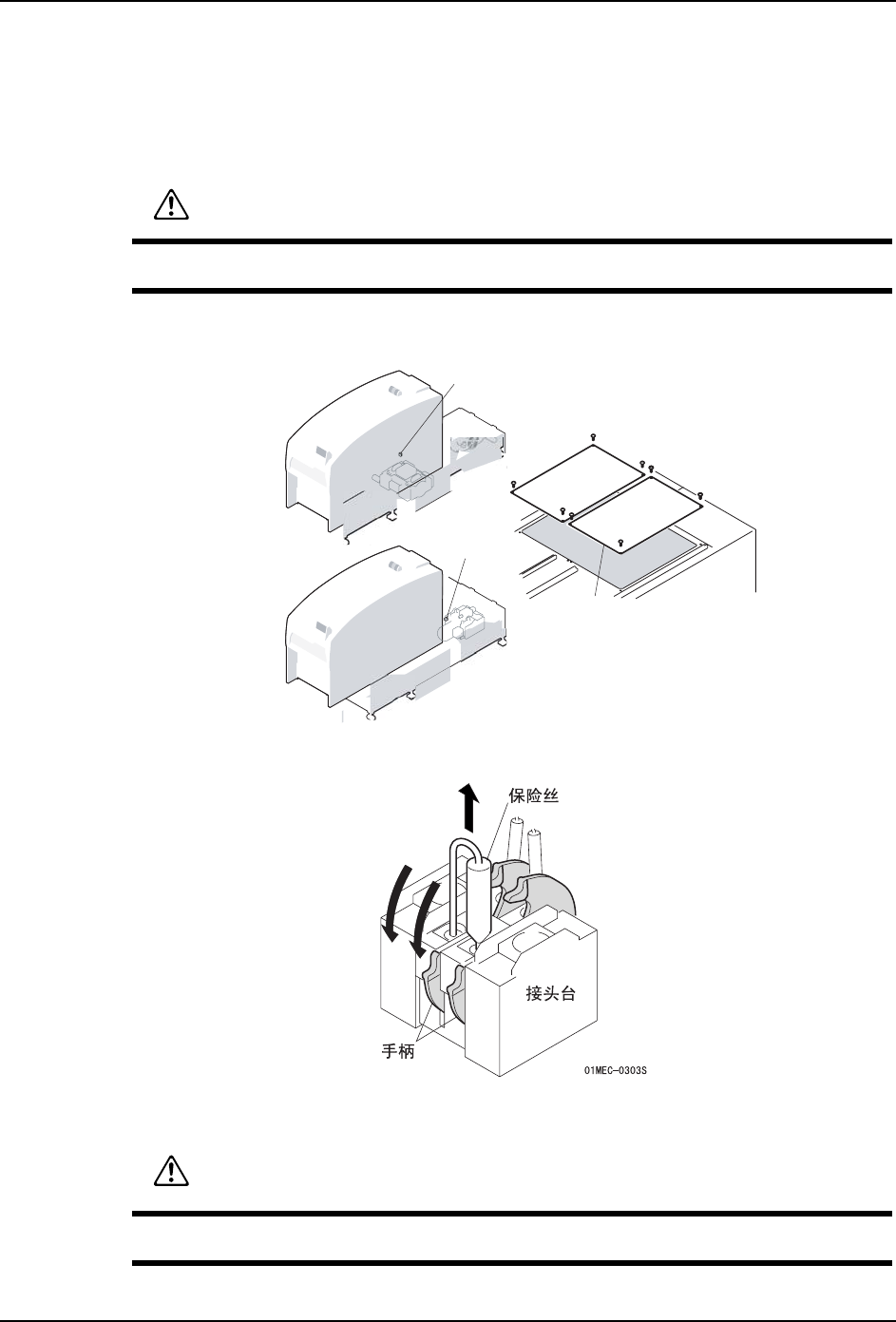

7.14 真空泵温度保险丝
7.14.1 更换方法
1. 将主电源开关 OFF。
2. 拆下真空泵上方的盖板。
3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。
4. 请在按下 2 个手柄的状态将新的保险丝插入到接头上。
注意
更换操作请务必在切断电源后进行。
⏽ᑺֱ䰽ϱ
㧨/ᑻ㧪
㧨/ᑻ㧪
⏽ᑺֱ䰽ϱ
01MEC-0584S
Ⲫᵓ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
QD145-11 7. 消耗品的更换
NXT II 机械手册 359
7.15 料盘单元 -L 伺服控制器的电池
对料盘单元 -L 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器用
电池备份。 为了稳定运行料盘单元 -L，请每 2 年必须更换电池。
7.15.1 电池的种类
7.15.2 更换方法
1. 请接通模组的电源，安装料盘单元 -L。
2. 拧松螺丝，打开控制器的安全门。
3. 确认控制的 「RDY」LED( 绿色 ) 处于点亮状态。
图号 H10212
名称 电池
型号 JZSP-BA01
规格 1日8小时运转:约3年
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
