QD145-11 6. 预防保养 NXT II 机械手册 235 6.8.6 XY 机械手的加油 请在线性马达轴到常温后再安装 保护盖罩。 〈M3-2 模组时〉 备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。 表中的加油量是对于 1 根滚珠丝杆、1 个 LM 导轨滑块的加油量。 警告 模组刚运转后，请不要直接触摸 线性马达的轴和线圈部分。有可能 因高温被灼伤。 模组的线性马达有强力的磁性。 使…
6. 预防保养 QD145-11
234 NXT II 机械手册

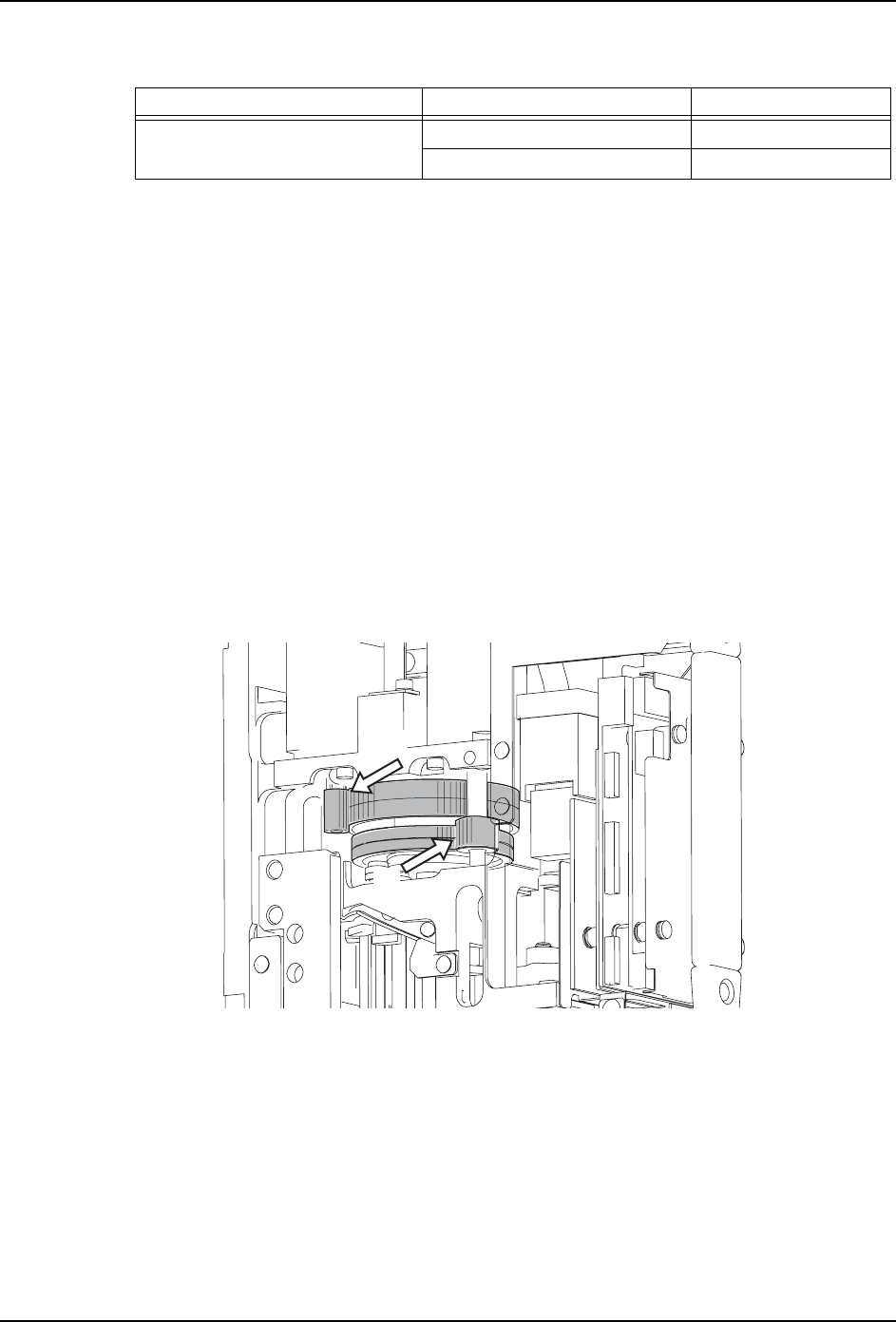

6.8.5 V12 工作头的 Q 轴齿轮和 R 轴齿轮的加油
备注 )Fuji 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的参考值。
1. 拆下贴装工作头，安装工作头维修保养支架。（详细请参考「5.8 贴装工作头的拆除 / 安
装」。)
2. 请用清洁的布擦去 Q 轴齿轮 (1) 和 R 轴齿轮 (2) 的污垢。
3. 请拆除侧盖板。
4. 取 0.138cc 的 MORBIRIS SHC460WT 到毛刷上。
5. 用毛刷在 Q 轴齿轮 （1）上涂敷指定的润滑油。
6. 取 0.224cc 的 MORBIRIS SHC460WT 到毛刷上。
7. 用毛刷在 Q 轴齿轮 （2）上涂敷指定的润滑油。
8. 请用清洁的布擦去溢出的多余的润滑油。
9. 用手转动 Q 轴齿轮 （1）和 R 轴齿轮 （2），不浪费润滑油地进行涂敷。
10.请将侧盖板安装到贴装工作头上。
润滑油 加油处 加油量
MORBIRIS SHC460WT （Mobile） (1) Q 轴齿轮 （上部马达侧） 0.138
(2) R 轴齿轮 0.224
01NST-0884b
2
1
QD145-11 6. 预防保养
NXT II 机械手册 235

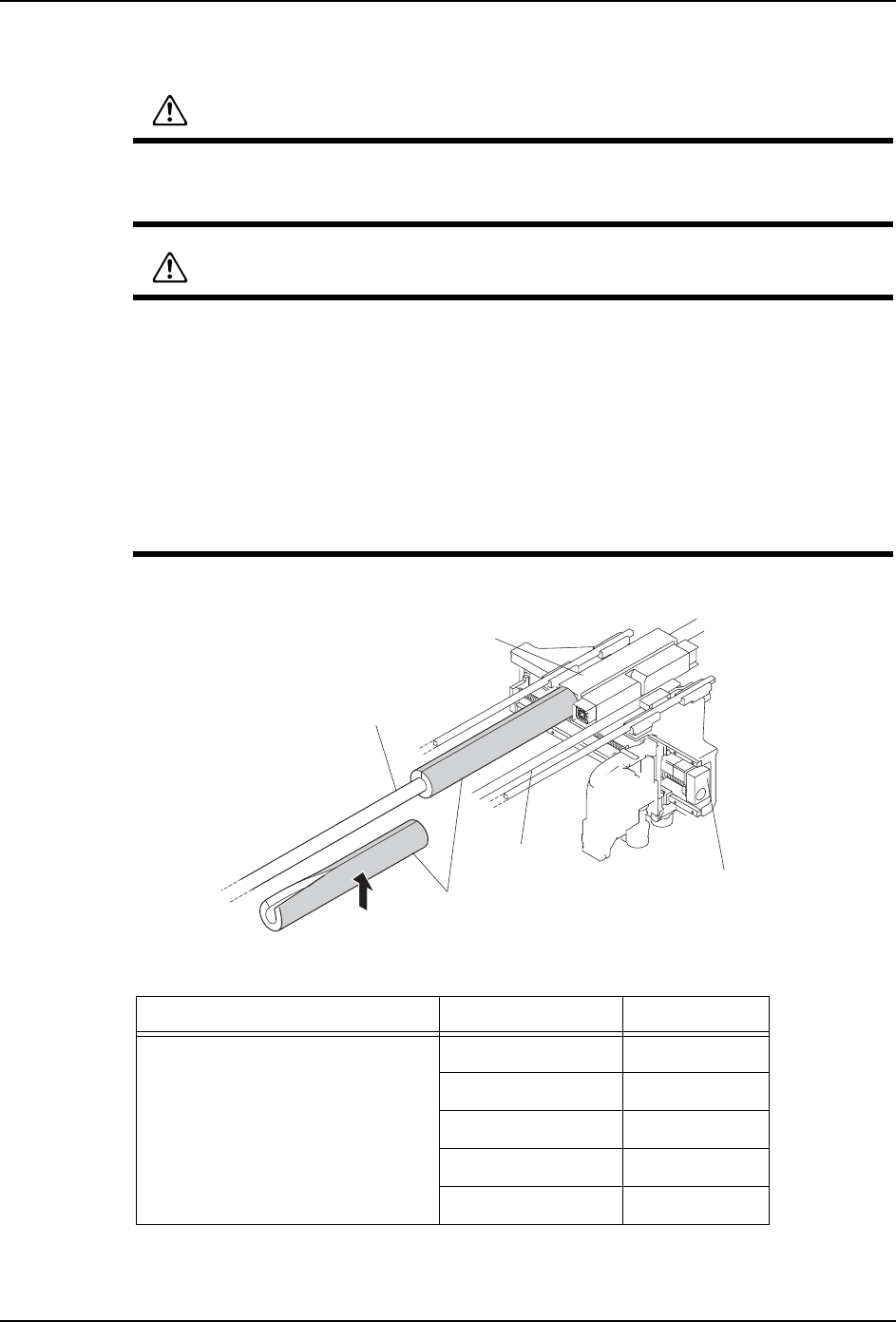

6.8.6 XY 机械手的加油
请在线性马达轴到常温后再安装保护盖罩。
〈M3-2 模组时〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
表中的加油量是对于 1 根滚珠丝杆、1 个 LM 导轨滑块的加油量。
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或者
线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
在模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能
因磁力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线
性马达。
01MEC-0326Sc
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒䕈
㒓ᗻ偀䖒㒓䚼ߚ
ֱᡸ༫
㒓ᗻᷛሎ
润滑油 加油处 加油量 （cc）
NS7(NSK) 或者 SRL （协同油脂） (1) X 轴滚珠丝杆 0.3
(2) X轴LM导轨 0.9
(3) Y轴LM导轨 0.9
(4) XS 轴滚珠丝杆 0.3
(5) XS 轴 LM 导轨 1.2
6. 预防保养 QD145-11
236 NXT II 机械手册

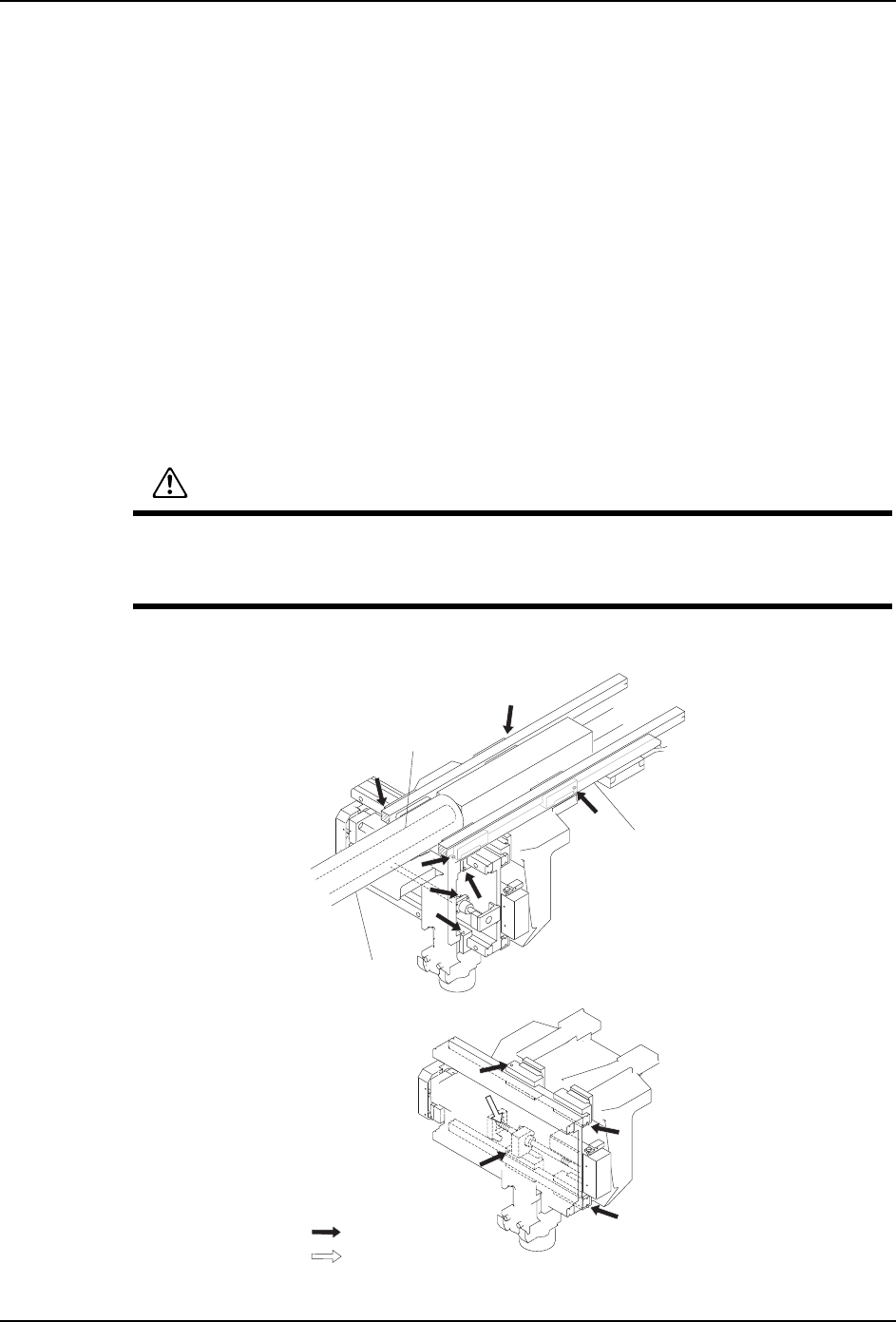

1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 请等到线性马达轴处于常温后，拆除保护盖罩。
X 轴的加油
4. 用清洁的布擦去 X 轴滚珠丝杆的污垢。
5. 同样，请擦去 X 轴的 LM 导轨的污垢。
6. 请使用润滑油枪将 X 轴滚珠丝杆的油嘴 (1) 加 0.3cc 的 NS7 或者 SRL。
7. 请用清洁的布擦去渗出的润滑油。
8. 请使用润滑油枪将X轴LM导轨的油嘴(2)各加0.9cc 的 NS7 或者 SRL。
9. 请用清洁的布擦去渗出的润滑油。
10.请用手动将贴装工作头 （X 轴单元）进行 10 个往复的冲程，使润滑油循环。
11.再次将从滚珠丝杆·LM 导轨处渗出的润滑油擦去。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要按压 X 轴齿轮盖罩。齿轮盖罩有可能变形。
3
2
3
3
5
5
4
5
5
1
2
3
01MEC-0155Sb
㒓ᗻᷛሎ
Փ⫼⍺⒥⊍ᵾ
⍖ᭋ
X䕈ޔY䕈
XS䕈
ֱᡸⲪ㔽
㒓ᗻ偀䖒䕈
