6. 预防保养 QD145-11 316 NXT II 机械手册 6.11.17 对 PCU( 托架更换台车 ) 的加油 当左右手柄的杆运动不灵活等、 托盘更换操作时如果 PCU 的动作有异常时加油。 对应标准料盘托架的 PCU 备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。 1. 请用干净的布擦去加油地方的污垢。 2. 请 取 0. 3cc 的 Daph ne Exponex No.2 到毛…
QD145-11 6. 预防保养
NXT II 机械手册 315

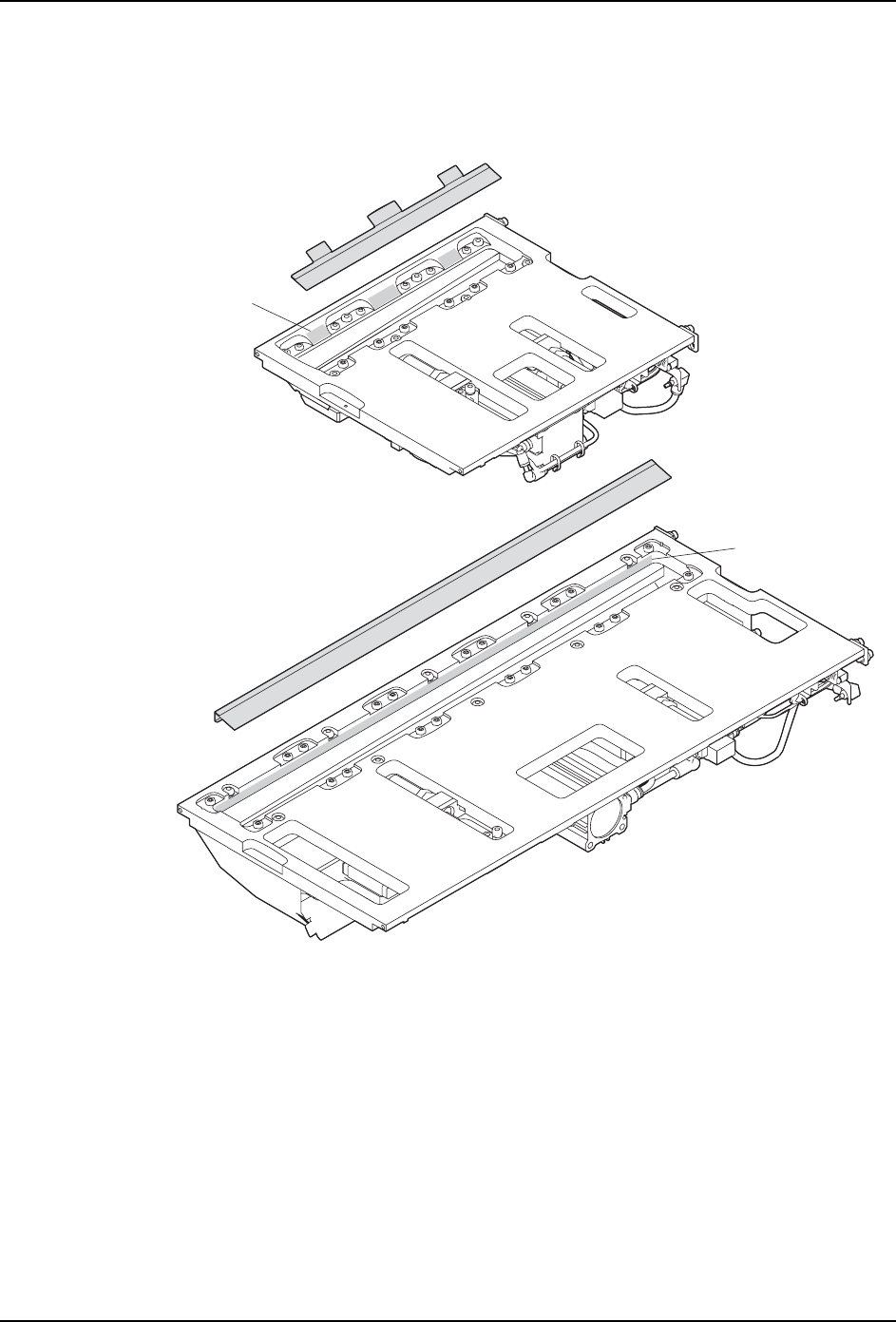

3. 请剥下刷子。刷子用双面胶纸粘贴着。
4. 请使用脱脂剂等，擦去粘贴刷子表面的污垢和油分。
5. 请剥下双面胶纸的衬纸，粘贴新的刷子到废料带处理单元上。
㉬䌈䴶
M3-2⫼
M6-2⫼
01MEC-1097S
㉬䌈䴶
6. 预防保养 QD145-11
316 NXT II 机械手册
6.11.17 对 PCU( 托架更换台车 ) 的加油
当左右手柄的杆运动不灵活等、托盘更换操作时如果 PCU 的动作有异常时加油。
对应标准料盘托架的 PCU
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请用干净的布擦去加油地方的污垢。
2. 请取 0.3cc 的 Daphne Exponex No.2 到毛刷上。
3. 请给加油地方的滑动部涂敷润滑油。
·对 (2) 的上下驱动用螺丝的加油，请在转动高度调整用手柄使其上升的状态下涂
敷润滑油。
·对(6)、(11)的销和(9)的管子支点部的加油，请在滑动部的间隙周围涂敷润滑油。
·对 (5)、(7)、(8) 的滑轨部件的滑动部的加油时，使滑轨部件动作，当滑动面不
能涂敷润滑油时，请在滑动部件外周部分涂敷润滑油。
4. 请移动加油地方，让润滑油适应。
5. 请用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油地方 加油量 (cc)
Daphne Exponex
No.2( 出光 )
(1) 前后滑轨部的漕 (4 处 ) 0.3
(2) 上下驱动用的螺丝 0.3
(3) 上下驱动用的齿轮 0.3
(4) 前侧的弹簧 0.3
(5) 前侧的滑轨部件的滑动部 (2 处 ) 0.3
(6) 滑轨部的支点销 (2 处 ) 0.3
(7) 中央下部滑轨部件的滑动部 0.3
(8) 左侧下部的滑轨部件的滑动部 (3 处 ) 0.3
(9) 左右侧面下部的管子支点部 0.3
(10) 左右侧面下部的滑轨锁定用销外周 (2 处 ) 0.3
(11) 上部的销的滑动部
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处
0.3
QD145-11 6. 预防保养
NXT II 机械手册 317
对应料斗型料盘托架的 PCU
01MEC-0968S
ᨛᶘ
ᷛޚ᭭キᠬᶊ
ᇍᑨPCU
(1)
(2)
(3)
(5)
(4)
(6)
(11)
(7)
(8)
(9)
(10)
(9)
(10)
ᶘ
润滑油 加油地方 加油量 (cc)
Daphne Exponex
No.2( 出光 )
(1) 前后滑轨部的漕 (4 处 ) 0.3
(2) 上下驱动用的螺丝 0.3
(3) 上下驱动用的齿轮 0.3
(4) 前侧的弹簧 0.3
(5) 前侧的滑轨部件的滑动部 (2 处 ) 0.3
(6) 滑轨部的支点销 (2 处 ) 0.3
(7) 中央下部滑轨部件的滑动部 0.3
(8) 左侧下部的滑轨部件的滑动部 (3 处 ) 0.3
(9) 左右侧面下部的管子支点部 0.3
(10) 左右侧面下部的滑轨锁定用销外周 (2 处 ) 0.3
(11) 上部的销的滑动部
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处
0.3
