NXT机械手册.pdf - 第167页

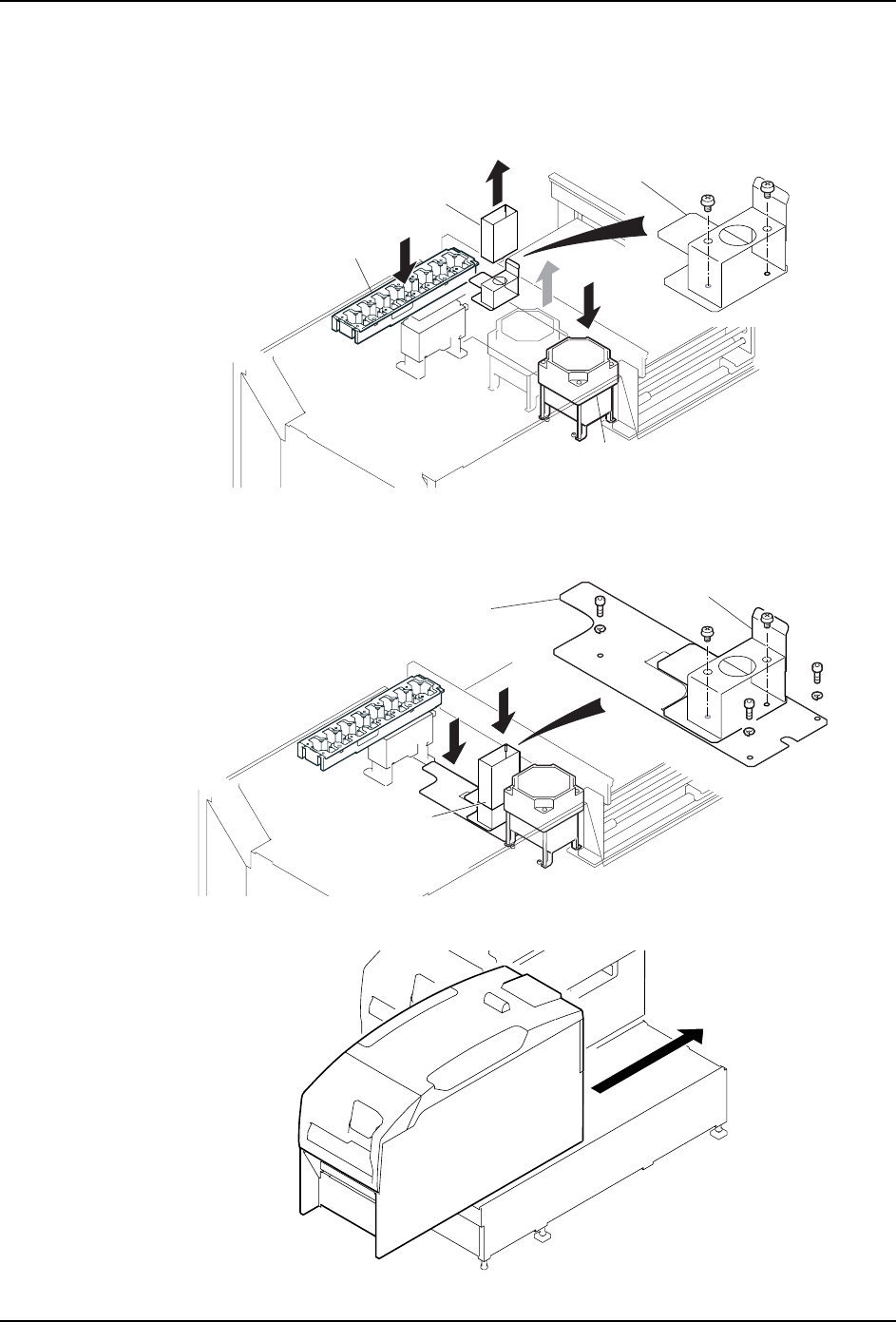

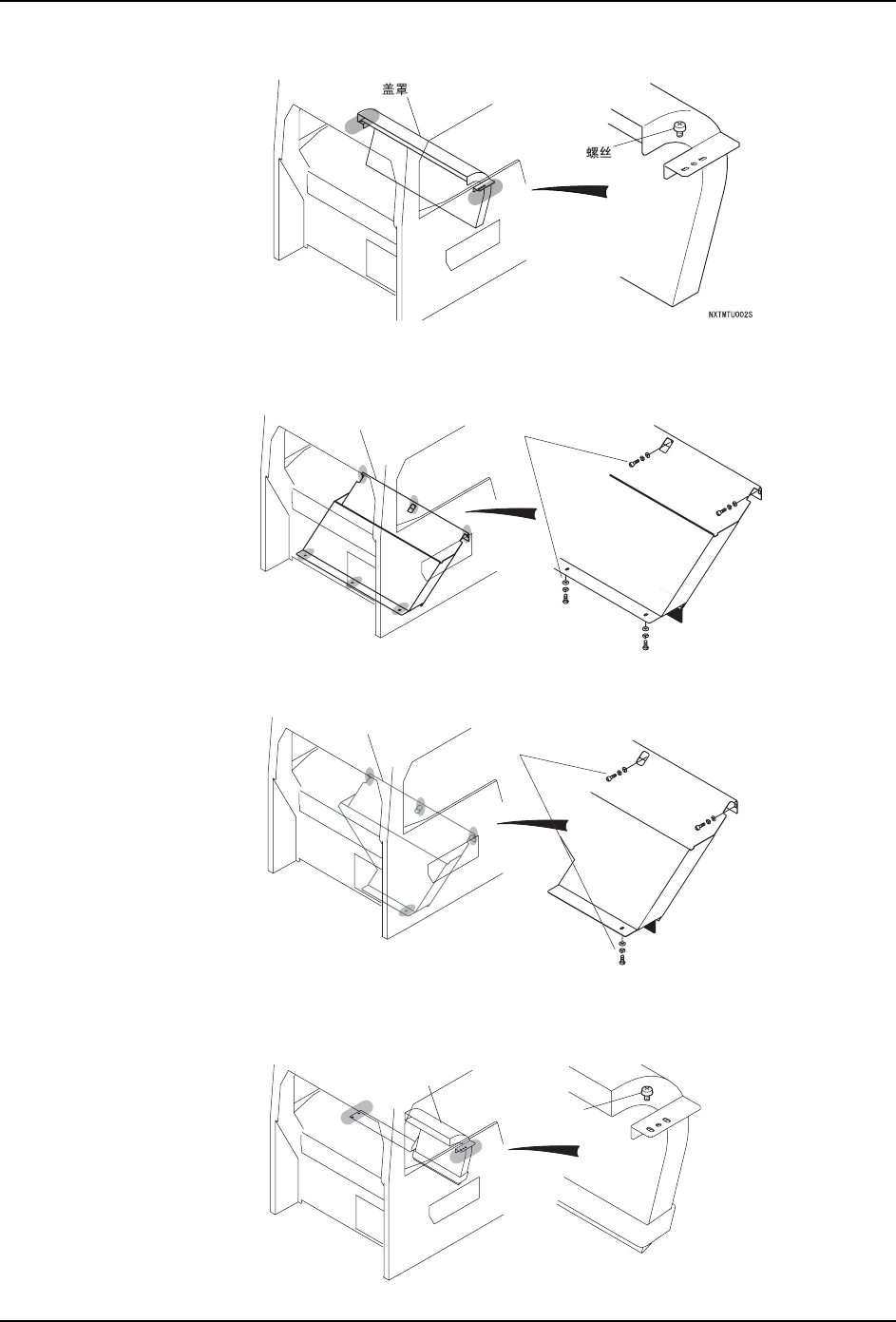

5. 基本操作 QD145-11 144 NXT II 机械手册 11.请从台座部分 拆下不良元件排出盒。 12.变更元件相机的安装位置到模 组内的右侧。 （参考 「8.1 元件相机的更换」 。 ） 13.请更换对 应于料盘 -LTC 的吸嘴置放台。 14.请将料盘单元 -LTC 用的 盖板安装到元件相机的左 侧。 15.请将元件排出箱 的台座安装在盖板的上部，设置元件 排出箱。 16.将模组慢慢地返回 到基座上。 （参考 「5.1 模…
QD145-11 5. 基本操作
NXT II 机械手册 145

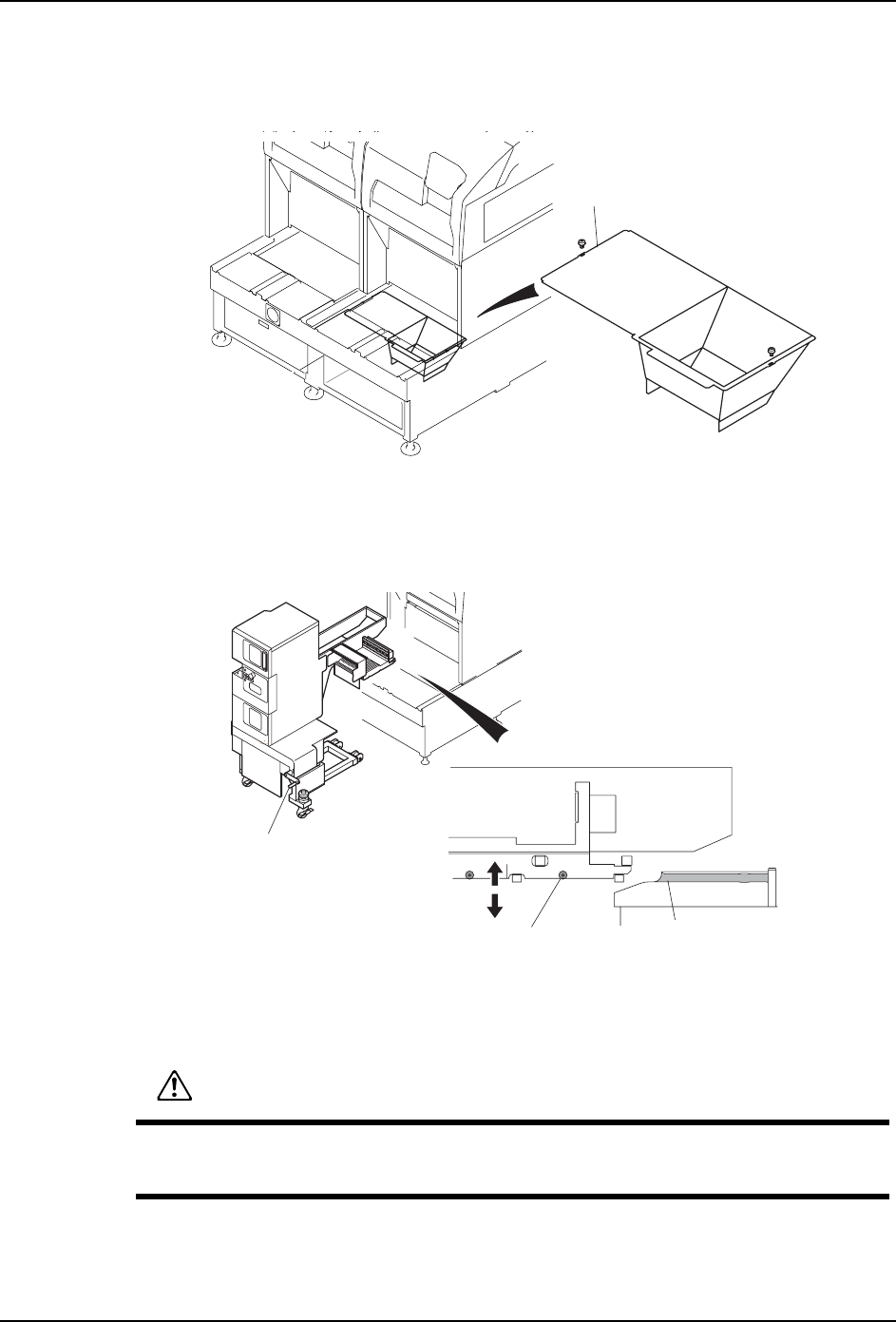

17.请安装基座内的废料带处理槽。
备注 )在基座的废料带箱的安装部装有传感器。如果不将料盘单元 -LTC 安装到模组上 , 废料
带处理单元就不动作。
5.7.2 安装方法
1. 将料盘单元 -LTC 配置在模组前面。
2. 将料盘单元 -LTC 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。
3. 慢慢地将料盘单元 -LTC 压入模组内。请确实压入到最里面。料盘单元 -LTC 自动地锁定
在模组上。
01MEC-0883S
ᑻݙᑳ᭭ᏺ໘⧚䕧䗕ῑ㨫
˄ᑻᅮ䚼ߚ˅
01MEC-0505S
᭭Ⲭऩܗⱘ䕞䕂
ᡬᓣᶘ
᭭キᑻⱘ≳ῑ
警告
在将料盘单元 -LT 压入机器时，请确认料盘单元 -LTC 和基座之间是否有别的操作者。
存在在料盘单元 -LT 和本机器之间将身体夹住而造成重伤和压死的危险。
