7. 消耗品的更换 QD145-11
356 NXT II 机械手册
7.13.2 基座控制中转电路板 2 (4M-2 基座 )
1. 拆下基座控制箱 2 上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保险
丝。
01MEC-0272S
Ⲫᵓ
ᑻࠊㆅ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
NXTBAS088Sc
F1F2F3F4
F1
PL0
PL62PL63
PL64
F2
F3
F4
F1
QD145-11 7. 消耗品的更换
NXT II 机械手册 357

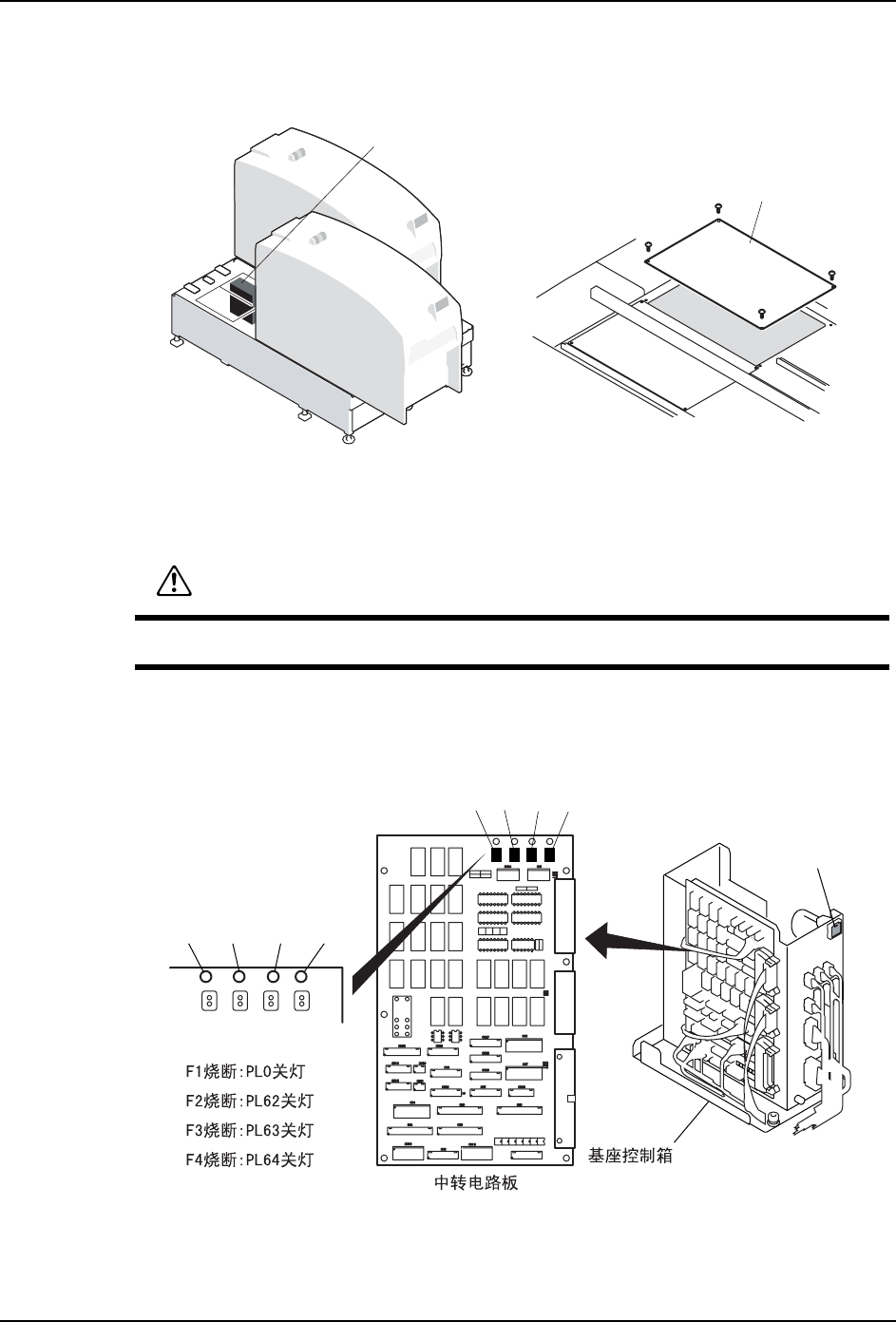

7.13.3 基座控制中转电路板 1 (2M-2 基座 )
1. 拆下基座控制箱 3 上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保险
丝。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
NXTBAS083Sc
F1F2F3F4
M1F1
M1F2
F1ṁᢿ㧦PL0߇ᶖἮ
F2ṁᢿ㧦PL62߇ᶖἮ
F3ṁᢿ㧦PL63߇ᶖἮ
F4ṁᢿ㧦PL64߇ᶖἮ
F1
PL0
PL62PL63
PL64
F2
F3
F4
ᑻࠊㆅ
Ё䕀⬉䏃ᵓ
7. 消耗品的更换 QD145-11
358 NXT II 机械手册
7.14 真空泵温度保险丝
7.14.1 更换方法
1. 将主电源开关 OFF。
2. 拆下真空泵上方的盖板。
3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。
4. 请在按下 2 个手柄的状态将新的保险丝插入到接头上。
注意
更换操作请务必在切断电源后进行。
⏽ᑺֱ䰽ϱ
㧨/ᑻ㧪
㧨/ᑻ㧪
⏽ᑺֱ䰽ϱ
01MEC-0584S
Ⲫᵓ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
