QD145-11 5. 基本操作 NXT II 机械手册 159 3. 安装吸嘴置放台时，将左侧的手柄向模组的前方倾倒， 在吸嘴置放台后方的突起部挂上 吸嘴更换器，压入吸嘴置放台。 4. 将手柄返回到原位。 5. 请确认吸嘴置放台是否紧密地安装在吸 嘴更换器上。 注意 在吸嘴平台的销上，请与吸嘴的切 口部分相吻合进行安装。销与切口 部分的位置不吻 合时，会成为更换吸嘴错误的原因 。 注意 请注意在将吸嘴置放台压入时不 要夹住手指。
5. 基本操作 QD145-11
158 NXT II 机械手册
3. 请在吸嘴更换器上放置缓冲垫或气垫等。
备注 )缓冲垫和气垫需要另外准备。在装卸贴装工作头的时候，请准备尺寸合适的缓冲垫，
以避免倾斜的工作与吸嘴更换器直接接触。另外，完成工作头的装卸后，请除去缓冲
垫。
5.8.5 治具吸嘴的设置
请事前准备对应于要安装的工作头的吸嘴置放台。进一步准备与工作头的吸嘴头相同数量
的吸嘴，请按照以下步骤安装治具吸嘴。
1. 请拆除安装在机器上的吸嘴置放台。
2. 滑动准备的吸嘴置放台的挡板，在槽中安放治具吸嘴。无论在哪个槽中安放都没有关系，
请安装与吸嘴头相同数量的治具吸嘴。
1676
㓧ކൿ
01MEC-1032S
J01 J02
J03 J06
ᣵᵓ
⊏ఈ
ῑ
++6++6
Ꮉ༈⫼
+6Ꮉ༈⫼
++Ꮉ༈⫼
ఈID
ఈID
9Ꮉ༈⫼
QD145-11 5. 基本操作
NXT II 机械手册 159

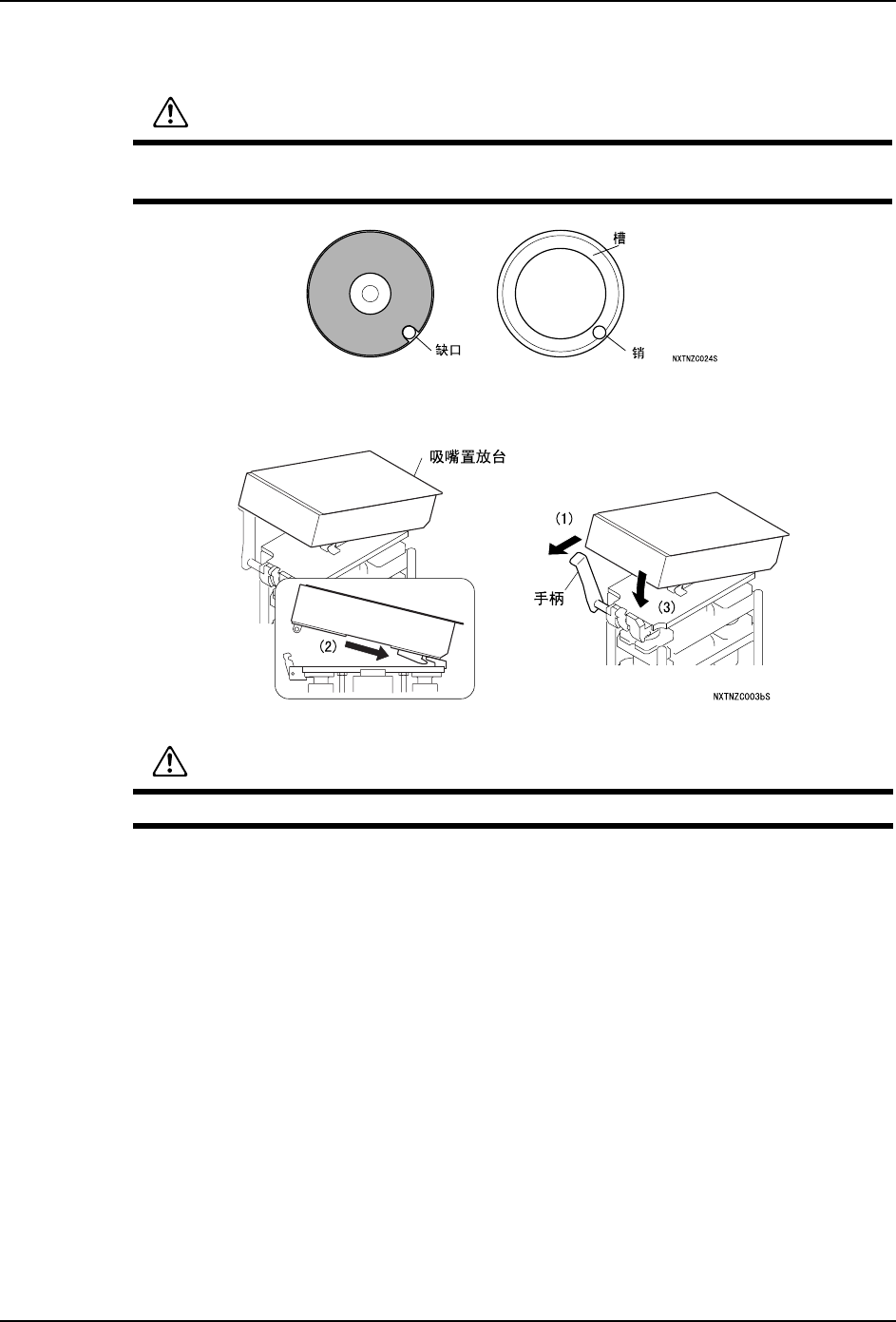

3. 安装吸嘴置放台时，将左侧的手柄向模组的前方倾倒，在吸嘴置放台后方的突起部挂上
吸嘴更换器，压入吸嘴置放台。
4. 将手柄返回到原位。
5. 请确认吸嘴置放台是否紧密地安装在吸嘴更换器上。
注意
在吸嘴平台的销上，请与吸嘴的切口部分相吻合进行安装。销与切口部分的位置不吻
合时，会成为更换吸嘴错误的原因。
注意
请注意在将吸嘴置放台压入时不要夹住手指。
5. 基本操作 QD145-11
160 NXT II 机械手册
5.9 吸嘴置放台的拆除 / 安装
吸嘴置放台的种类与搭载的工作头类型配合使用。在更换贴装工作头时，请将吸嘴置放台也
同时更换成相应的类型。
注意 )在对应置放台类型清扫刷的吸嘴置放台上，可以安装 32 根吸嘴的类型（ND32C，ND32D）
的时候，在刷子部分请注意不要用力操作。安装刷子的筋板有可能变形。
5.9.1 拆除方法
1. 停止模组的运转，使其处于 START 等待状态。
2. 按下操作面板的 「MANUAL」按钮。显示出手动指令。
3. 按下箭头键，选择更换单元示意图。按下 「OK」按钮。
4. 请使用箭头键选择更换吸嘴指令。
5. 按下 START 按钮后，装载在工作头上的吸嘴自动地收存到吸嘴置放台上。
备注 )在模组上搭载有料盘单元 -L/LT/LTC 时，此时显示出拆除料盘单元的向导画面。请根
据向导画面拆除料盘单元 -L/LT/LTC。
ࠋᄤ
01MEC-1092S
ND32C㗙ND32D
6<66
ᤶऩܗ
