6. 预防保养 QD145-11 254 NXT II 机械手册 6.10.3 料盘单元 -L 空气过滤器的清扫 1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。 2. 拆下树脂框。 3. 取出过滤器。 4. 吹入压缩空气清扫过滤器或者在污垢严重 时更换新的部件。 5. 安装过滤器、树脂板、制动器盖罩。 注意 风扇动作中不能进行操作。有被风 扇卷入的危险。 运转中不能进行操作。因为在制动 器盖罩被拆下时进行操作，有可能 被 TZ …
QD145-11 6. 预防保养
NXT II 机械手册 253

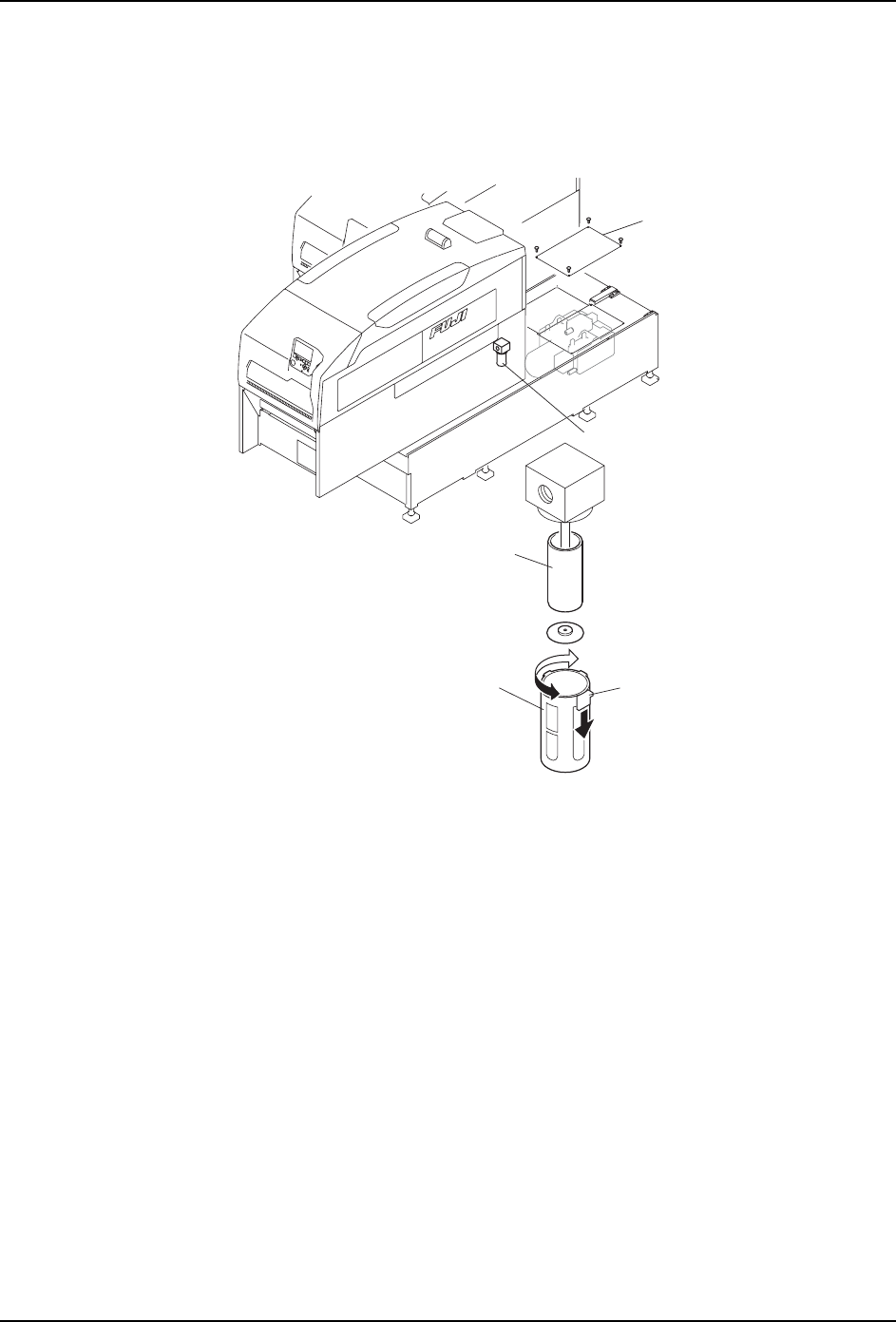

6. 4M-2 基座的时候，按下面的步骤拆除滤芯。
a. 按下过滤器套的锁定旋钮，旋转滤器套后从主体拆除。
b. 旋转滤芯盖板后拆除，取下滤芯。
7. 用中性洗涤剂清洗过滤器套。
8. 用压缩空气吹气清扫滤芯或者在污垢严重时更换新的部品。
ᮟ䪂
01MEC-0294S
ⳳぎ⋉
/ᑻ
Ⲫᵓ
Ⓒ㢃
䖛Ⓒ఼༫
6. 预防保养 QD145-11
254 NXT II 机械手册
6.10.3 料盘单元 -L 空气过滤器的清扫
1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。
2. 拆下树脂框。
3. 取出过滤器。
4. 吹入压缩空气清扫过滤器或者在污垢严重时更换新的部件。
5. 安装过滤器、树脂板、制动器盖罩。
注意
风扇动作中不能进行操作。有被风扇卷入的危险。
运转中不能进行操作。因为在制动器盖罩被拆下时进行操作，有可能被 TZ 轴驱动部分
夹住手。
QD145-11 6. 预防保养
NXT II 机械手册 255
6.10.4 H01 工作头的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 用清洁的布，擦去 Q 轴齿轮 (1) 的污垢。
3. 取 0.1cc 的 Mobilith SHC460WT 到毛刷上。
4. 请用刷子在 Q 轴齿轮 (1) 部均匀地涂敷润滑油。
5. 用手动旋转 Q 轴齿轮 (1)，不浪费润滑油进行涂敷。
6. 用清洁的布，擦去 Z 轴滚珠丝杆 （2）的污垢。
7. 取 0.117cc 的 Daphne Exponex No.2 到毛刷上。
8. 请用刷子在 Z 轴滚珠丝杆 （2）均匀地涂敷润滑油。
9. 用清洁的布，擦去Z轴LM导轨（3）的污垢。
10.取 0.292cc 的 Daphne Exponex No.2 到毛刷上。
11.请用刷子在 Z 轴 LM 导轨 （3）的轨道面上均匀地涂敷润滑油。
12.用手动将 Z 轴上下移动，使润滑油循环。
13.用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油处 加油量 （cc）
Mobilith SHC460WT(Mobil) (1) Q 轴齿轮 0.1
Daphne Exponex No.2( 出光 ) (2) Z 轴滚珠丝杆 0.117
(3) Z 轴 LM 导轨 0.292
