QD145-11 8. 部件的更换

NXT II 机械手册 467

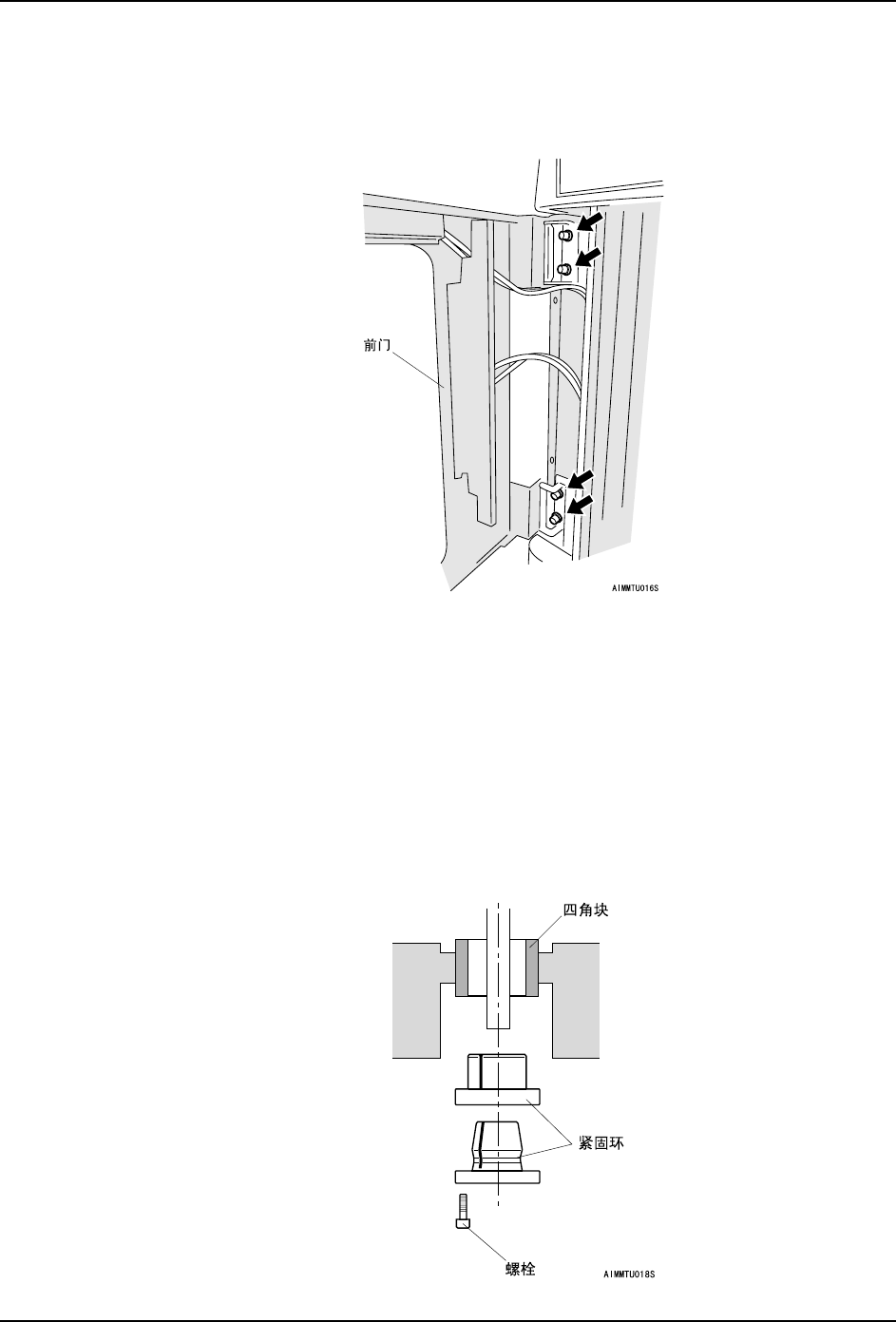

7. 前门

a. 将空气管（4 根）从前门气缸拆除。

b. 拆除前门铰接部的固定螺栓（4 根）。

c. 拆除前门。

8. 侧盖罩 ( 下部右侧 )

拆除固定螺栓，拆除侧盖罩 ( 下部右侧 )。

9. 侧盖罩 ( 下部左侧 )

拆除固定螺栓，拆除侧盖罩 ( 下部左侧 )。

8.21.4 安装方法

1. 盖罩的安装请按照与拆除的相反的步骤进行。

2. 将料斗架处于上端位置上，固定紧固环。紧固环的紧固螺距 :4.0Nm

8. 部件的更换 QD145-11

468 NXT II 机械手册

8.22 料盘单元 -LT·基座之间插座的更换

万一分解料盘单元 -LT·基座部分插座的时候，请按照下述要点组装插座。

8.22.1 必要工具

六角扳手套件

8.22.2 更换方法

1. 将主电源开关 OFF。

2. 在料盘单元 -LT 和料站托架基座上的图示位置上有用于布线的组合插座。

3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。

注意

插座的连接以及拆除，请必须在切断电源后进行。

分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。

01MEC-0236S

01MEC-0237S

QD145-11 8. 部件的更换

NXT II 机械手册 469

8.23 拆下料盘单元 -LT 盖板

8.23.1 必要工具

十字螺丝刀、六角扳手套件

8.23.2 料盘单元 -LT 盖板的构成部件

1. 顶盖罩 ( 左侧 ) 7. 前盖板

2. 顶盖罩 8. 下料盘箱门

3. 后盖罩 9. 下盖板 ( 左侧 )

4. 侧盖罩 ( 右侧 ) 10. 下盖板 ( 中央 )

5. 侧盖罩 ( 左侧 ) 11. 下盖板 ( 右侧 )

6. 上料盘箱门 12. 下盖板

01MEC-0235a
