QD145-11 8. 部件的更换
NXT II 机械手册 411
8.3 元件排出传送带的更换
8.3.1 操作时间
卸下单元→安装单元为止 3 分种。
8.3.2 更换方法

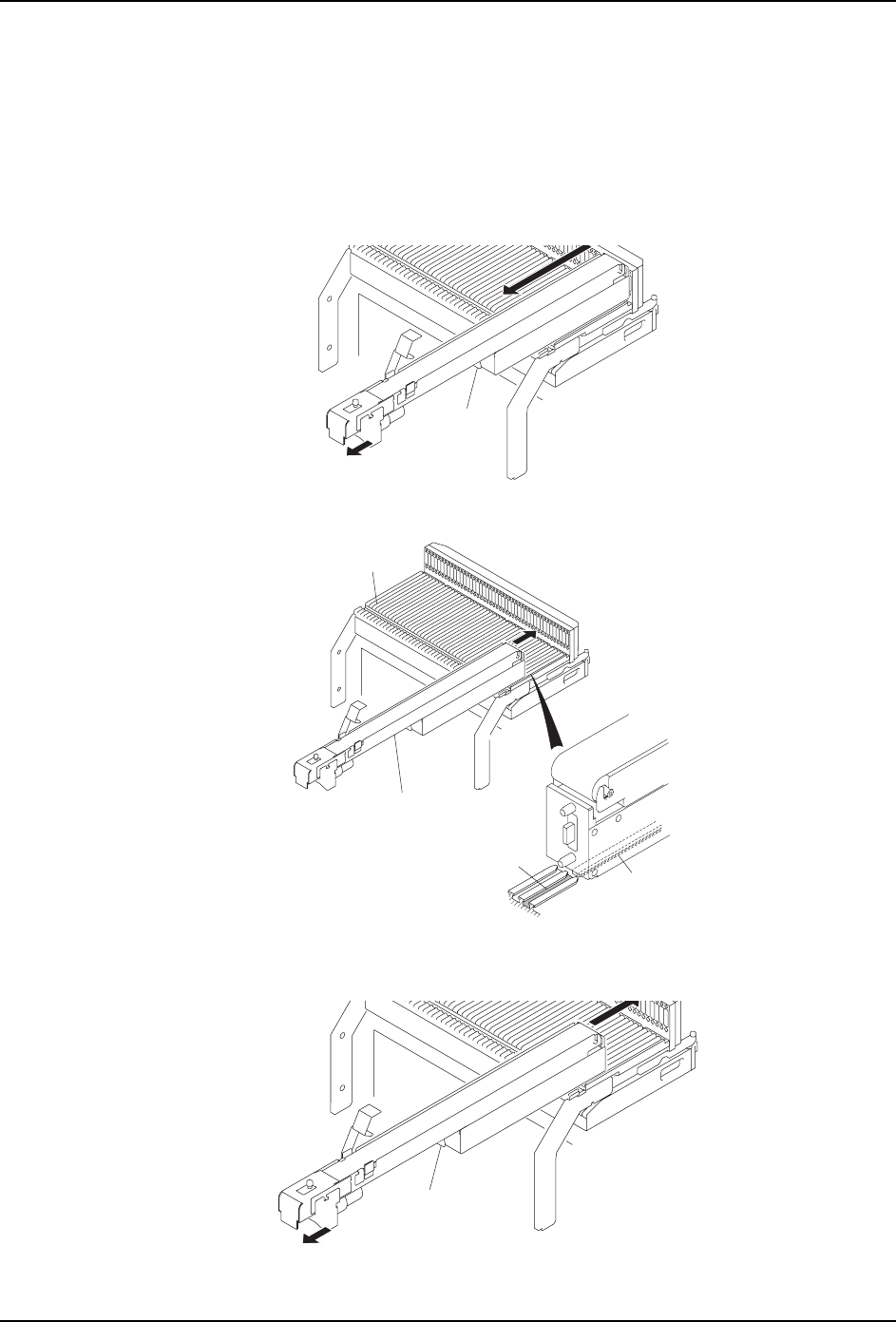

1. 将单元卸下时，一边拉夹紧板，一边水平地向己方拉出。
2. 与元件排出传送带的下部的导轨与料站托架的滑槽相吻合插入。
3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。请确认
前侧部的插头确实地插入到料站托架侧的插座中。
།㋻ᵓ᠟
1;753&6D
1;753&6D
ᇐ䔼
կ᭭ᠬᶊ
ܗӊᥦߎӴ䗕ᏺ
կ᭭ᠬᶊⱘ⒥ῑ
1;753&6D
།㋻ᵓ᠟
8. 部件的更换 QD145-11
412 NXT II 机械手册
8.4 废料带处理单元的更换
8.4.1 必要工具
六角扳手一套。
8.4.2 操作时间
拆除单元→安装新的单元为止 10 分。( 除去加油等的维修保养时间。)
8.4.3 更换方法
1. 拆下料站托架。( 详细参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时）」。)
2. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
3. 将主电源开关 OFF。

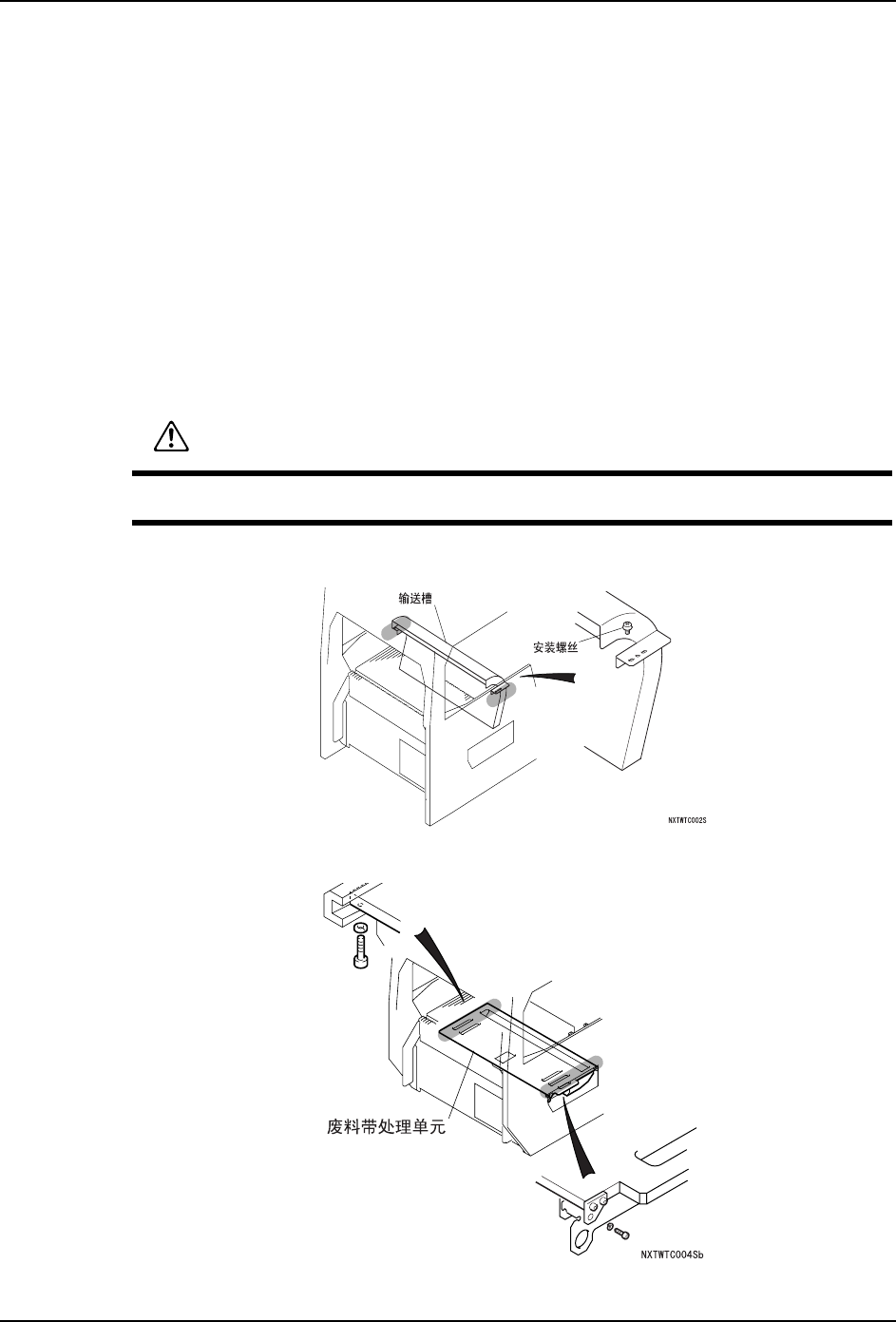

4. 拆下安装螺丝取下输送槽。
5. 用六角扳手旋松螺栓 (4 根 )。
警告
在更换元件相机前，务必切断机器主电源。
QD145-11 8. 部件的更换
NXT II 机械手册 413

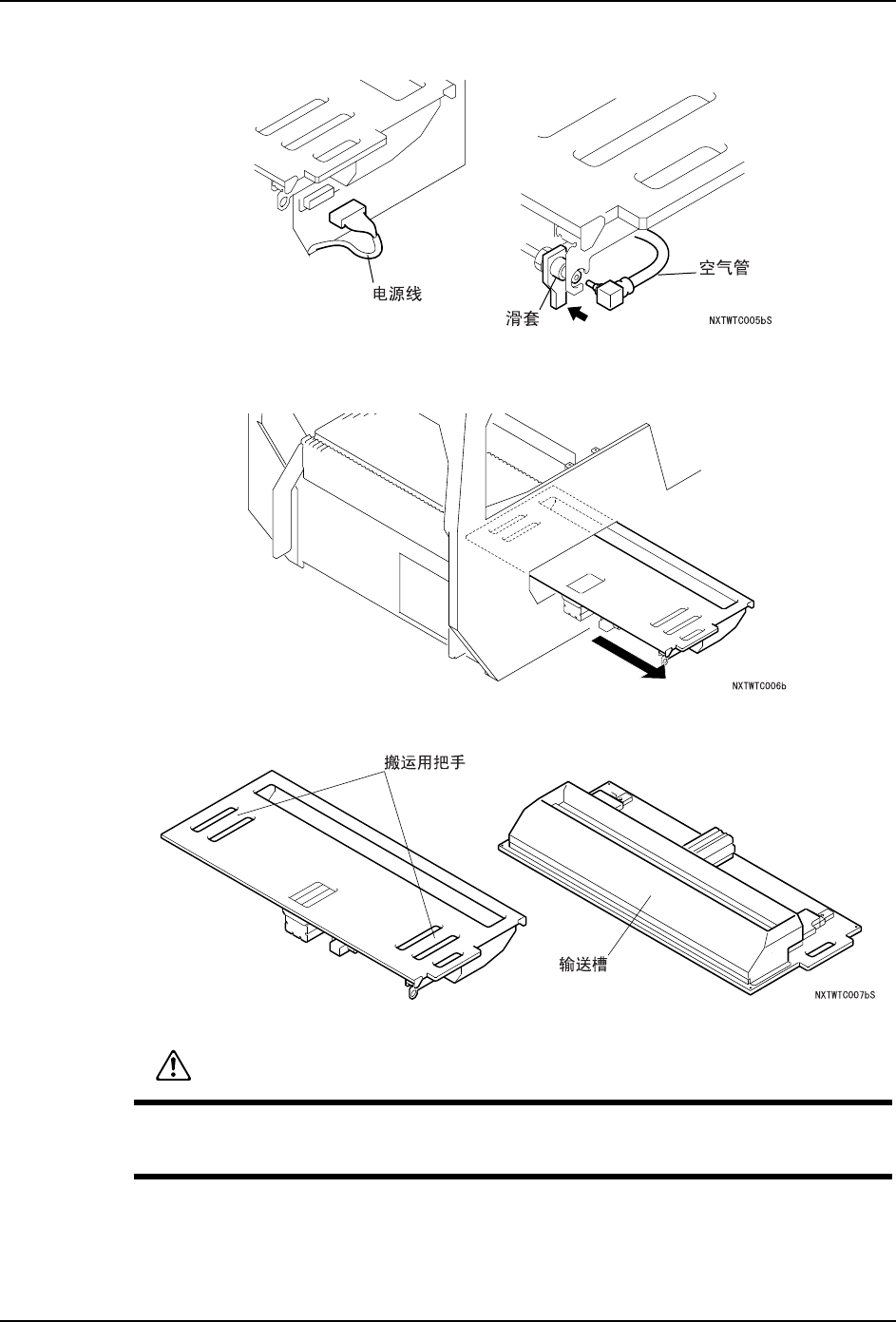

6. 将连接在右侧面的电源线插头拆下，将空气管和滑套向下图箭头方向滑动并拆下来。
7. 抓住单元的右侧的把手，将单元拉出。
注意 )不要将单元过分拉出而导致落下。
8. 抓住单元的手柄，搬运到进行维修保养操作的操作台上。
警告
·输送槽中有阶梯，这个阶梯在拆下单元时折叠部份处于自由状态。非常危险，在搬运
中请不要将手伸入。
