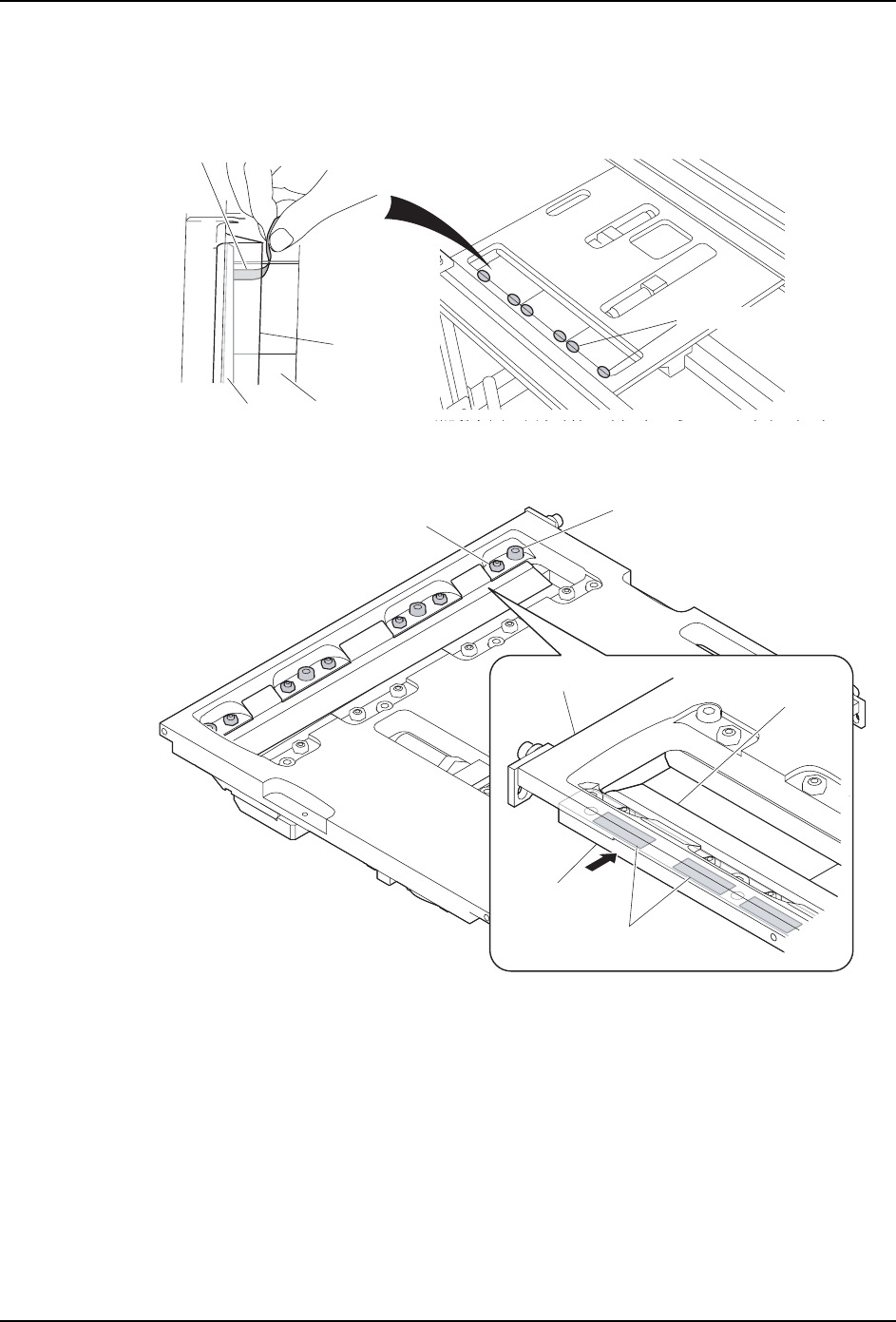

10.请在固定刀刃和可动刀刃之间插入塞尺，调查间隙量。厚度公差条件是厚度为 0.02mm 可
以进入，0.06mm 不能进入的间隙量。请在各刀刃的 2 处确认间隙量。
注意 )在带有刷子的时候，请从刷子下面插入塞尺。
11.间隙量没有满足公差条件的时候，请调整固定刀刃的高度。
a. 请松开未满足公差条件的测定位置周围的固定刀刃的安装螺丝和调整螺丝的螺母。
b. 在固定刀刃安装螺丝附近的固定刀刃和底座板之间放入恰当厚度的垫片，并临时拧紧
固定刀刃的安装螺丝。
备注 )带有刷子的时候，请从没有安装刷子的一侧插入垫片。
插图中的垫片配置是一个例子。请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 10 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
e. 直到满足公差条件为止，请反复进行从步骤 a 到步骤 d 的操作。即使变更垫片的厚度
也不能满足公差条件的时候，请旋转调整螺丝进行调整。
01MEC-0793Sa
᷹ቯ⟎
ࠋᄤ
าሎ
ৃࡼߔߗ
ᅮ
ߔ
ߗ
01MEC-0795Sa
ࠋᄤ
ൿ⠛
ᅮߔߗ
ᑩᑻᵓ
ᅝ㺙ᅮߔߗ㶎ᷧ
0⫼໘ˈ0⫼໘
䇗ᭈ㶎ᷧ㶎↡
0⫼໘ˈ0⫼໘
7. 消耗品的更换 QD145-11
402 NXT II 机械手册
f. 请拧紧固定刀刃安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差条
件。如果偏离公差条件，请重新调整。
12.请将废料带处理单元从刀刃对齐调整治具上拆除下来，置放在操作台上。

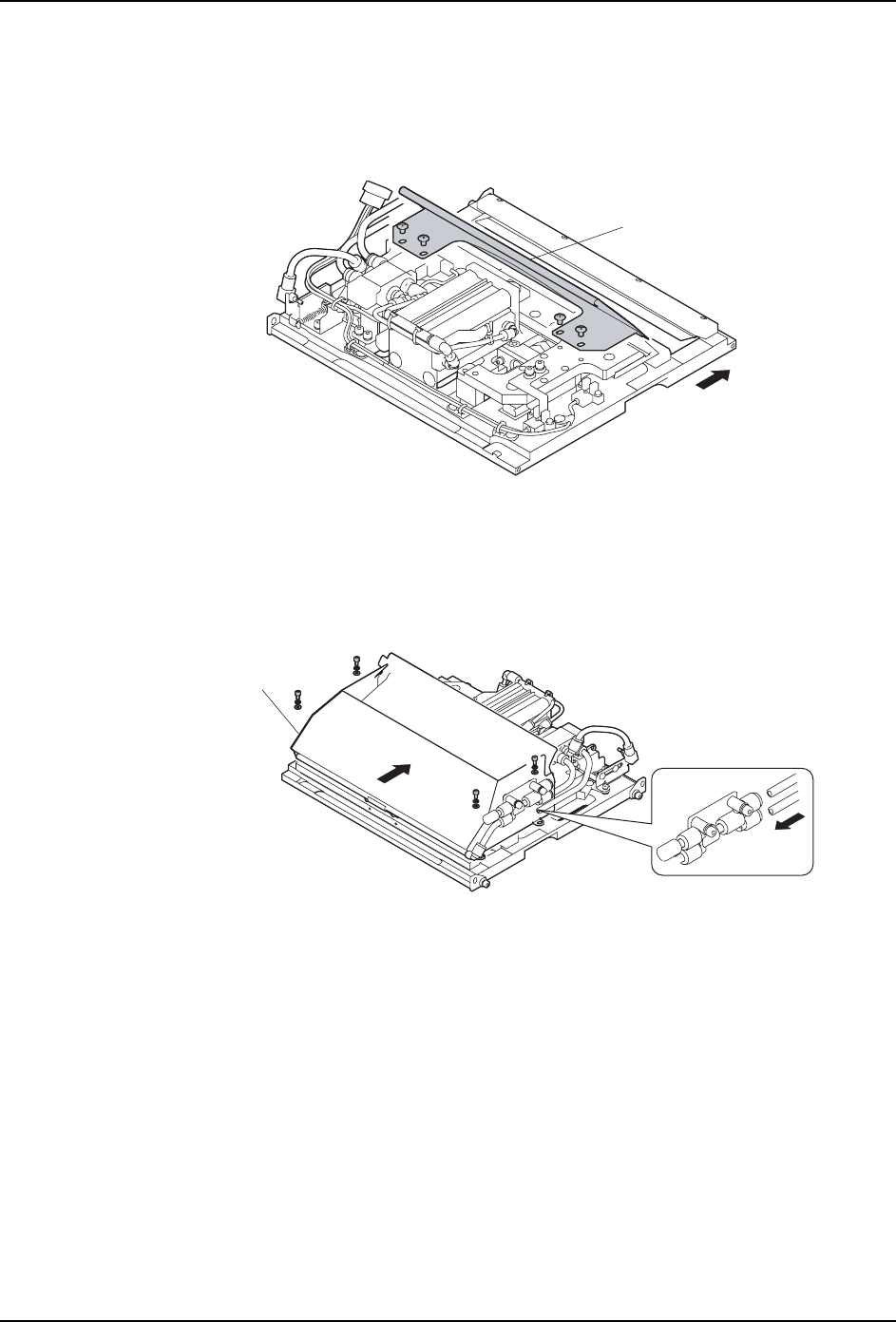

13.请一边将滑槽盖板按下图的箭头方向压入。一边用螺栓固定。
14.请安装输送槽。固定输送槽时，请一边压入固定刀刃，一边固定螺栓。
15.使可动刀刃前后移动，确认滑动盖板和输送槽不相碰撞。
备注 )如果滑动盖板和输送槽相碰，请把输送槽安装位置移开到不相碰撞的位置。
16.请连接空气软管。
17.请安装废料带处理单元。( 详细参照 ) 「8.4 废料带处理单元的更换」
01MEC-1095S
⒥ῑⲪᵓ
01MEC-0794Sa
䕧䗕ῑ
QD145-11 8. 部件的更换
NXT II 机械手册 403
8. 部件的更换
8.1 元件相机的更换
相机盖罩、灯具、变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部件
的进行更换。
8.1.1 必要工具
十字型螺丝刀，六角扳手一套。
8.1.2 操作时间
旧灯具 / 相机单元的卸下→新单元安装为止约十分钟。
8.1.3 更换方法
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 请在线性马达轴处于常温后，安装保护盖罩。
警告
在更换元件相机前，务必切断机器主电源。
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或者
线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
在模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能
因磁力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线
性马达。
