8. 部件的更换 QD145-11 464 NXT II 机械手册 3. 前 轨道 从料盘单元内侧拆除固定前轨道 的螺栓 （4 根） 。 （这个螺栓与前盖罩一起固定。 ） 4. 前 盖罩 在上一个步骤中，与前轨道 （2 根）一起，拆除前盖罩。 5. 侧盖罩 ( 上部右侧 )。 这个侧盖板出去从外部固定的螺 栓以外， 还有用内部的螺母 （1 个） 进行固定。 首先， 为了 拆除内部的固定螺母，有必要降 低升降台的电磁吸盘。 a. 拆除料盘…
QD145-11 8. 部件的更换
NXT II 机械手册 463
8.21.3 拆除方法
按照以下步骤，请拆除料盘单元盖罩。
1. 后盖罩
拆除固定螺丝 （4 根），拆除后盖罩。
2. 顶盖罩
a. 拆除后侧的螺丝 （2 根）。
b. 打开顶盖罩前面的门，拆除左右的固定螺栓。
备注 )这些固定螺栓将电磁吸块一起固定。
c. 拆除顶盖罩。
警告
在拆除·安装料盘单元 -L 盖罩时，必须在将料盘单元从机器主体上拆除的状态下进
行。
$,00786D
乊Ⲫ㔽䮼
⬉⺕ഫ
⬉⺕ഫ
8. 部件的更换 QD145-11
464 NXT II 机械手册

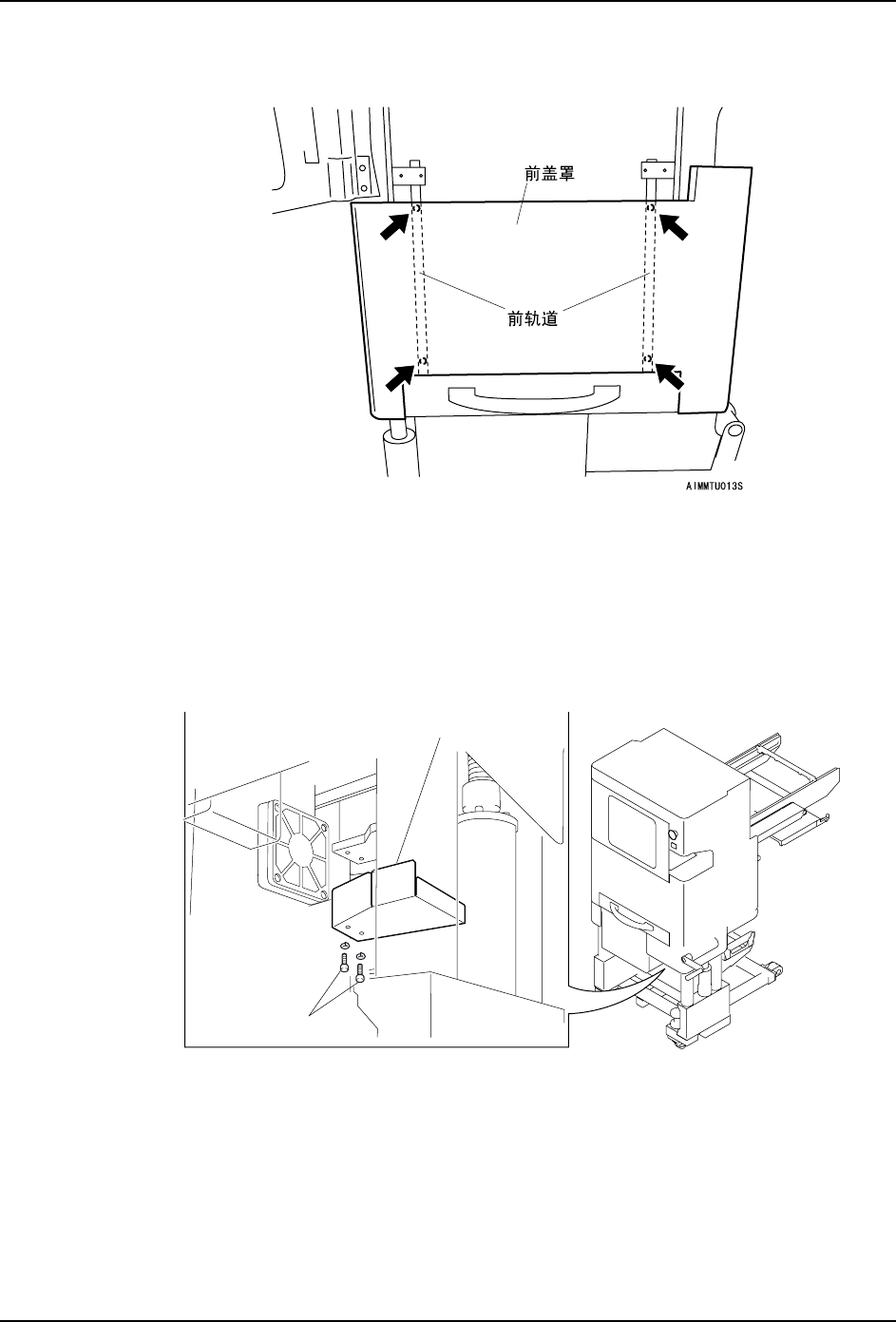

3. 前轨道
从料盘单元内侧拆除固定前轨道的螺栓 （4 根）。（这个螺栓与前盖罩一起固定。）
4. 前盖罩
在上一个步骤中，与前轨道 （2 根）一起，拆除前盖罩。
5. 侧盖罩 ( 上部右侧 )。
这个侧盖板出去从外部固定的螺栓以外，还有用内部的螺母 （1 个）进行固定。首先，为了
拆除内部的固定螺母，有必要降低升降台的电磁吸盘。
a. 拆除料盘单元下面的挡板。
0(&6
ࠊࡼ఼Ⲫ㔽
ᅮ㶎ᷧ0[
QD145-11 8. 部件的更换
NXT II 机械手册 465

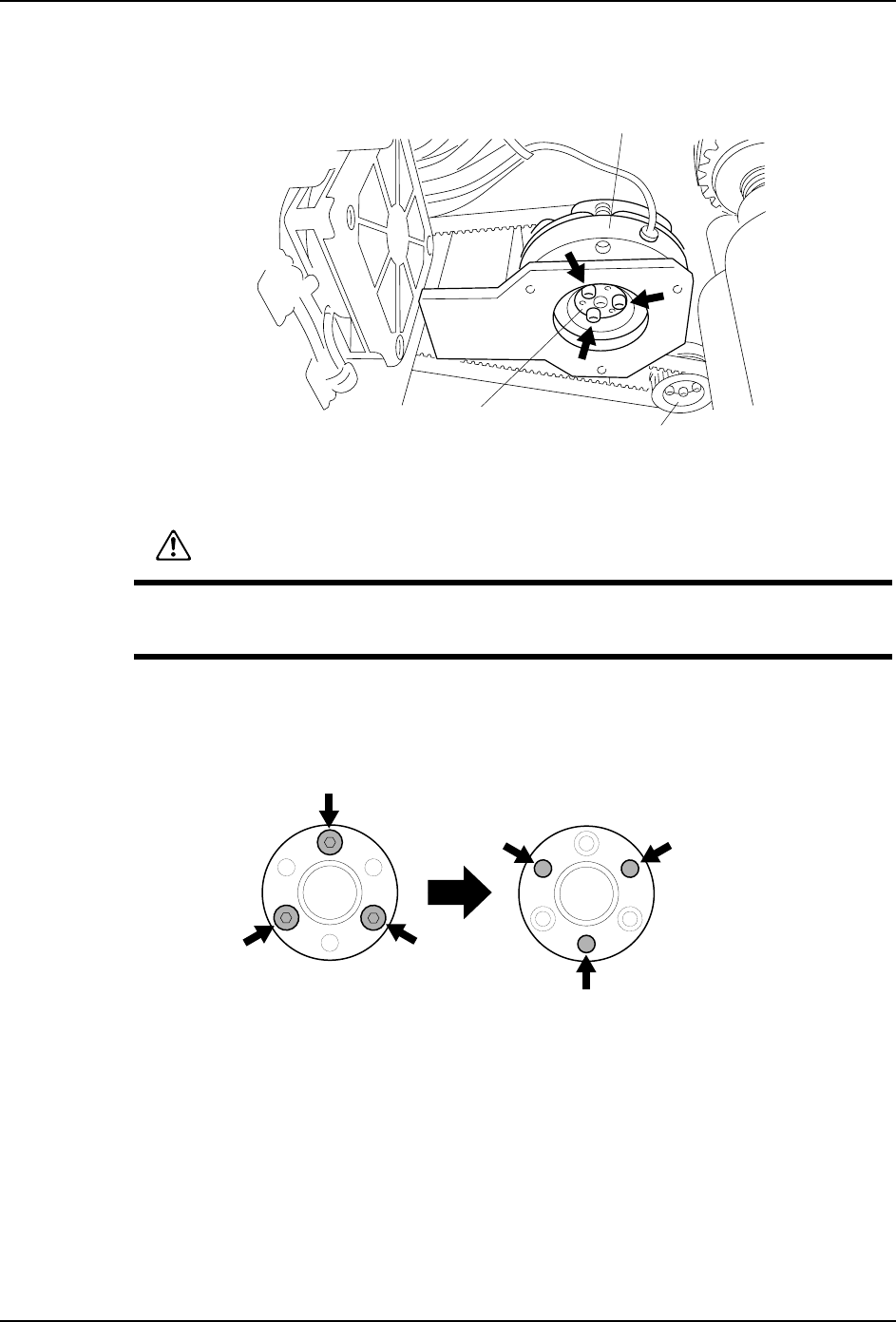

b. 拆除制动单元的固定螺栓 （3 根）。
注意 )请绝对不要松动相邻的 TZ 轴的马达轮 （*）。
c. 固定环由于锈蚀的作用而仅仅地咬合在一起，通常不能轻易地将螺栓松开。在此将拆
除的螺栓拧入未使用的螺纹孔中可以减少固定环的咬合。
d. 将升降台的电磁吸盘用手降低，以便可以从内部操作侧盖板内的固定螺母。
ࠊࡼ఼ऩܗ
䖲⦃
0(&6
7=䕈偀䖒䕂
警告
松开固定环后会因为升降台的电磁吸盘的自重而下降。请不要把手放入电磁吸盘的下
部。手指有可能受伤。
0(&6
ᵒᓔ㶎ᷧᑊҢ䖲⦃Ϟᢚ䰸ޕ
ᇚᢚ䰸ⱘ㶎ᷧᢻܹՓ⫼ⱘ㶎㒍ᄨЁޕ
