QD145-11 6. 预防保养
NXT II 机械手册 305
6.11.11 软支撑销的清扫
在销的前端粘附的焊剂污浊电路板时，请清扫软支撑销。
方法
请使用干的柔软的布轻轻地擦去软支撑销的污垢。污垢严重时，请与新的软支撑销更换。
注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。
6. 预防保养 QD145-11
306 NXT II 机械手册
6.11.12 搬运轨道 CZ 轴皮带张力的检查·调整
在发生如电路板异常的时候，请检查搬运轨道传送带。

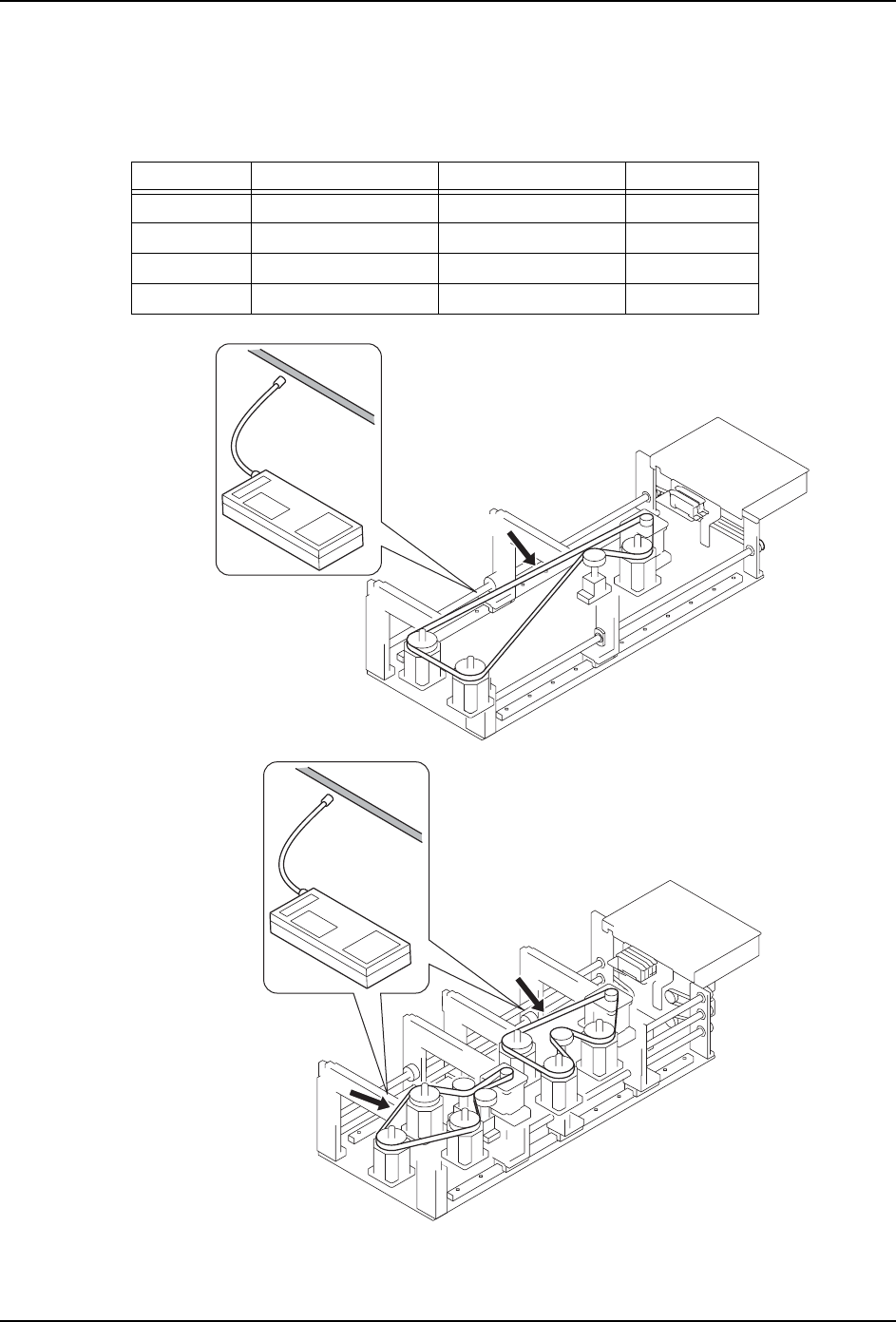

M3-2 搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25～52 单搬运轨道
B 156 ± 10 94 ～ 166 双搬运轨道
C 96 ± 10 58 ～ 106 双搬运轨道
D 165 ± 10 99 ～ 175 三搬运轨道
0(&6D
ᓴҾ
(A)
䋼ऩᨀ䖤䔼䘧䋾
0(&6D
䋼ঠᨀ䖤䔼䘧䋾
(B)
ᓴҾ
(C)
QD145-11 6. 预防保养
NXT II 机械手册 307
M6-2 搬运轨道的规定张力
ᓴҾ
0(&6
㧨ϝᨀ䖤䔼䘧㧪
'
'
'
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 63±10 38～73 -
B 45 ± 10 27 ～ 55 仅仅是单搬运轨道
01MEC-0214Sa
(A)
(B)
(B)
ᓴ䕂
ᓴҾ
㧨ऩᨀ䖤䔼䘧㧪
ᓴҾ
