5. 基本操作 QD145-11 134 NXT II 机械手册 模组的准备 在安装料盘单元 -LT 之前， 有必要从模组拆除和安 装与料带元件相关的单元、 变更元件相机 的位置。 1. 请拉出模组。 （参考 「5.1 模组的拉出 / 插入」 。 ） 2. 请拆除供料器安装部的盖板。 3. 请拆下定位螺丝，卸下废料带处理箱。 4. 拆除废料带处理单元。 （参考 「8.4 废料带处理单元的更换」 。 ） 5. 拆除定位螺丝，废料带处理箱 …

100%1 / 548
QD145-11 5. 基本操作
NXT II 机械手册 133

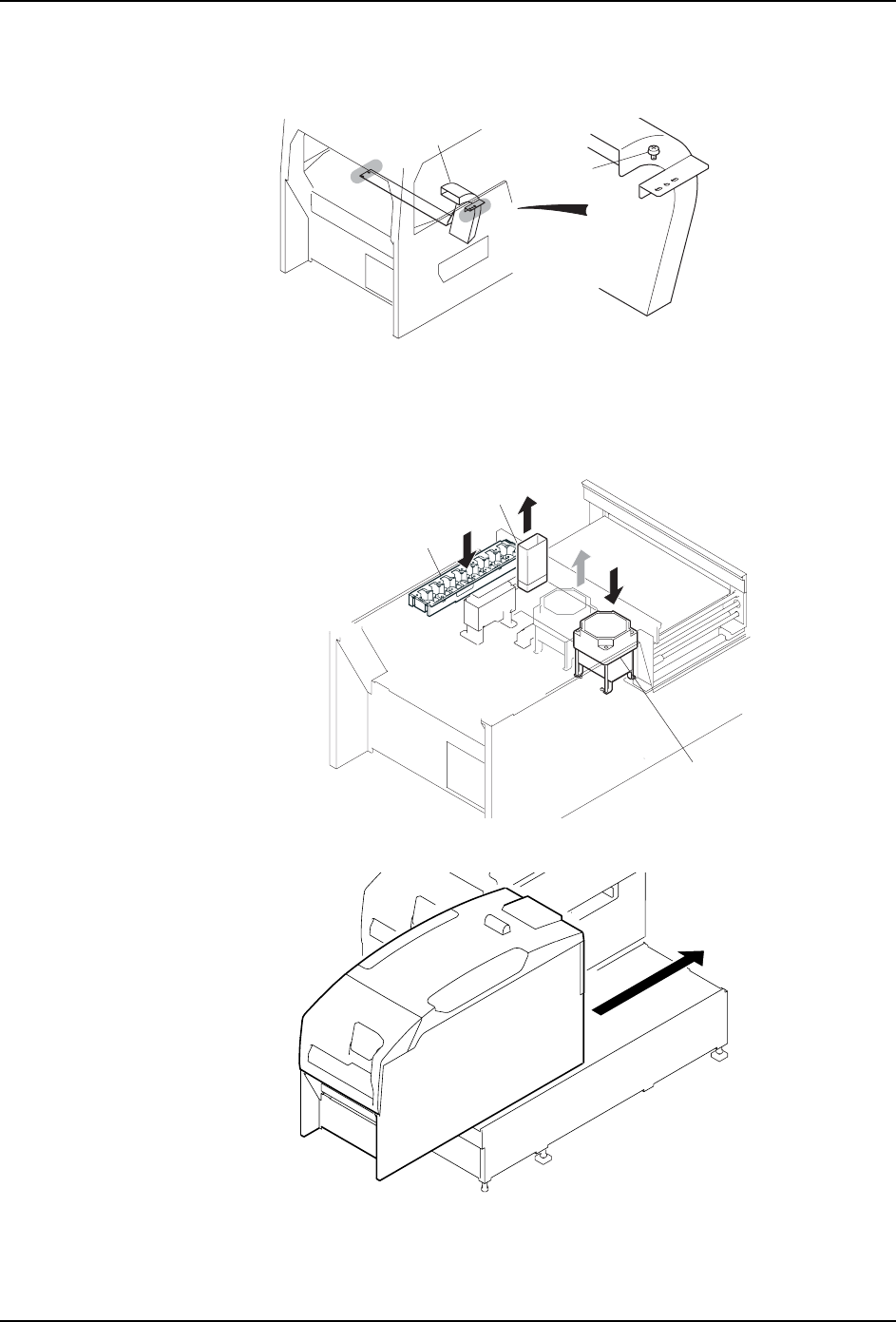

3. 请拆除基座的主电源开关后面的盖板。
4. 请利用盖罩的安装孔 , 用附属的螺丝和垫圈安装主电源开关 ON/OFF 单元。
5. 请确认主电源开关的 ON/OFF 是否灵活地移动。
Ⲫᵓ
Џ⬉⑤ᓔ݇
0(&6
Џ⬉⑤ᓔ݇
212))ऩܗ
0(&6
Џ⬉⑤ᓔ݇
01MEC-0558
OFF
ON
5. 基本操作 QD145-11
134 NXT II 机械手册
模组的准备

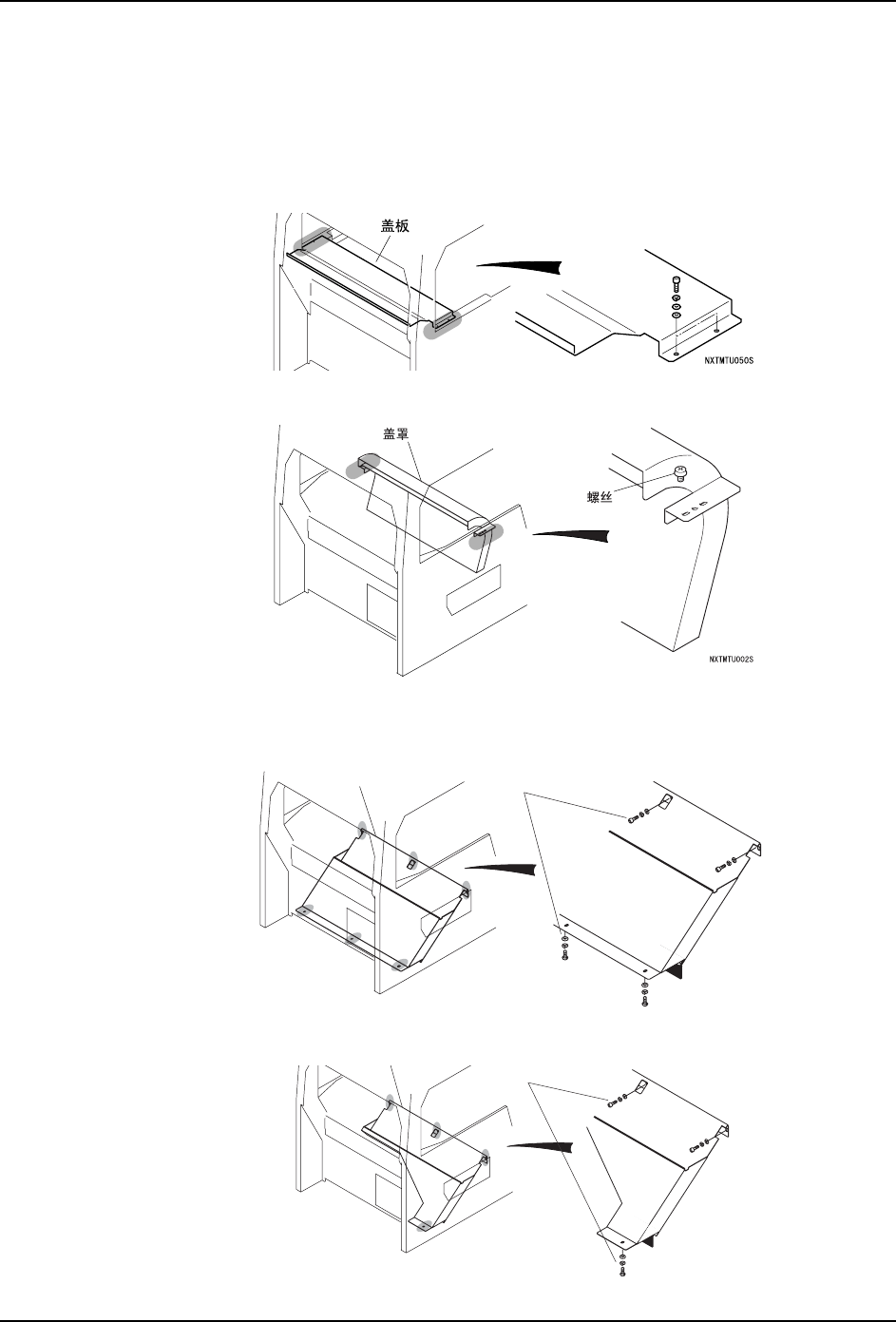

在安装料盘单元 -LT 之前，有必要从模组拆除和安装与料带元件相关的单元、变更元件相机
的位置。
1. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」。）
2. 请拆除供料器安装部的盖板。
3. 请拆下定位螺丝，卸下废料带处理箱。
4. 拆除废料带处理单元。（参考 「8.4 废料带处理单元的更换」。）
5. 拆除定位螺丝，废料带处理箱 ( 下侧 )。
6. 安装对应于料盘 -LT 的吸嘴平台。　
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
ᅮԡ㶎ϱ
0(&6
QD145-11 5. 基本操作
NXT II 机械手册 135
7. 请拆除废料带处理单元。（参考 「8.4 废料带处理单元的更换」。）
8. 请安装料盘单元 -LT 用废料带箱 （上侧）。
9. 请拆下不良元件排出盒。
10.移动元件相机的安装位置，变更到模组内的右侧。（参考 「8.1 元件相机的更换」。）
11.请安装对应于料盘 -LT 的吸嘴平台。　
12.将模组返回到基座上。（参考 「5.1 模组的拉出 / 插入」。）
䕧䗕ῑ
ᅮԡ㶎ϱ
0(&6
0(&6
ܗӊⳌᴎ
ϡ㡃ܗӊᥦߎⲦ
ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ਌ఈᑇৄ
NXTMTU004
