6. 预防保养 QD145-11
306 NXT II 机械手册
6.11.12 搬运轨道 CZ 轴皮带张力的检查·调整
在发生如电路板异常的时候，请检查搬运轨道传送带。
M3-2 搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25～52 单搬运轨道
B 156 ± 10 94 ～ 166 双搬运轨道
C 96 ± 10 58 ～ 106 双搬运轨道
D 165 ± 10 99 ～ 175 三搬运轨道
0(&6D
ᓴҾ
(A)
䋼ऩᨀ䖤䔼䘧䋾
0(&6D
䋼ঠᨀ䖤䔼䘧䋾
(B)
ᓴҾ
(C)
QD145-11 6. 预防保养
NXT II 机械手册 307
M6-2 搬运轨道的规定张力
ᓴҾ
0(&6
㧨ϝᨀ䖤䔼䘧㧪
'
'
'
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 63±10 38～73 -
B 45 ± 10 27 ～ 55 仅仅是单搬运轨道
01MEC-0214Sa
(A)
(B)
(B)
ᓴ䕂
ᓴҾ
㧨ऩᨀ䖤䔼䘧㧪
ᓴҾ
6. 预防保养 QD145-11
308 NXT II 机械手册

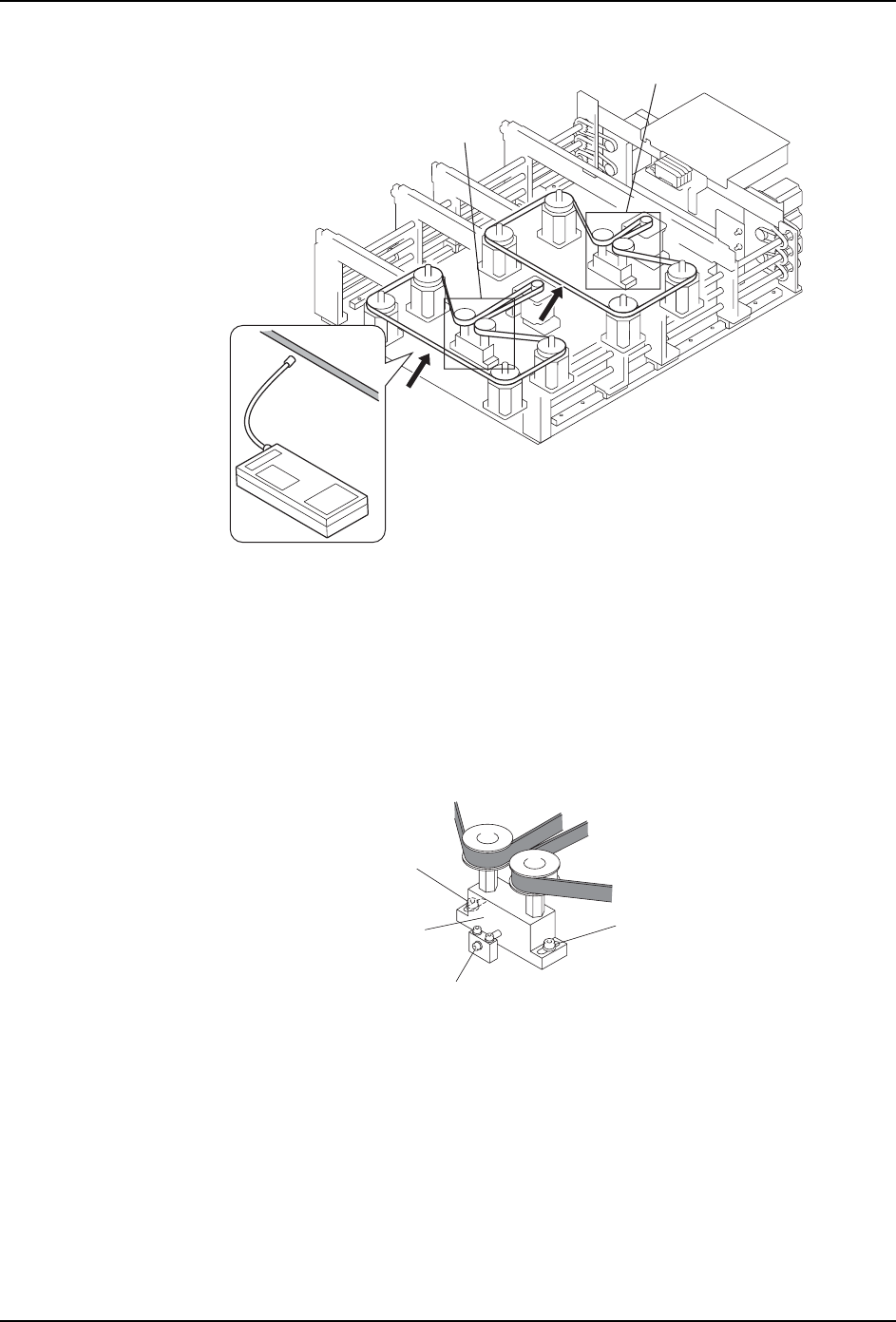

检查·调整方法
1. 请准备张力仪。
2. 请在皮带的跨度中央测定张力，确认测定值在公差范围以内。
3. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开张力轮支架的固定螺栓。
b. 旋转调整螺栓，使其达到规定值进行调整。
c. 请拧紧张力轮支架的固定螺栓。
d. 请再次测定皮带张力，确认是否在公差范围内。
ᓴ䕂
ᓴ䕂
ᓴҾ
01MEC-0216Sa
(A)
(A)
㧨ঠᨀ䖤䔼䘧㧪
01MEC-0215Sa
ᓴ䕂ᅮഫ
ᅮ㶎ᷧ
ᅮ㶎ᷧ
䇗ᭈ㶎ᷧ
