QD145-11 8. 部件的更换 NXT II 机械手册 475 4. 请拆除下盖板的固定螺丝 (8 个 )。 5. 请拉出下盖板到面前。 ϟⲪᵓ 01MEC-0476S
8. 部件的更换 QD145-11
474 NXT II 机械手册

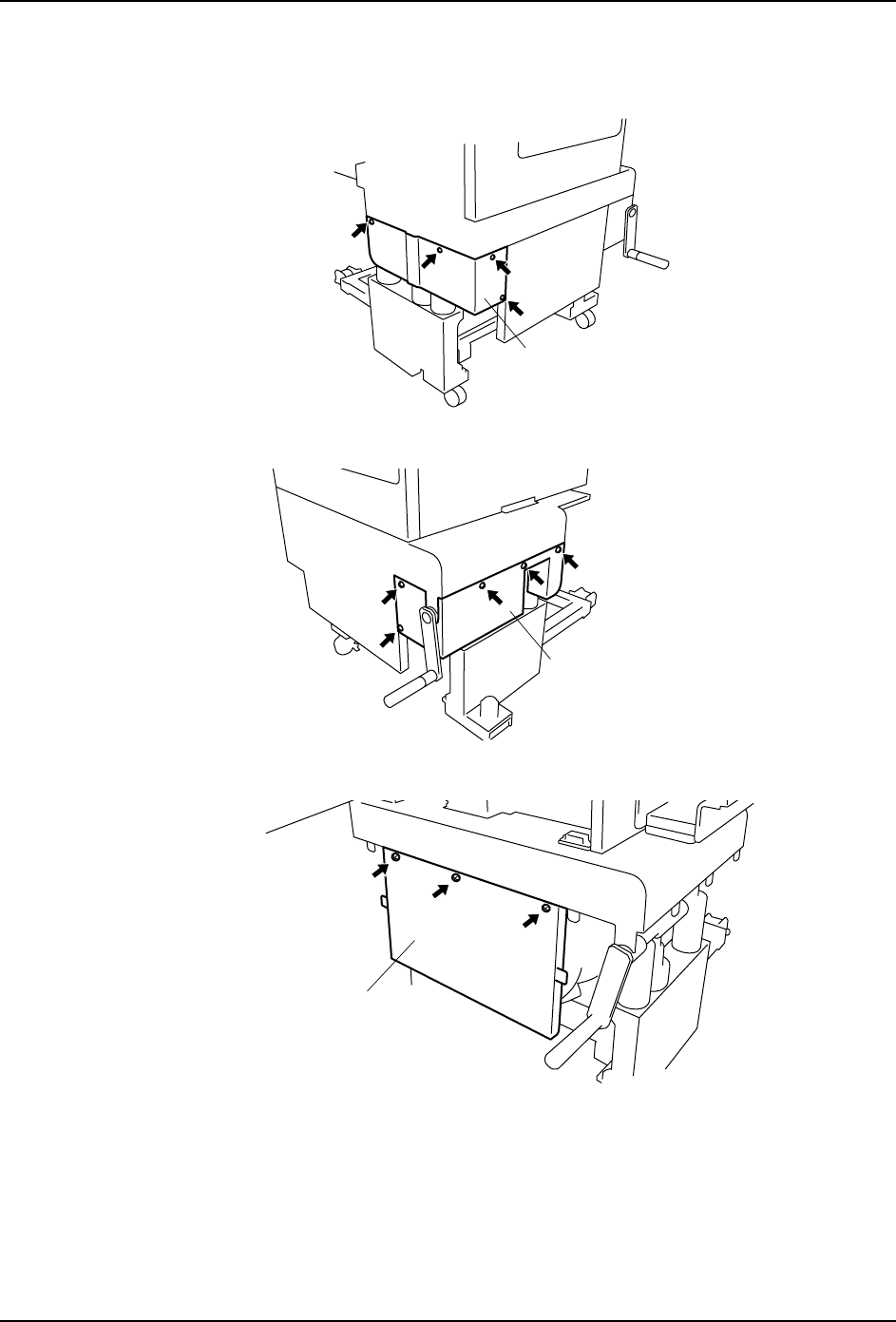

下盖板
1. 请取下下盖板 ( 左侧 )。
2. 请取下下盖板 ( 右侧 )。
3. 请取下下盖板 ( 前面 )。
ϟⲪᵓᎺջ
01MEC-0465Sa
ϟⲪᵓ㧔েջ㧕
01MEC-0474S
ϟⲪᵓ㧔ࠡջ㧕
01MEC-0475S
QD145-11 8. 部件的更换
NXT II 机械手册 475

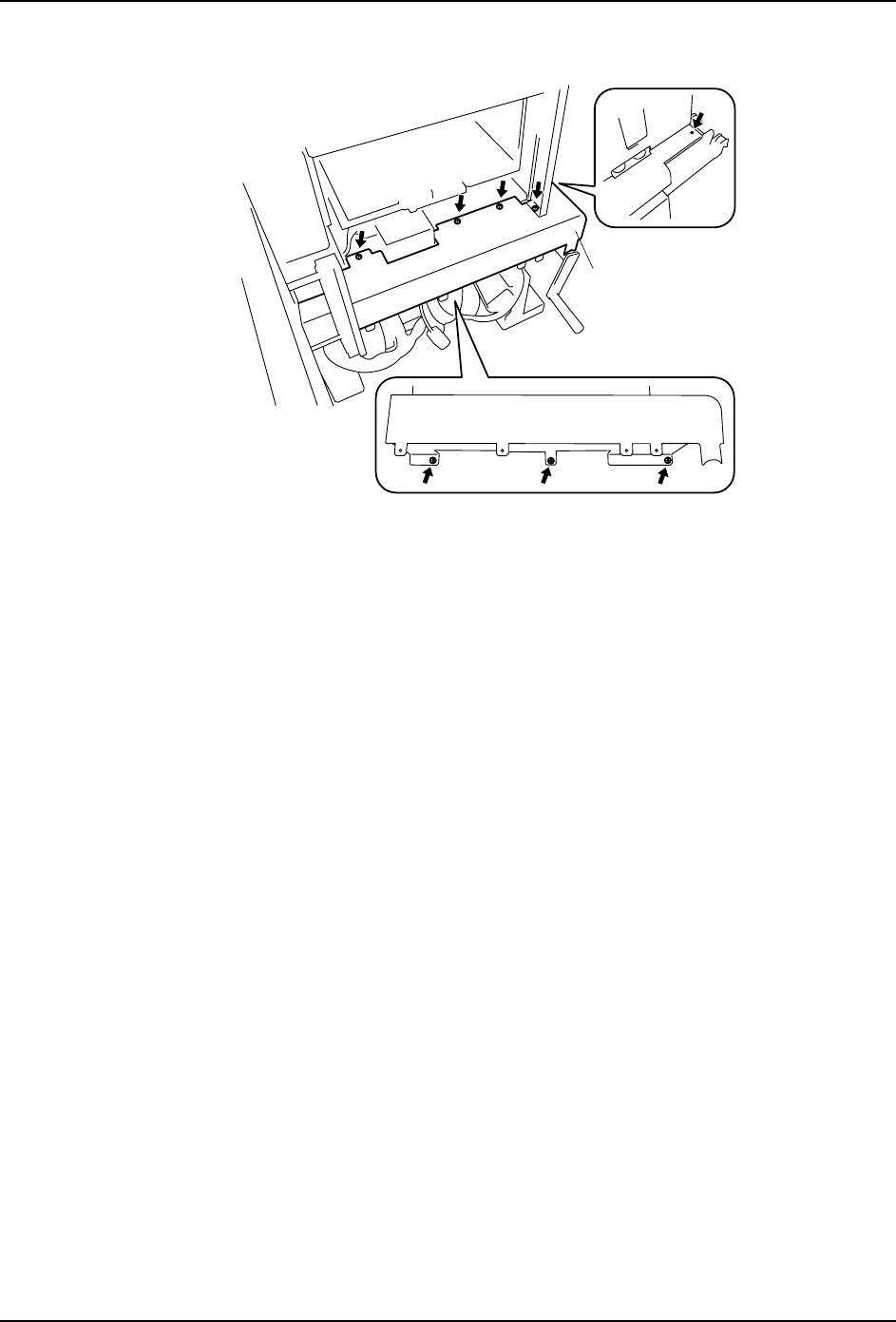

4. 请拆除下盖板的固定螺丝 (8 个 )。
5. 请拉出下盖板到面前。
ϟⲪᵓ
01MEC-0476S
8. 部件的更换 QD145-11
476 NXT II 机械手册
8.24 料盘单元 -LTC·基座之间插座的更换
8.24.1 必要工具
六角扳手一套
8.24.2 更换方法
万一分解料盘单元 -LTC·基座部分插座的时候，请按照下述要点组装插座。
1. 将主电源开关 OFF。

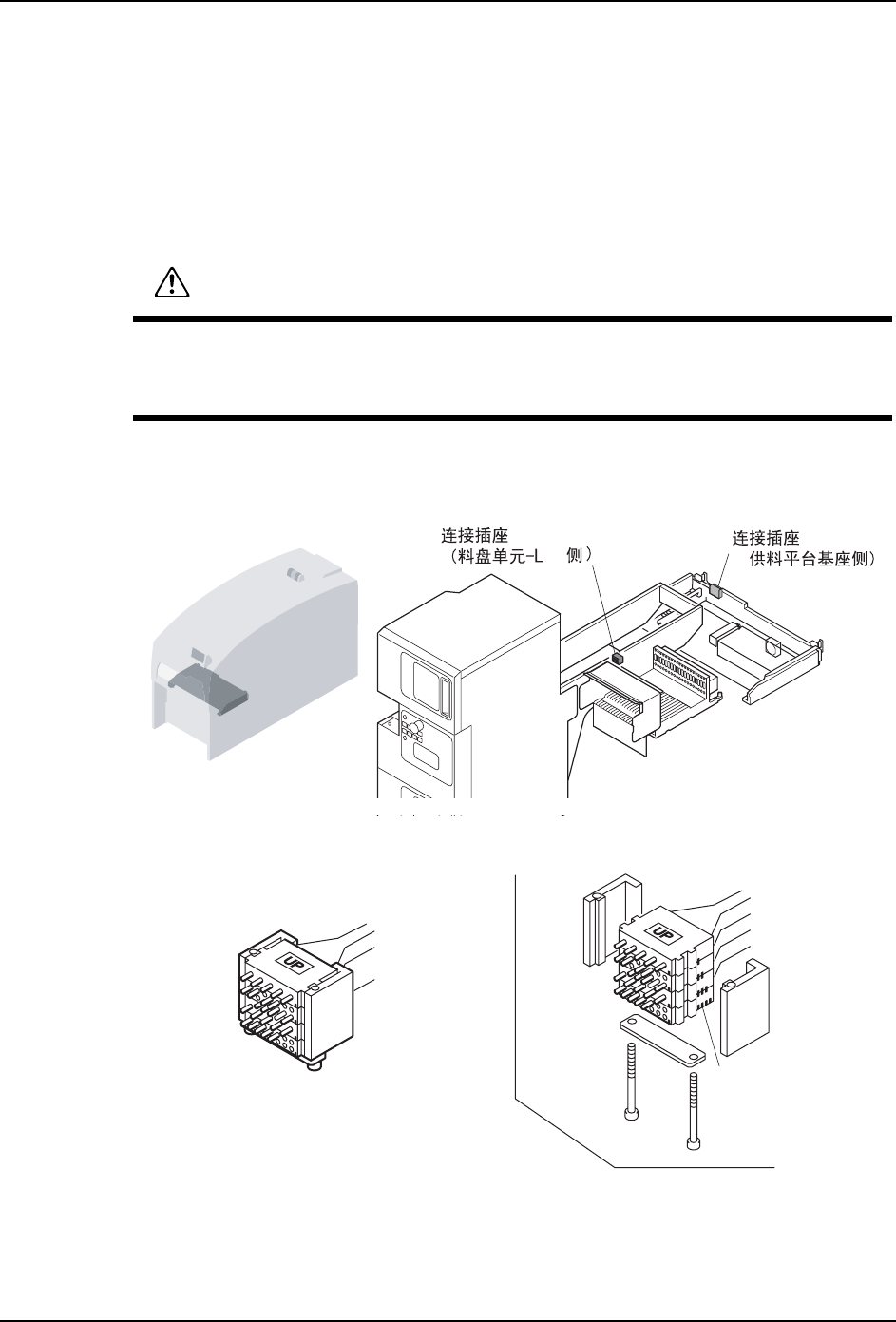

2. 在料盘单元 -LTC 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-0519S
7&
01MEC-0523S
䆚߿㒓
䖲ᦦᑻ˄᭭Ⲭऩܗ/7&ջ˅
