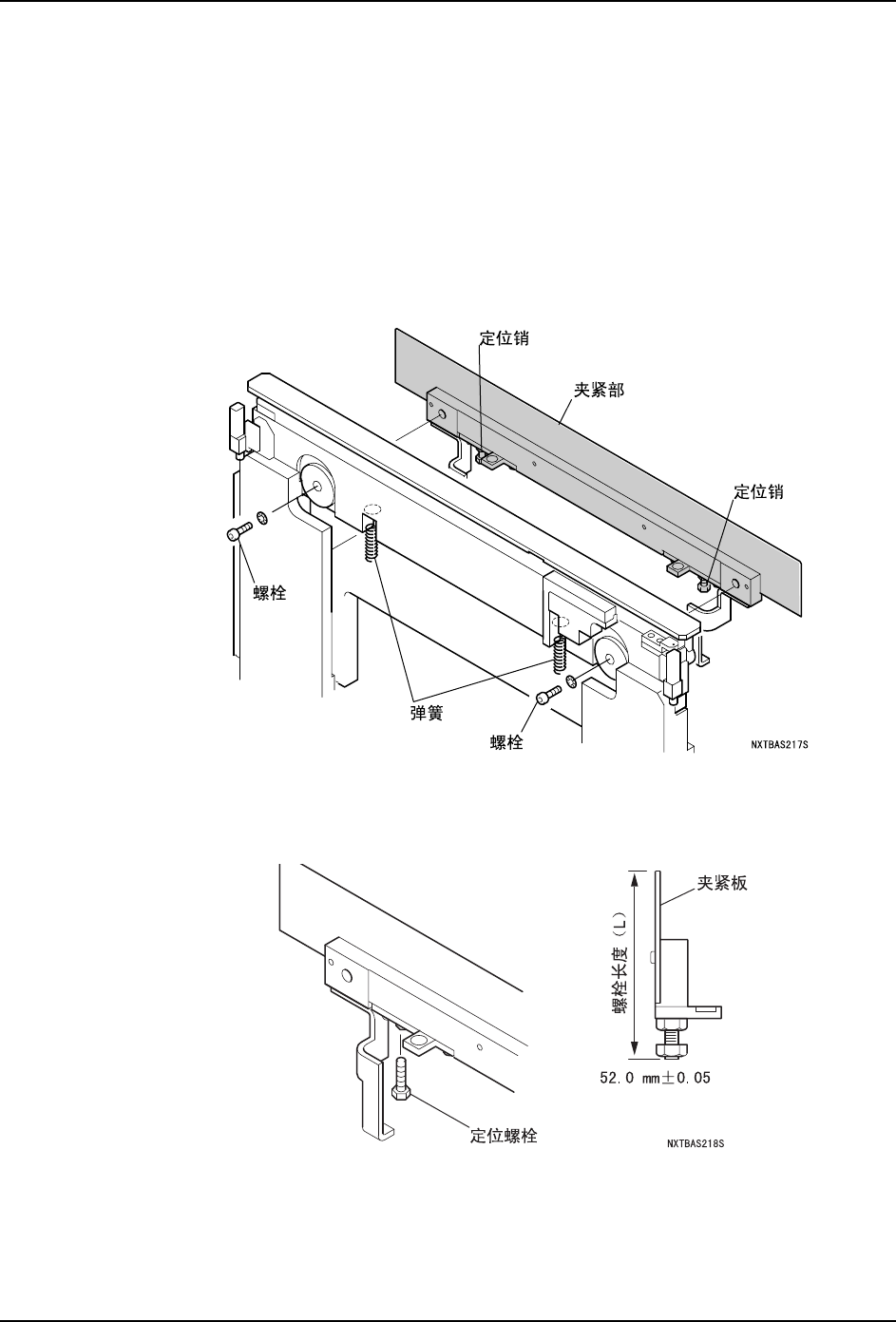

QD145-11 7. 消耗品的更换 NXT II 机械手册 327 7.4 电路板夹紧部定位螺栓 7.4.1 更换时期 电路板夹紧异常时。 7.4.2 更换方法 1. 请拉出模组。 （参考 「5.1 模组的拉出 / 插入」 ） 2. 请将主电源开关 OFF。 3. 请拧松螺栓拆下夹紧部分。此时，请注 意不要遗失弹簧。 备注 )上图是 M3-2 模组的基准侧的轨道。 请将从动侧轨道也同样地拆除。 此外， 定位销的数 量对于每一根轨道为 …
7. 消耗品的更换 QD145-11
326 NXT II 机械手册
7.3 搬运轨道传送带清洁器
7.3.1 更换时期
电路板搬运异常时
7.3.2 更换方法
1. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。

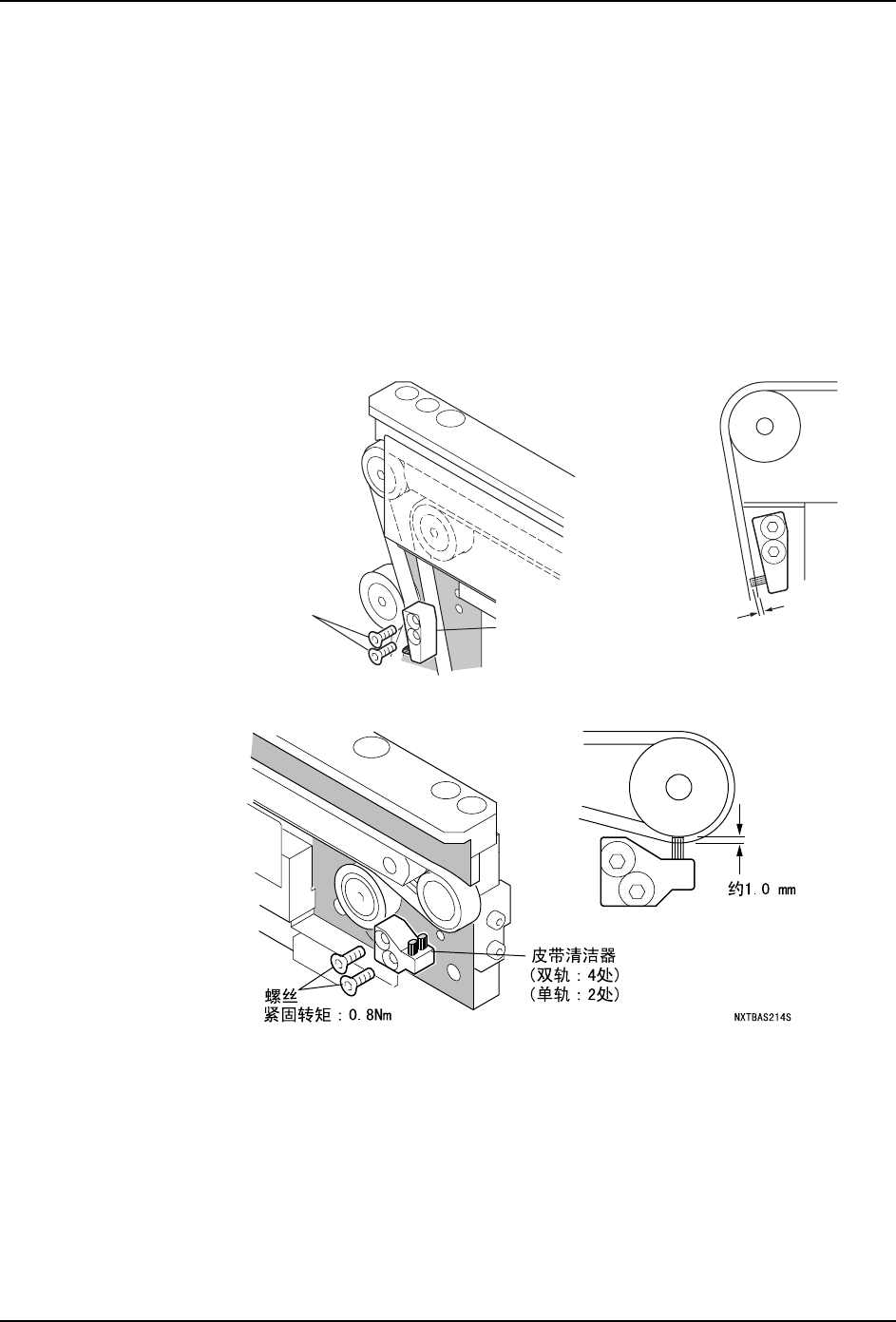

3. 请更换传送带清洁器。安装新的清洁器时，请将毛刷部分押紧在距离搬运轨道传送带约
1.0mm 处固定。
<M3-2 模组 >
<M6-2 模组 >
4. 请将主电源开关 ON 后接通模组电源。
5. 插入模组。（参考 「5.1 模组的拉出 / 插入」）
