5.5 料盘单元 -L 的拆除 / 安装
5.5.1 准备
在安装料盘单元 -L 前，有必要从模组拆除与料带元件相关的单元以及变更元件相机位置。

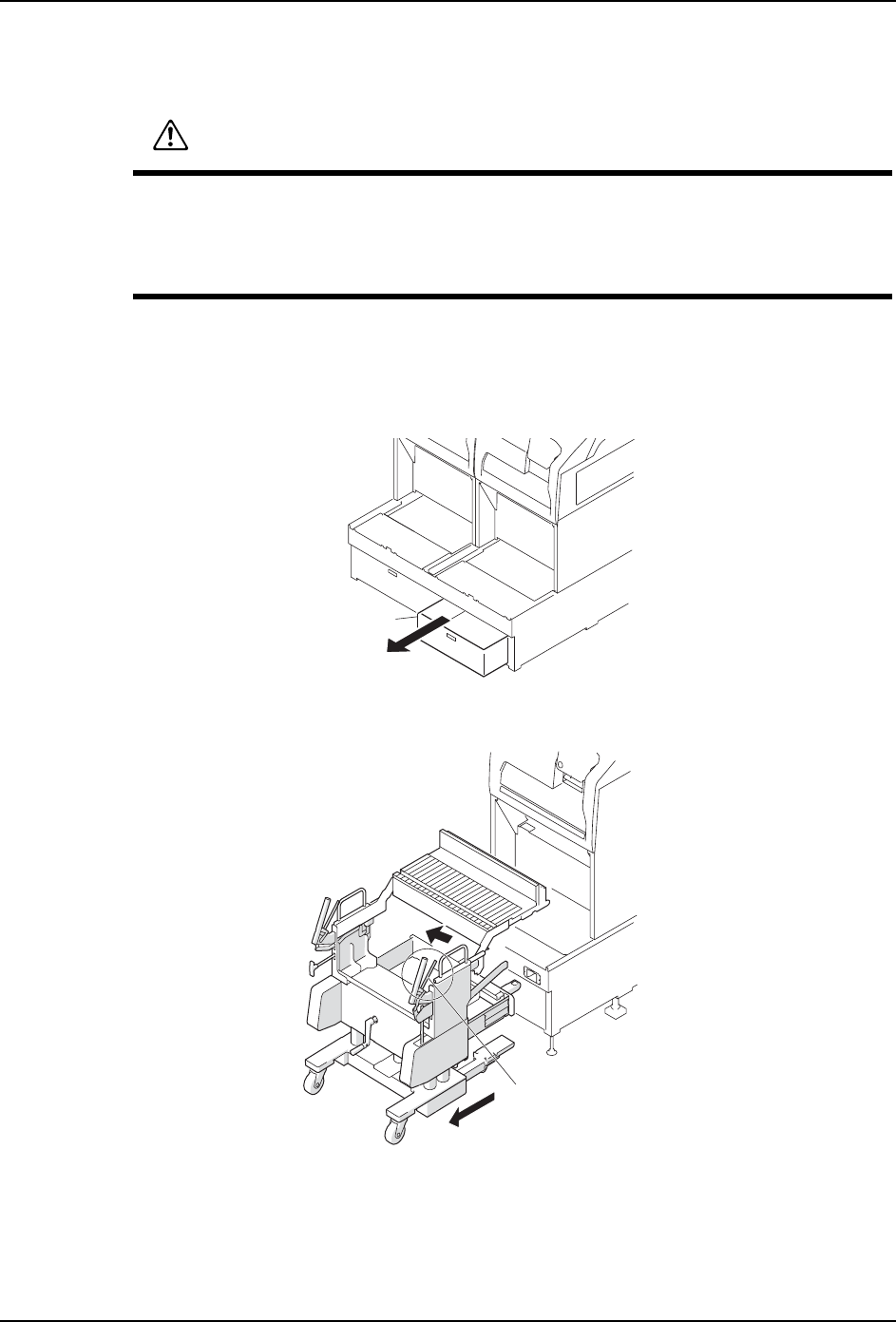

1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考「5.3 料站托架的拆除 / 安装（使用 PCU 时）」。
3. 请拉出模组。( 参考 「5.1 模组的拉出 / 插入」。)
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -L，对模组进行料盘单元 -L 的安装 /
卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -L 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因为有可能使机
器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
ᇐ৥㞖䫕ᅮ㾷䰸ᴚ
1;723(6
5. 基本操作 QD145-11
128 NXT II 机械手册

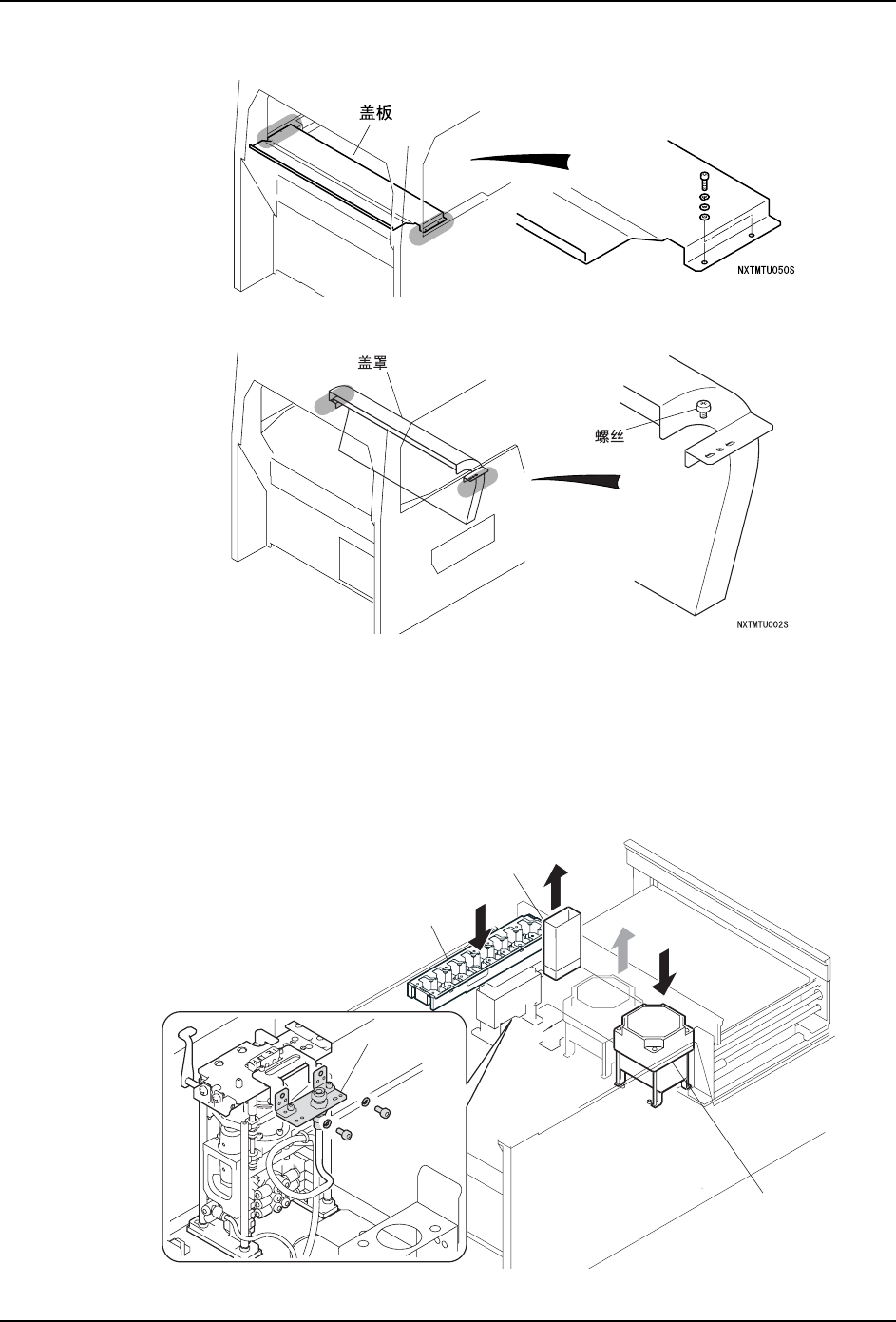

4. 请拆除供料器安装部的盖板。
5. 请拆下定位螺丝，卸下废料带处理箱。
6. 拆下不良元件排出盒。
7. 移动元件相机的安装位置，变更到模组内的右侧。( 参考 「8.1 元件相机的更换」)
8. 安装对应于料盘 -L 的吸嘴平台。　
备注 )使用对应置放台类型清扫刷单元（选项）的吸嘴更换器的时候，在安装吸嘴置放台前，
请拆除在清扫刷单元橡胶垫部分的筋板，拆除的筋板请放置在不高出搬运轨道的吸嘴
更换器旁的空处。拆下来的螺栓和垫圈请注意保管不要遗失。
NXTMTU003Sd
ㄟᵓ
ܗӊⳌᴎ
ϡ㡃ܗӊᥦߎⲦ
ᇍᑨ᭭Ⲭऩܗ/
਌ఈ㕂ᬒৄ
QD145-11 5. 基本操作
NXT II 机械手册 129
9. 将模组返回到基座上。( 参考 「5.1 模组的拉出 / 插入」)
5.5.2 安装方法
1. 将料盘单元 -L 配置在模组前面。
2. 将料盘单元 -L 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。
3. 慢慢地将料盘单元 -L 压入模组内。请确实压入到最里面。料盘单元 -L 自动地锁定在模
组上。
NXTMTU004
警告
在将料盘单元压入机器时，请确认料盘单元盒基座之间是否有别的操作者。存在在料
盘单元和本机器之间将身体夹住而造成重伤和压死的危险。
