6. 预防保养 QD145-11 322 NXT II 机械手册 01MEC-1058S (1) (2) (3) (4) (5) (6) (7) (5) (5) (8) (9) (10) Ⲫᵓ ᇍᑨ᭭᭫ൟᠬᶊ P CU-2
QD145-11 6. 预防保养
NXT II 机械手册 321

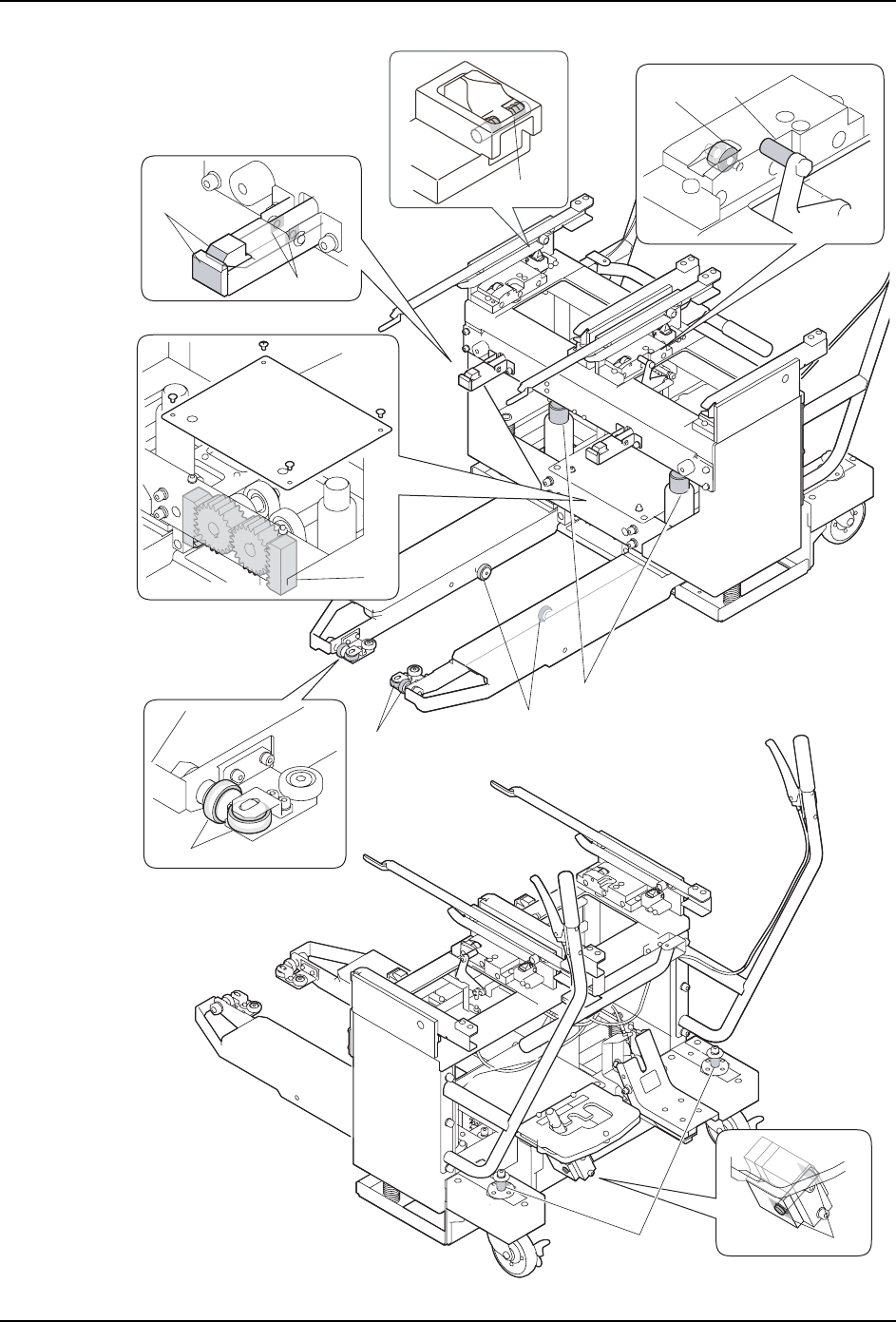

对应料斗型料盘托架的 PCU-2
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请用干净的布擦去加油地方的污垢。
2. 请取 0.3cc 的 Daphne Exponex No.2 到毛刷上。
3. 请给加油地方涂敷润滑油。
·对 (1)、(6) 的上下驱动用轴的加油，请在变更高度手柄的蓝色位置切换、涂敷润
滑油。
·对 (2) 的上下驱动轴用齿轮的加油，请拆除盖板，在齿轮的齿面涂敷涂敷润滑油。
·对 (4)、(7)、(8)、(10) 的支点销的加油，请在滑轨部的间隙周围涂敷润滑油。
·对 (5) 的滚轮的加油，请在滚轮侧面和轴的间隙涂敷润滑油。
4. 请移动加油地方，让润滑油适应。
5. 请用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油地方 加油量
(cc)
Daphne Exponex
No.2( 出光 )
(1) 本体上下驱动用轴 (2 处 ) 0.3
(2) 上下驱动用齿轮的齿面 0.3
(3) 滑轨前端部 (2 处 ) 0.3
(4) 滑轨部的支点销 (2 处 ) 0.3
(5) 滚轮滑动部 (6 处 ) 0.3
(6) 脚轮部上下驱动用轴 (2 处 ) 0.3
(7) 变更高度手柄的的支点销 0.3
(11) 平板上的凸轮支点销
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处）
0.3
(11) 平板上的托盘锁定用销外围 (2 处） 0.3
(11) 平板上的挡块的支点销
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处）
0.3
6. 预防保养 QD145-11
322 NXT II 机械手册
01MEC-1058S
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(5)
(5)
(8)
(9)
(10)
Ⲫᵓ
ᇍᑨ᭭᭫ൟᠬᶊ
PCU-2
QD145-11 7. 消耗品的更换
NXT II 机械手册 323
7. 消耗品的更换
7.1 关于消耗品
消耗品就是伴随着机器的运转而损耗的物品，即使在机器的保修期内也收费。
关于作为消耗品的部件，请参考机器和各个单元的 「PARTS LIST」。
7.2 搬运轨道传送带
7.2.1 更换时期
电路板搬运异常时。
7.2.2 更换方法
请同时更换基准侧、从属侧的搬运轨道传送带。
备注 )在此，记述了 M6-2 模组的双搬运轨道上的更换方法。对于 M6-2 单搬运轨道、M3-2 搬
运轨道的搬运轨道传送带的更换方法也同样。

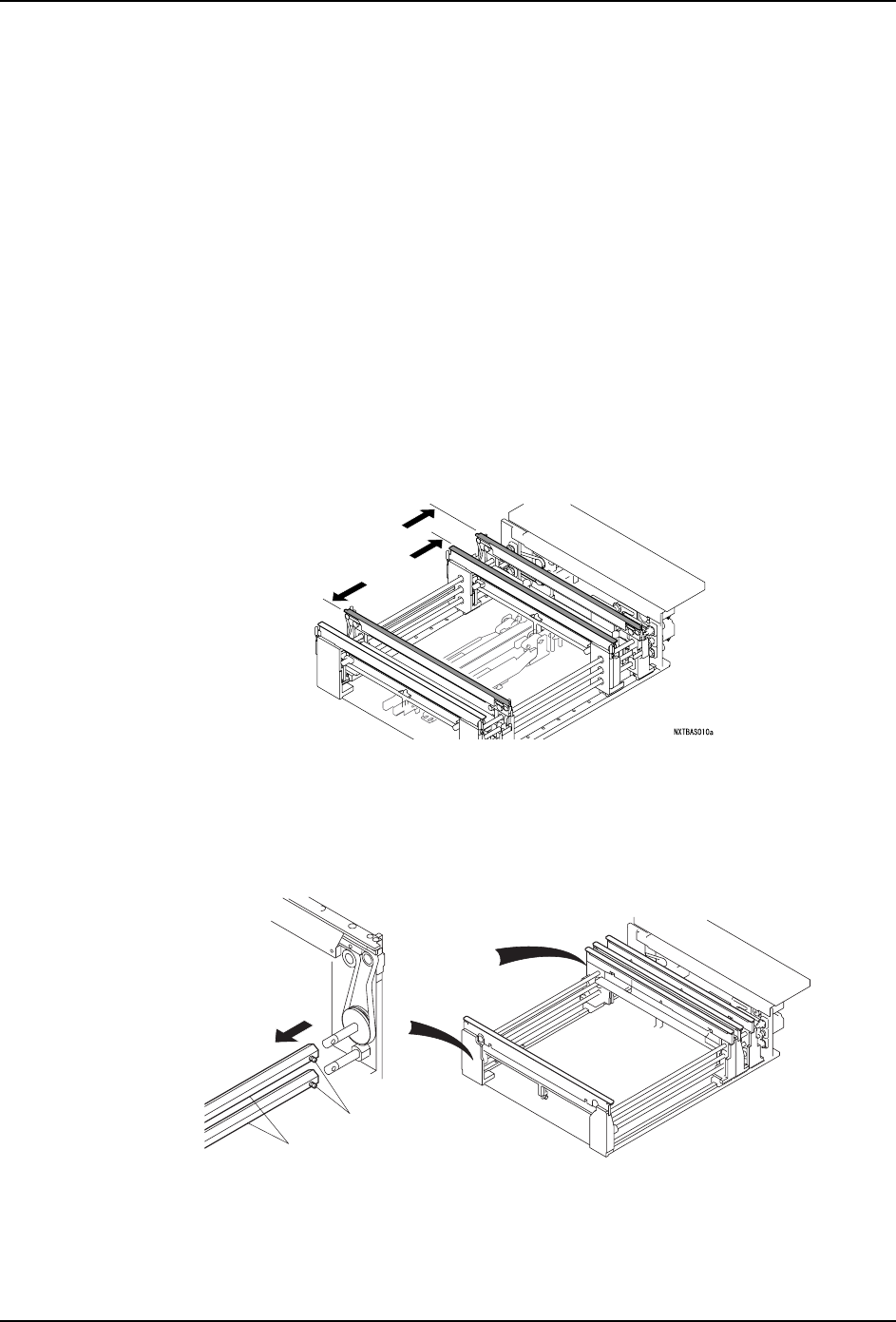

1. 请将轨道移动到便于更换传送带的位置。
2. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」）
3. 将主电源开关 OFF。
4. 请拧松通道 1 和通道 2 用的六角棒面前和里端的安装螺丝。错开六角棒， 腾出使传送带
通过的空间。
NXTBAS011Sb
ᅝ㺙㶎ϱ
݁㾦Ầ
