8. 部件的更换 QD145-11 458 NXT II 机械手册 3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。 〈M3-2 模组〉 更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。 1. 将主电源开关 OFF，切断机器的电源。 2 . 拆 下 螺 栓( 4根)和 风 扇 的 插 座 ， 从 料 站 托 架 上 取 下D C电 源 盖 罩 。 3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩…
QD145-11 8. 部件的更换
NXT II 机械手册 457
3. 拆下插座后将风扇与盖板一起从机座中卸下， 拧下螺丝 (4 根 )， 将风扇从盖板中取出进
行更换。
8.18.4 料站托架 DC 电源用的风扇
〈M6-2 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺栓(4根)和风扇的插座，从料站托架上取下DC电源盖罩。
警告
更换作业请必须在切断电源后进行。
8. 部件的更换 QD145-11
458 NXT II 机械手册
3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
〈M3-2 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺栓(4根)和风扇的插座，从料站托架上取下DC电源盖罩。
3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
QD145-11 8. 部件的更换
NXT II 机械手册 459
8.19 料站托架·基座之间插座的更换
万一分解料站托架·基座部分的时候，请按照下述要点组装插座。
8.19.1 必要工具
六角扳手套件
8.19.2 M3-2 模组的时候
1. 将主电源开关 OFF，切断机器的电源。

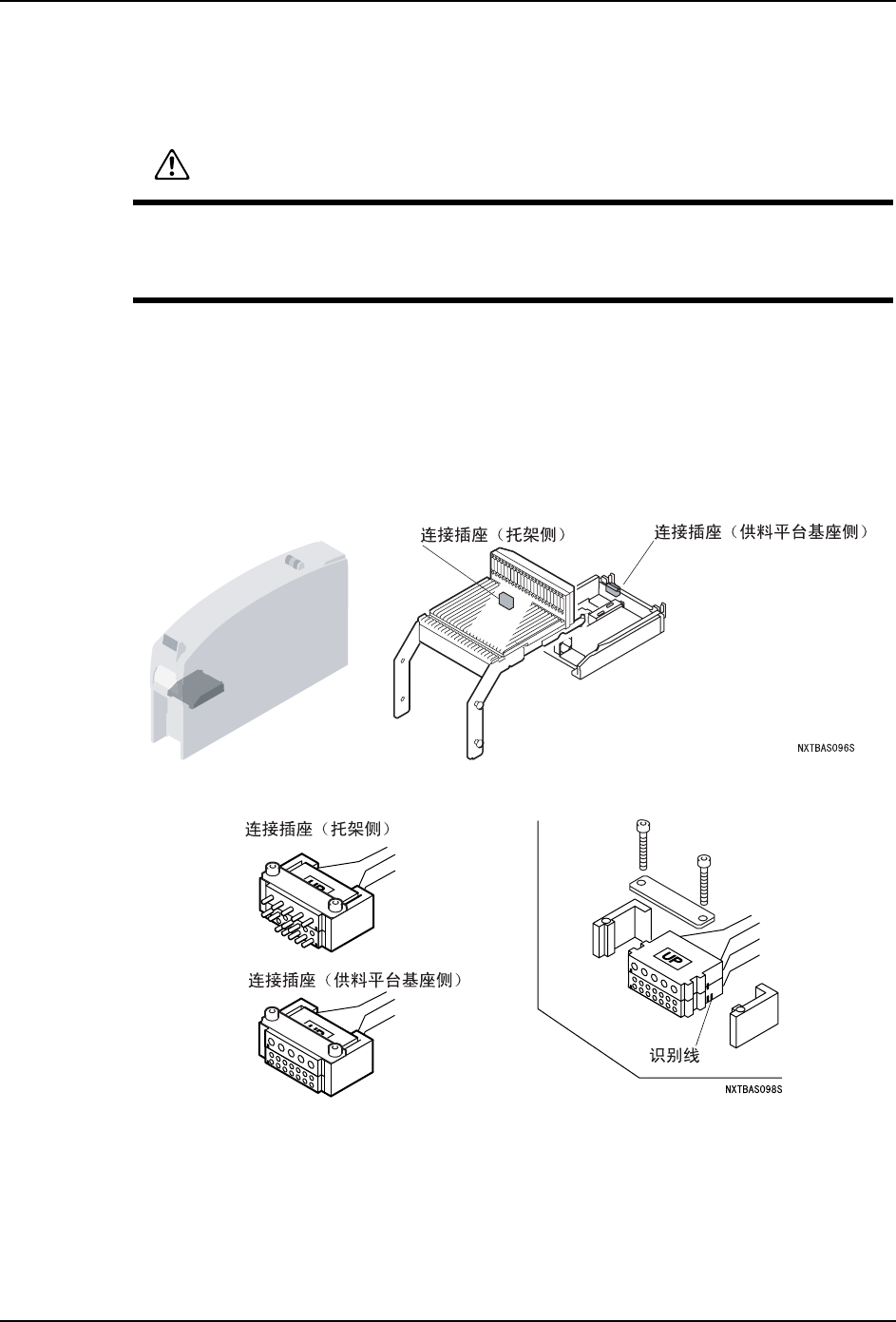

2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
