QD145-11 6. 预防保养
NXT II 机械手册 273

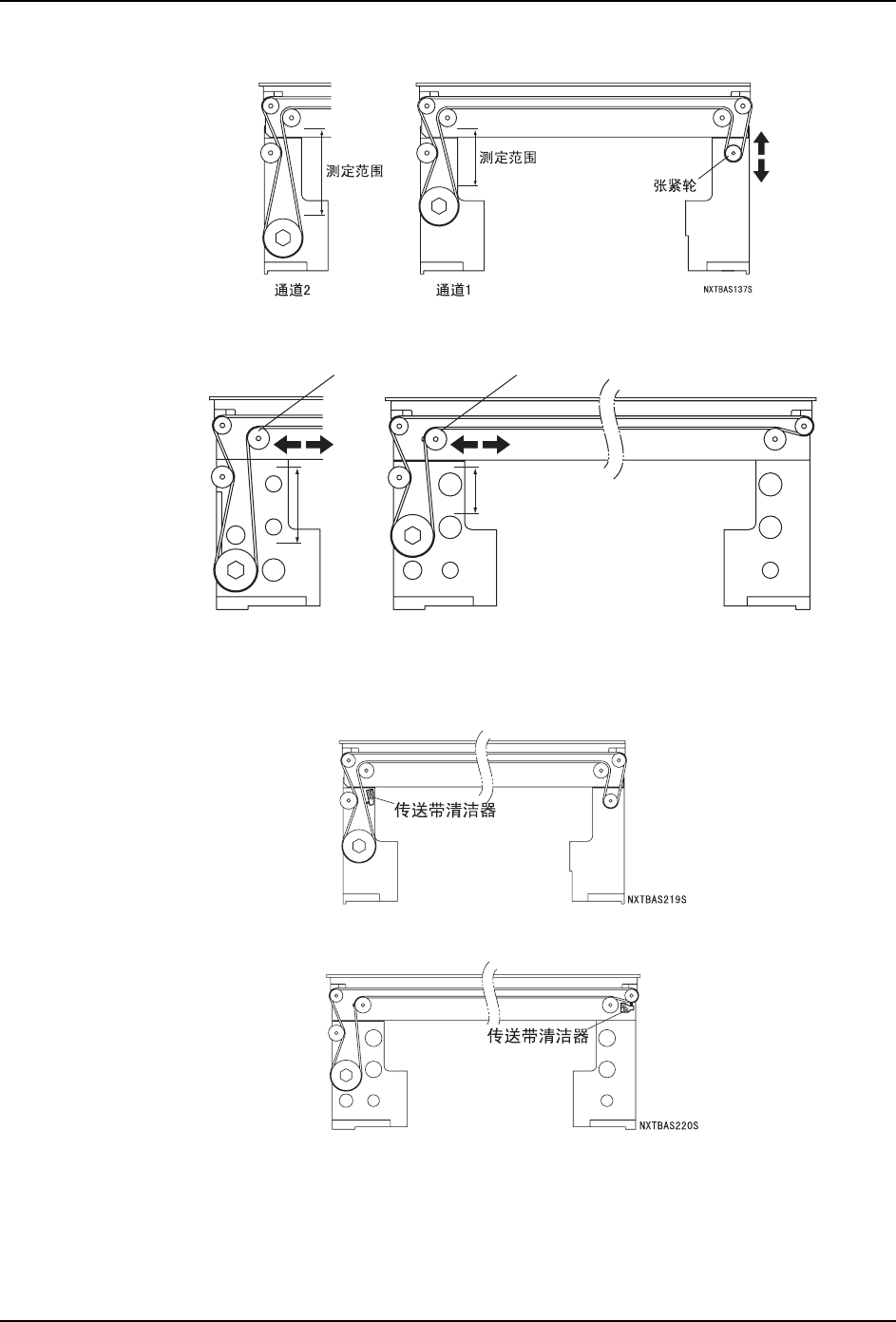

〈M3-2 模组〉
〈M6-2 模组〉
另外，请除去粘在传送带清洁器的刷子上的垃圾和灰尘。
〈M3-2 模组〉
〈M6-2 模组〉
01MEC-0363S
䗮䘧
䗮䘧
⌟ᅮ㣗ೈ
⌟ᅮ㣗ೈ
ᓴ㋻䕂
ᓴ㋻䕂
6. 预防保养 QD145-11
274 NXT II 机械手册

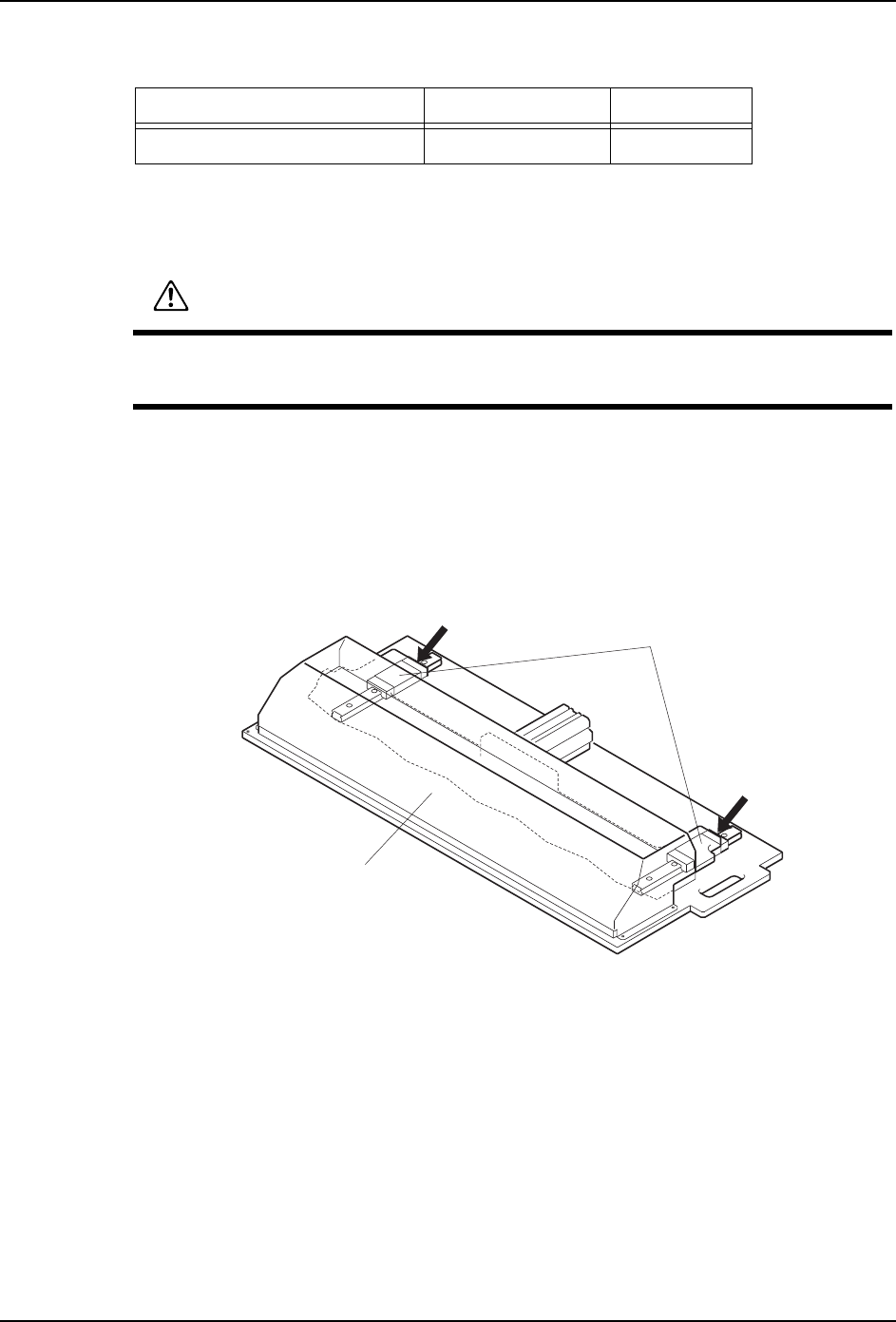

6.10.15 废料带处理单元的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 拆下废料带处理单元。( 详细请参考 「8.4 废料带处理单元的更换」)
2. 用清洁的布，擦去 LM 导轨的污垢。
3. 使用润滑油枪，给 LM 导块的油嘴各加 0.19cc 的 Daphne Exponex No.2。
4. 用清洁的布，擦去渗出的多余的润滑油。
5. 用手动将 XS 轴单元进行 1 次全程往复，使润滑油循环。
6. 再次擦去从 LM 导轨渗出的多余的润滑油。
7. 将废料带处理单元返回到原来的位置。( 详细请参考 「8.4 废料带处理单元的更换」)
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) LM 导轨 0.19
警告
在进行废料带处理单元的操作时，请绝对不要将手指放入输送槽内。安装有锐利的刀
（刃），有可能是手指受伤。
0(&6
/0ᇐഫ
䕧䗕ῑ
QD145-11 6. 预防保养
NXT II 机械手册 275

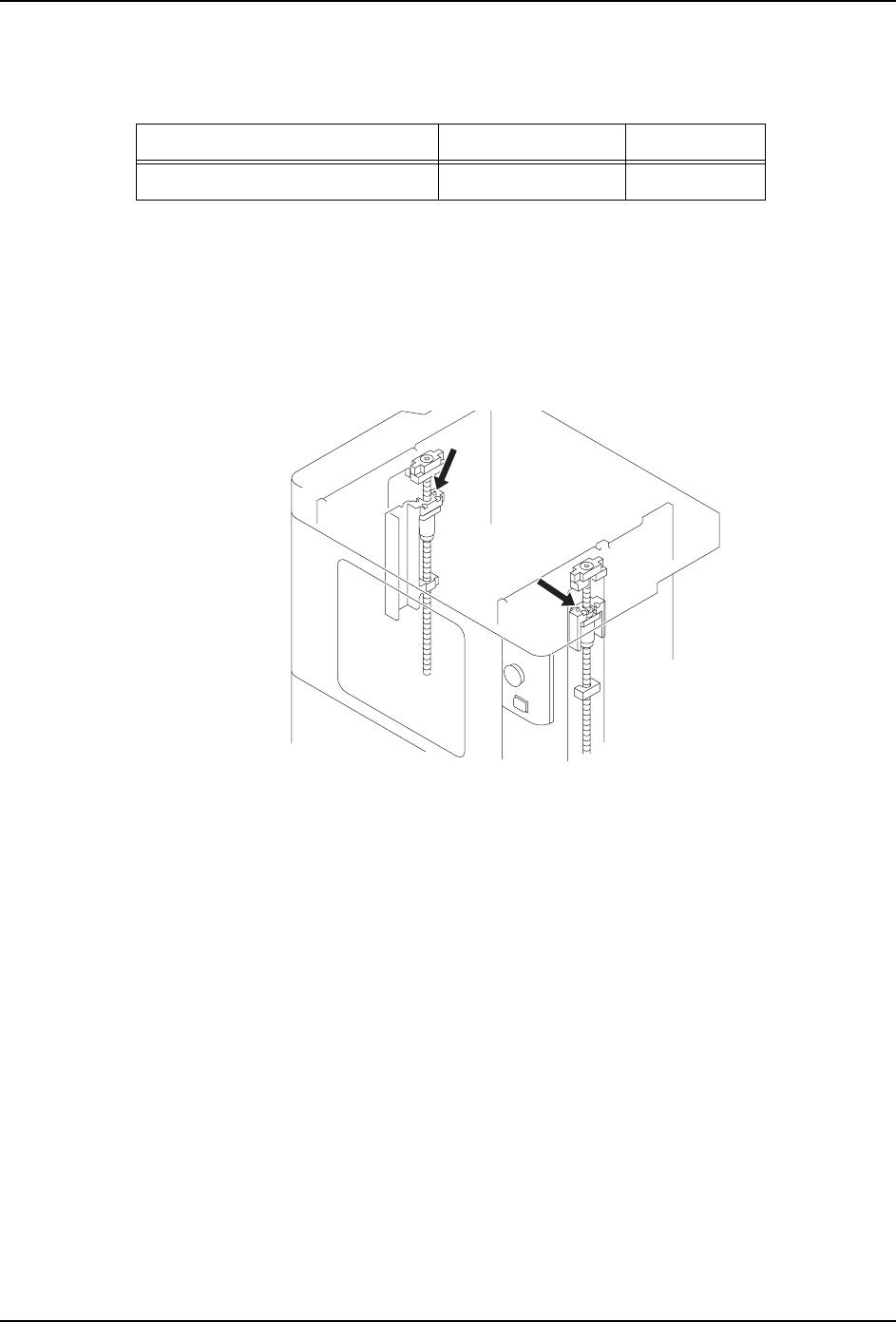

6.10.16 料盘单元 -L 驱动部的加油
〈TZ 轴滚珠丝杆〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -L 从模组上拆下来。( 详细请参考 「5.5 料盘单元 -L 的拆除 / 安装」)
2. 请拆除料盘单元 -L 的盖罩。( 详细请参考 「8.21 料盘单元 -L 盖罩的拆除 / 安装」)
3. 用清洁的布，擦去 TZ 轴滚珠丝杆的污垢。
4. 用润滑油枪对 TZ 轴滚珠丝杆的吸嘴各加 0.54cc 的 Daphne Exponex No.2。
5. 为了使润滑油循环，请用手动旋转 TZ 轴滚珠丝杆 ( 料盘箱上下一个往复运动 )。
※电源 OFF 的时候，TZ 轴处于锁定状态。因此，有必要松开锁定单元的紧固环，解除锁定。
( 详细请参考 「8.21 料盘单元 -L 盖罩的拆除 / 安装」)
6. 用清洁的布，擦去渗出的多余的润滑油。
7. 请安装料盘单元 -L 的盖罩。( 详细请参考 「8.21 料盘单元 -L 盖罩的拆除 / 安装」)
8. 将料盘单元 -L 安装到模组上。( 详细请参考 「5.5 料盘单元 -L 的拆除 / 安装」)
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ 轴滚珠丝杆 0.54
