9. 在操作面板上显示出拆下支撑板的向导。请更换通道 1 侧的支撑销 （2 块）。
a. 将通道 2 侧的支撑板压向后方滑动。（没有必要拆除板。）
b. 将通道 1 侧的后侧抬起，将全体稍微向己方拉出一些后从底板拆除。将支撑板（2 块）
从模组拆除。
c. 准备新的通道 1 侧板 （2 块）。将板的前侧挂在底板上，将后侧压下后安装。
备注 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
备注 )板在有咯噔感觉时定位。
01MEC-0286
01MEC-0208
(1)
(2)
01MEC-0210
(1)
(2)
QD145-11 5. 基本操作
NXT II 机械手册 167
d. 通道 2 侧板拉到靠近己方，抵住通道 1 侧板。
备注 )板在有咯噔感觉时定位。
10.拆除通道 2 侧盖板时，将板的右侧向上抬起，把全体向左方向拉出拆除。
备注 )在安装支撑板前，请用清洁的布擦去支撑板的上面和下面、底板的上面，确认没有芯
片元件和垃圾。
11.请按下 OK 按键。
12.请插入模组。（请参考 「5.1 模组的拉出 / 插入」）
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入锁定。没有锁定的时候，请稍微把模组拉回一些，重新将模组压入
到底。
13.搭载料盘单元 -L/LT/LTC 时，请拆除料盘单元 -L/LT/LTC。
14.按下 MANUAL 按键后用手动模式拔出。
15.按下 START 按键后，使搬运轨道宽度与 Job 一致后移动。
01MEC-0263
01MEC-0256
(2)
(1)
5. 基本操作 QD145-11
168 NXT II 机械手册
5.11 料盘单元 -M 的安装 / 拆除

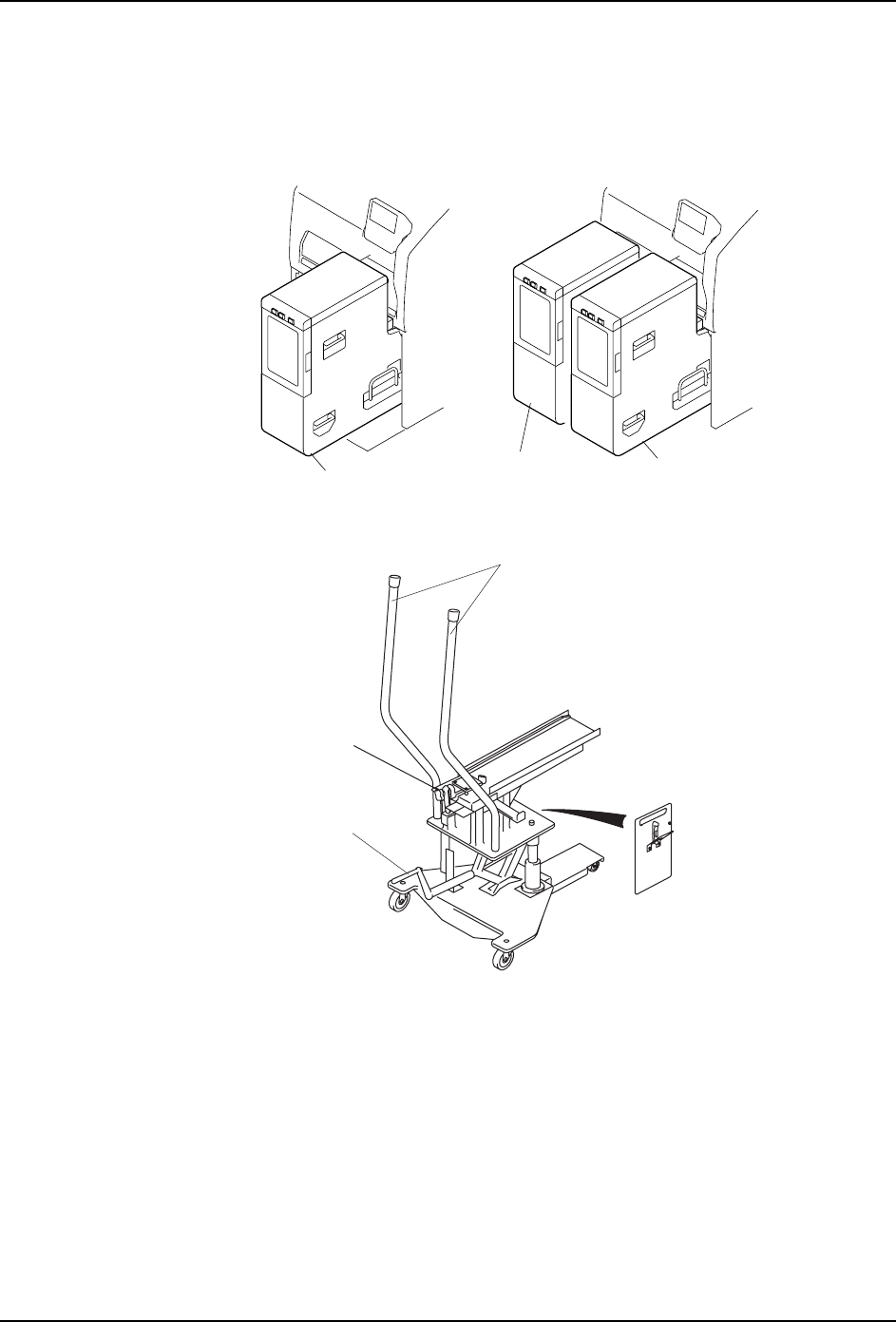

料盘单元 -M 安装到 M6-2 模组一侧或者两侧使用。在料站托架上称呼那些位置为位置 A, B。
请在位置 A, B 上，插入料盘单元 -M 的导轨到各自的料站 10, 35 上。
使用选项的专用更换台车时，可以更加有效地进行料盘单元的 -M 的安装 / 拆除的操作。
1;7078
6
ԡ㕂$
ԡ㕂%
ԡ㕂%
ऩջᨁ䕑 ঠջᨁ䕑
01NST-0395S
䇗ᭈ∈ᑇ⫼ᵓ
ᶘ
छ䰡⫼ᶘ
䫕ᅮᮟ䪂
