NXT机械手册.pdf - 第286页
QD145-11 6. 预防保养 NXT II 机械手册 263 6.10.10 V12 工作头的加油 备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。 1. 请拆下贴装工作头，安装到工作头维修 保养支架上。( 详细请参考 「5.8 贴装工作头的 拆 除/安 装 」 ） 2. 请取下贴装工作头侧面的盖板。 3. 请用清洁的布，擦去 Z 轴滚珠丝杆 (1) 和 Z 轴导向轴 （2）的污垢。 4. …
6. 预防保养 QD145-11
262 NXT II 机械手册

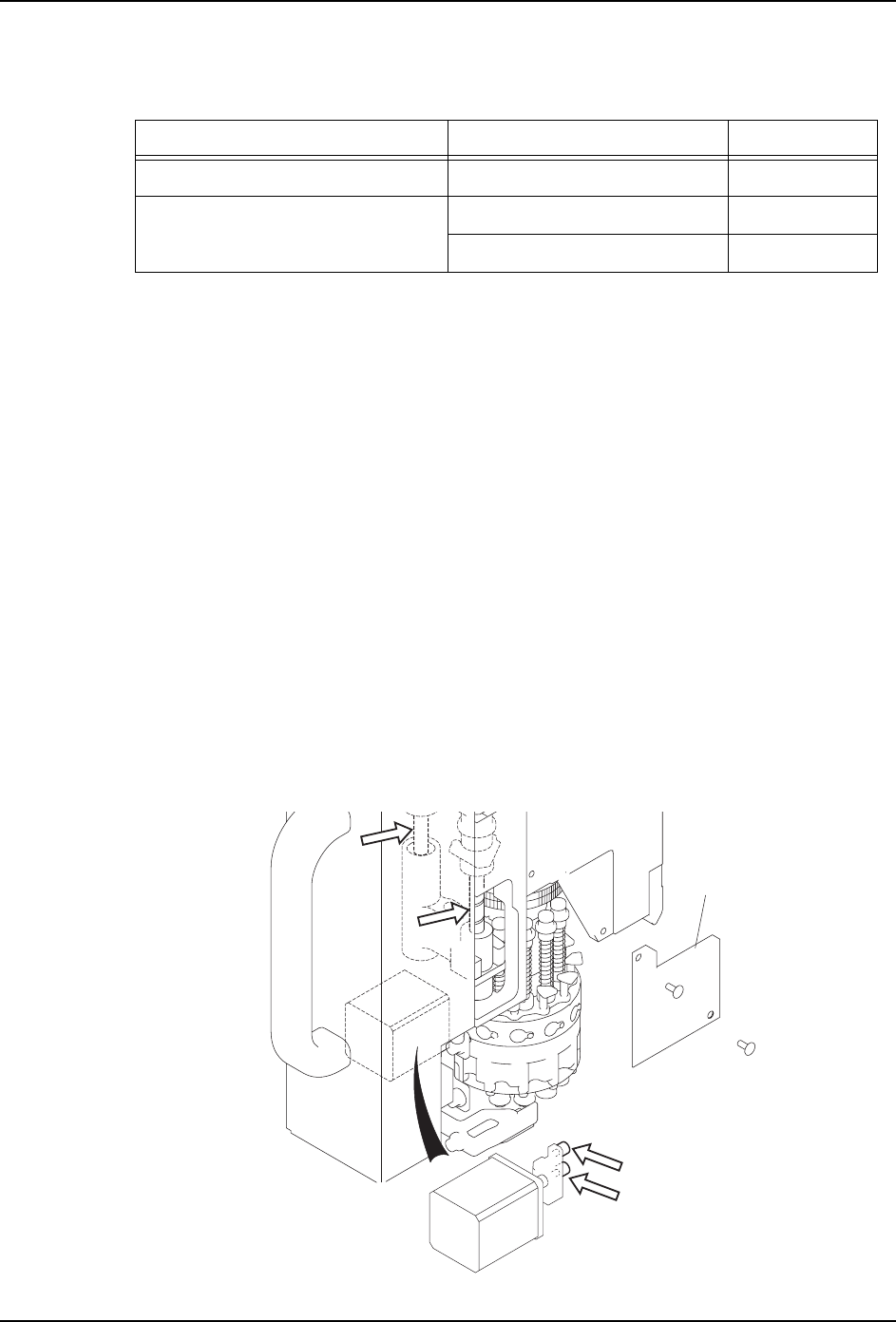

6.10.9 H12HS 工作头的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 拆除盖罩。
3. 用清洁的布，擦去Z轴滚珠丝杆(1)和Z轴导向轴（2）的污垢。
4. 取 0.058cc 的 NS7 或者 SRL 到毛刷上。
5. 请用刷子在 Z 轴滚珠丝杆 (1) 上均匀地涂敷润滑油。
6. 取 0.064cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在 Z 轴导向轴 (2) 上均匀地涂敷润滑油。
8. 用手动将 Z 轴上下移动，使润滑油循环。
9. 用清洁的布，擦去渗出的多余的润滑油。
10.用绵棒擦去机械阀驱动用凸轮推杆 （3）的污垢。
11.请使用绵棒在机械阀驱动用凸轮推杆（3）的内部和外周涂敷 0.004cc 的 Daphne Exponex
No.2。
12.使用绵棒擦去渗出的多余的润滑油。
润滑油 加油处 加油量 （cc）
NS7(NSK) 或者 SRL* （协同油脂） (1) Z 轴滚珠丝杆 0.058
Daphne Exponex No.2( 出光 ) (2) Z 轴导向轴 0.064
(3) 机械阀驱动用凸轮推杆 0.004
3
3
01MEC-0195Sb
1
Ⲫᵓ
2
QD145-11 6. 预防保养
NXT II 机械手册 263

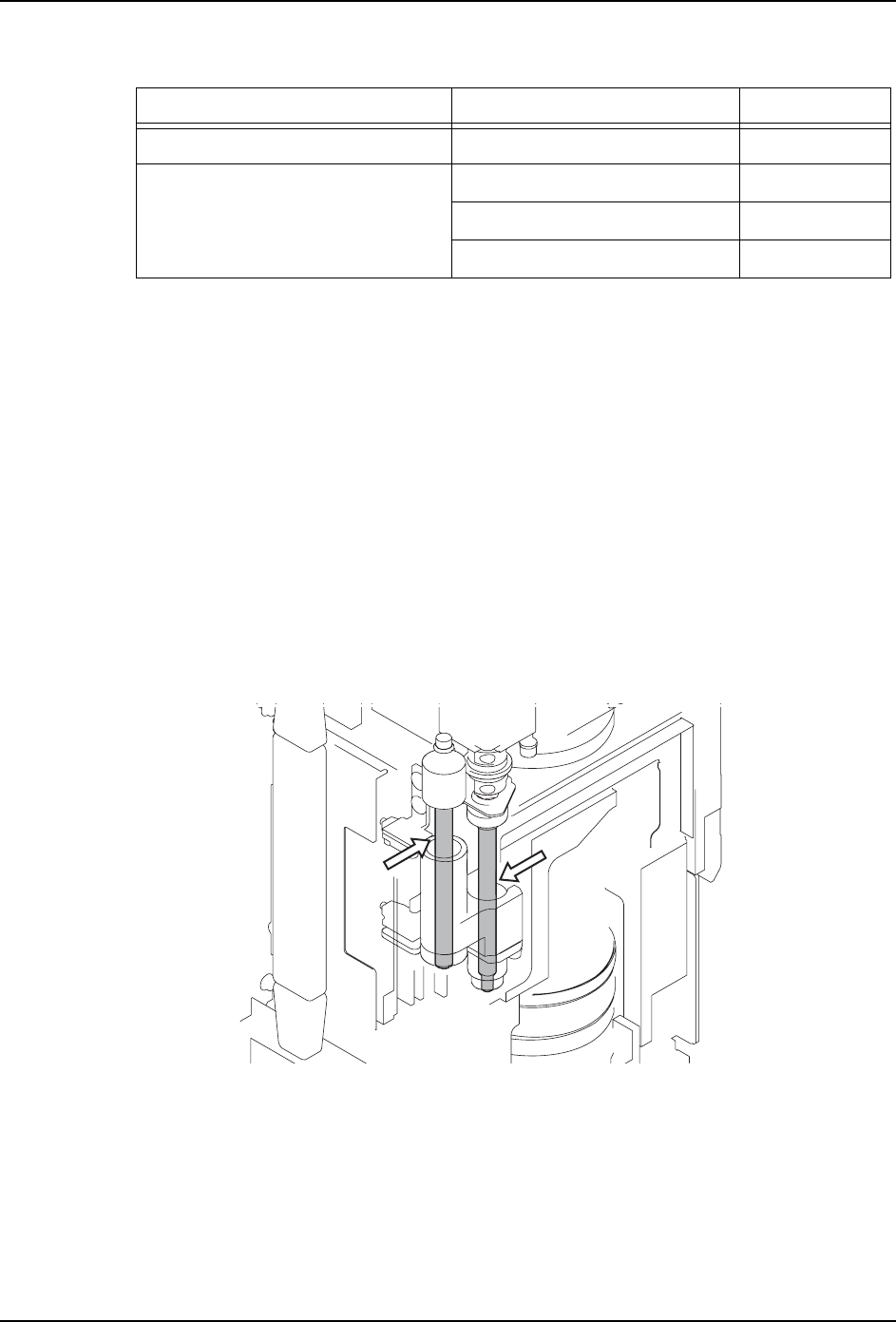

6.10.10 V12 工作头的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请拆下贴装工作头，安装到工作头维修保养支架上。( 详细请参考 「5.8 贴装工作头的
拆除/安装」）
2. 请取下贴装工作头侧面的盖板。
3. 请用清洁的布，擦去 Z 轴滚珠丝杆 (1) 和 Z 轴导向轴 （2）的污垢。
4. 取 0.058cc 的 NS7 或者 SRL 到毛刷上。
5. 请用刷子在 Z 轴滚珠丝杆 (1) 上均匀地涂敷润滑油。
6. 请取 0.064cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在 Z 轴导向轴 (2) 上均匀地涂敷润滑油。
8. 用手动将 Z 轴上下移动，使润滑油循环。
9. 用清洁的布，擦去渗出的多余的润滑油。
10.用绵棒擦去机械阀驱动用凸轮推杆 （3）的污垢。
11.请使用绵棒在机械阀驱动用凸轮推杆 （3）的内部和外周涂敷 0.004cc 的 Daphne Ex
-
ponex No.2。
润滑油 加油处 加油量 （cc）
NS7 （NSK）或者 SRL （协同油脂） (1) Z 轴滚珠丝杆 0.058
Daphne Exponex No.2( 出光 ) (2) Z 轴导向轴 0.064
(3) Z 轴导向轴 0.004
(4) 机械阀驱动用凸轮推杆 0.01
1
2
01NST-0883
6. 预防保养 QD145-11
264 NXT II 机械手册
12.使用绵棒擦去渗出的多余的润滑油。
13.请移动任意的升降杆到凸轮槽的槽 （4）入口附近。
14.请使用棉棒，涂敷 0.01cc 的 Daphne Exponex No.2 到凸轮槽的槽 （4）入口部分。
15.用手动将 R 轴在 90 度以上的范围内往复旋转，使润滑油粘合在升降杆的凸轮推杆上的
凸轮槽的槽全体部分。
16.为了使润滑油粘合，请将付着在使用的升降杆等上的多于的润滑油用清洁的布擦去。
3
3
01NST-0885S
ᴎẄ䯔偅ࡼ⫼䕀㞖
01NST-0951S
⍺⒥⊍⍖ᭋ䚼ߚ
ߌ䕂ῑⱘῑ
ߌ䕂ᴚ
