6. 预防保养 QD145-11 302 NXT II 机械手册 4. 根据需要，请使用吸嘴清扫用通条，清扫 吸嘴内部。 备注 )关于使用通条的吸嘴内部的清扫方法，请参考 「6.11.5 吸嘴的清扫」 。 5. 根据需要，请使用超声波冲洗器 清扫吸嘴。 注意 )使用超声波冲洗 器时，请取下 吸嘴内的过滤器。 或者不要把过滤器浸 在冲洗液中， 用 与带橡胶的吸嘴的同样方法， 设置吸嘴后进行清洗。 关于超声波冲洗器使用时的注意事 项和带橡胶…
QD145-11 6. 预防保养
NXT II 机械手册 301
6.11.6 H04S 工作头用吸嘴的清扫和吸嘴过滤器的更换
当吸取异常的时候，或者φ 2.5 以下的吸嘴约每 2 周、φ 3.7 以上的吸嘴约每 3 进行清扫。
过滤器的污垢严重的时候，请与新的过滤器更换。
注意 )根据机器的周围环境和运转条件，更换时期的目标会变化。
更换方法
1. 从吸嘴置放台取出吸嘴。
2. 请使用气枪，吸嘴的下图地方吹拂压缩空气、除去灰尘等。
3. 过滤器的污垢严重的时候，与新的过滤器更换。请使用过滤器拆除用治具，从吸嘴上取
下过滤器。
01MEC-0934S
ఈⱘ䆒㕂՟
‵㛊䚼
⏙⋫⎆
ᓔᄨⱘᵓ㗙䞥ሲ㔥ㄝ
0(&6
ᇐῑ
ఈࠡッ⒥ࡼ䚼
㧨Ǿҹϟⱘఈ㧪
㧨ǾҹϞⱘఈ㧪
ᇐ䔼
ᇐῑ
ఈࠡッ⒥ࡼ䚼
ᇐ䔼
0(&6
䖛Ⓒ఼
⊏30*/=
⊏30*/=
䖛Ⓒ఼
㧨Ǿҹϟⱘఈ㧪
㧨ǾҹϞⱘఈ㧪
6. 预防保养 QD145-11
302 NXT II 机械手册
4. 根据需要，请使用吸嘴清扫用通条，清扫吸嘴内部。
备注 )关于使用通条的吸嘴内部的清扫方法，请参考 「6.11.5 吸嘴的清扫」。
5. 根据需要，请使用超声波冲洗器清扫吸嘴。
注意 )使用超声波冲洗器时，请取下吸嘴内的过滤器。或者不要把过滤器浸在冲洗液中，用
与带橡胶的吸嘴的同样方法，设置吸嘴后进行清洗。关于超声波冲洗器使用时的注意事
项和带橡胶的吸嘴的设置方法，请参考 「6.11.5 吸嘴的清扫」。

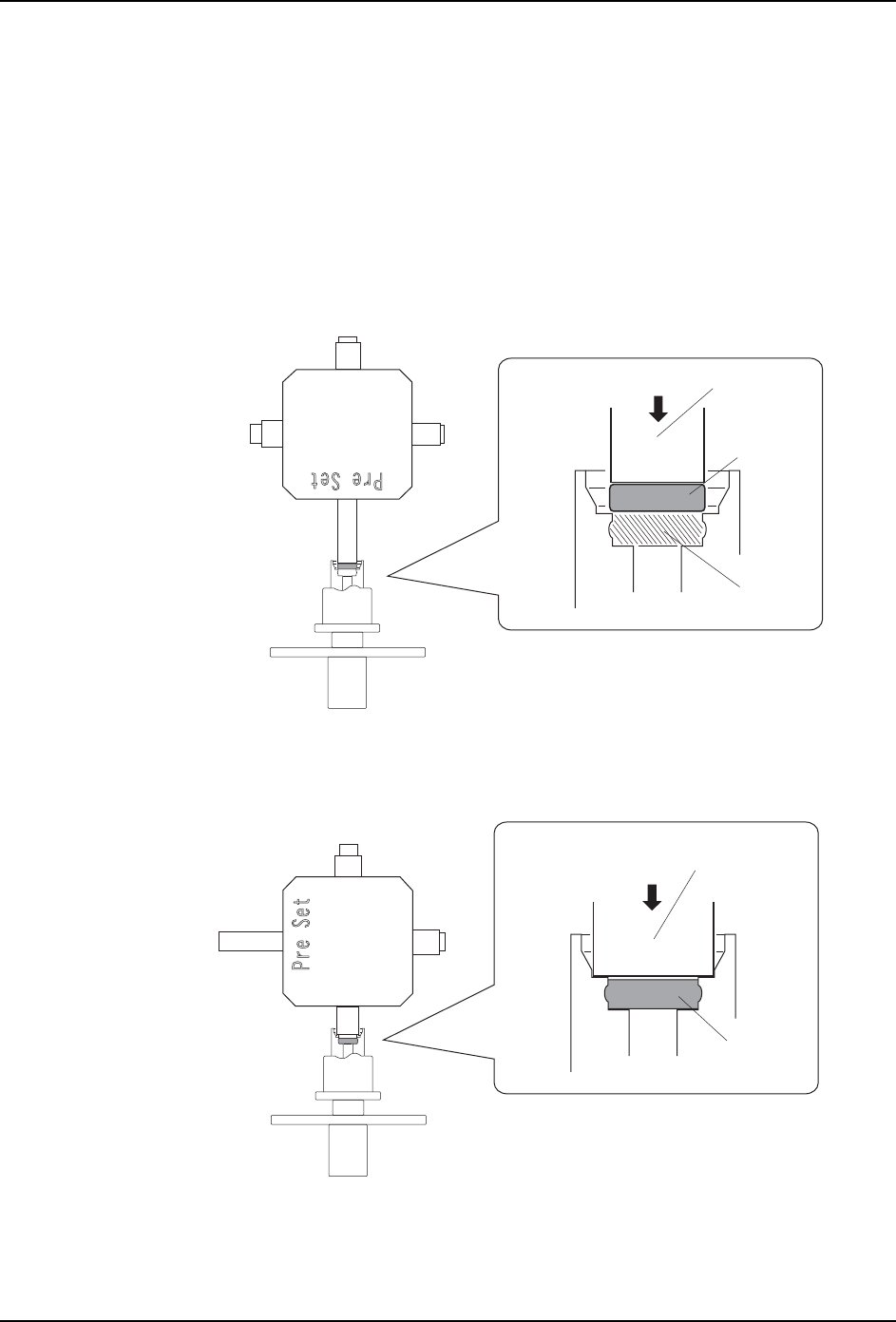

6. 按以下要领安装新的过滤器。
备注 )插图是φ 3.7 以上的吸嘴，用同样的方法可以安装除带橡胶吸嘴的所有吸嘴的过滤器。
a. 将过滤器插入治具的φ 3.7[Pre Set] 抵住过滤器，把过滤器压入收存格。
b. 将治具的 [ φ 3.7, φ 5, φ 5G] 部抵住过滤器，把治具压到吸嘴上。
备注 )不管吸嘴尺寸，请使用治具的 [ φ 3.7, φ 5, φ 5G]。
7. 请用手指压住吸嘴前端部，确认是否顺畅。
8. 请将吸嘴返还到吸嘴置放台。
02NST-0062S
⊏=2TG5GV?
䖛Ⓒ఼
ᬊᄬḐ
⊏(AB164**)
ఈ
䖛Ⓒ఼
⊏>ǾǾǾ*@
0(&6
⊏$%
ఈ
QD145-11 6. 预防保养
NXT II 机械手册 303

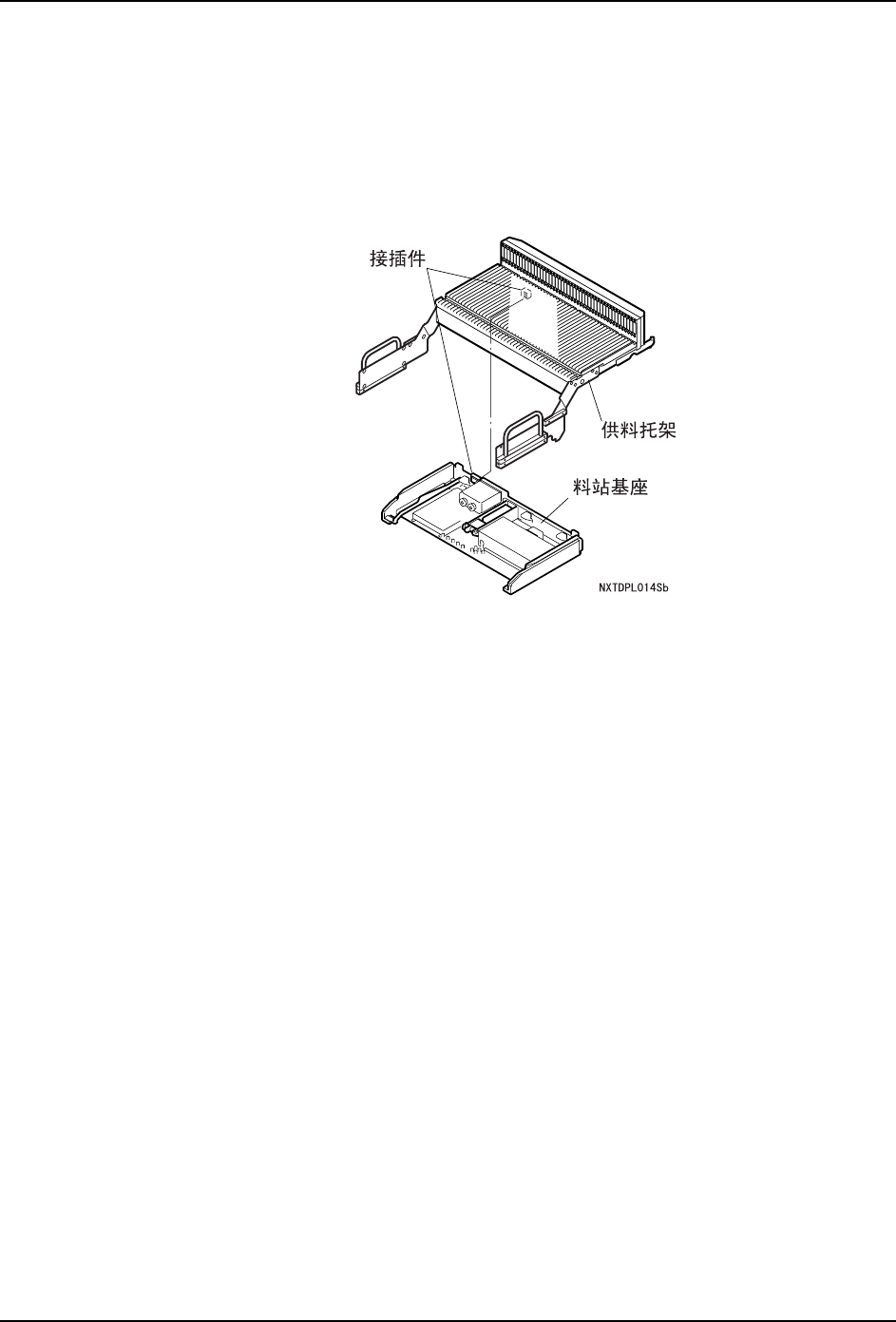

6.11.7 料站托架与基座间接插件的清扫
托架夹紧发生异常时
如果出现警告，请进行以下的清扫。
1. 拆下料站托架。( 详细请参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时）」)
2. 用吸尘器吸取残留在接插件 ( 料站托架侧与基座两侧 ) 的垃圾及灰尘。
6.11.8 贴装工作头真空过滤器的检查·更换 〈H01/H02 工作头〉
吸嘴真空异常时，请检查贴装工作头真空过滤器的污染状况。污垢严重的时候请与新品进行
更换。（关于更换步骤，请参考 「6.6.5 贴装工作头真空过滤器的清扫」）
6.11.9 搬运轨道传送带张力的检查
检查时期
电路板的停止位置不稳定或者发生电路板搬运错误的时候，请检查搬运轨道传送带。（关于
更换步骤，请参考 「6.10.14 搬运轨道传送带张力的检查」）
