9. 测定和调整 QD145-11 486 NXT II 机械手册 测定 H08、H12(S)、H12HS、V12 工作头时 单双 搬运 轨道 治具 玻璃电路板 PZ1459* 全工作头通用 治具 治具板 AA94E** 全工作头通用 在软件版本 V5.11 以后的时候 使用 治具 治具板 AA01B** 全工作头通用 在软件版本 V5.11 以前的时候 使用 三搬 运轨 道 治具 玻璃电路板 PZ4405* 全工作头通用 通用 元 件…
QD145-11 9. 测定和调整
NXT II 机械手册 485

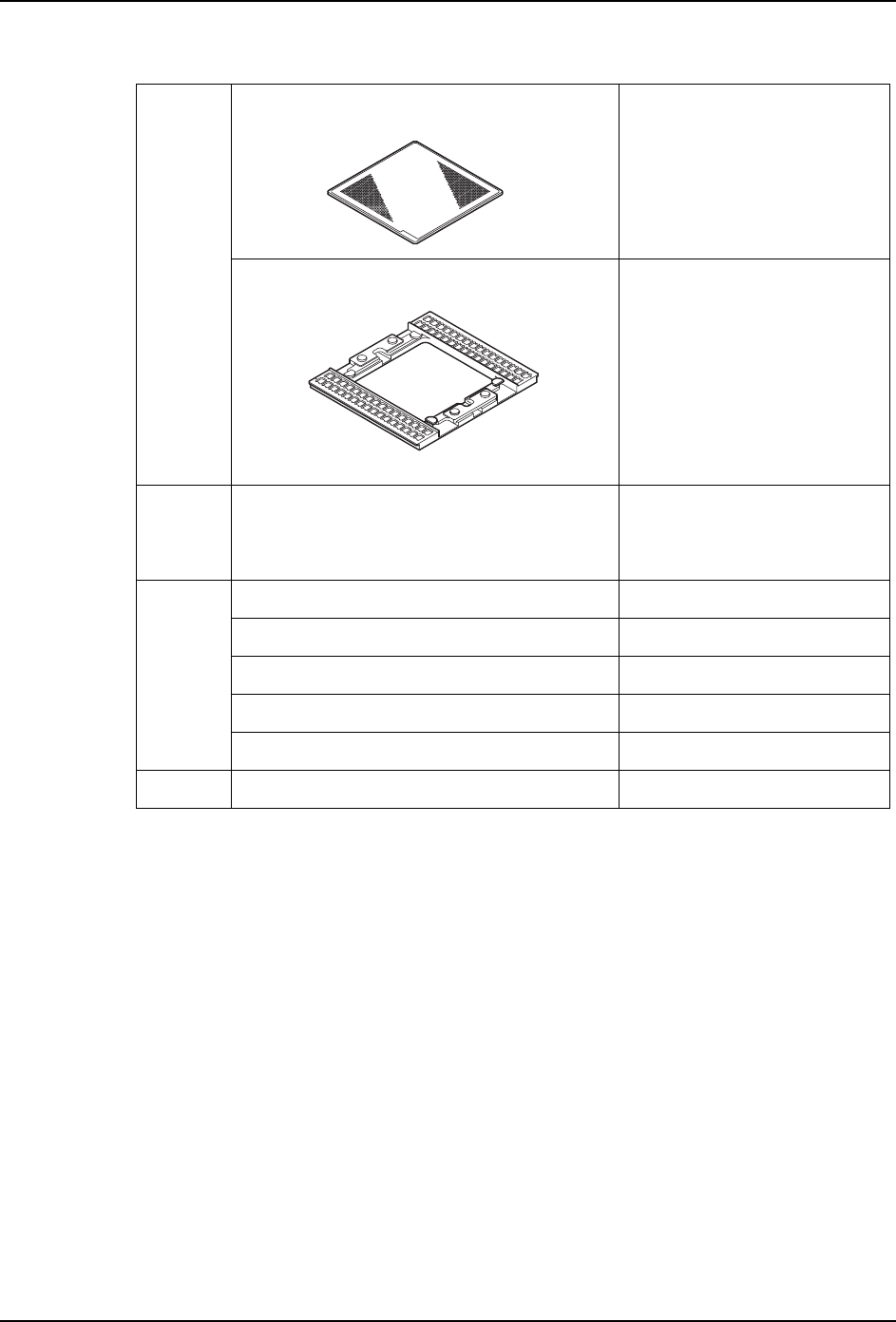

在软件版本 V5.11 以前的时候
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA01B** 全工作头通用
元件 玻璃元件 PZ1460* 使用元件数
H01，OF 用 :32 个，
H02 用 :64 个，
H04，G04 用 :64 个
吸嘴 φ 7.0mm AA080** H01 用 :1 个 ,H02 用 :2 个
φ 7.0mm AA07C** H04 用 :4 个
φ 7.0mm AA93Y** H04S 用 :4 个
φ 7.0mm AA6TM** G04 用 :4 个
φ 7.0mm AA1CH** OF 用 :1 个
其他 用于玻璃元件的双面胶纸 （外卖品）。 10mm 宽，半透明
NXTBAS185
ＮＸＴＢＡＳ１８
６
9. 测定和调整 QD145-11
486 NXT II 机械手册
测定 H08、H12(S)、H12HS、V12 工作头时
单双
搬运
轨道
治具 玻璃电路板 PZ1459* 全工作头通用
治具 治具板 AA94E** 全工作头通用
在软件版本 V5.11 以后的时候
使用
治具 治具板 AA01B** 全工作头通用
在软件版本 V5.11 以前的时候
使用
三搬
运轨
道
治具 玻璃电路板 PZ4405* 全工作头通用
通用 元件 1005 白色元件 K5488B 10,000 个 / 卷
吸嘴 φ 0.7 AA735** H08 用 :8 个
H12S、H12HS：12 个
其他 用于白色元件的双面胶纸 4067B。 50mm × 100mm，透明 No.5605
NXTBAS185
01MEC-0625
ＮＸＴＢＡＳ１８
６
NXTBAS185
QD145-11 9. 测定和调整
NXT II 机械手册 487
9.1.2 样品 Job
PAM 用的样品 Job 收存在软件的安装 CD 中。请将符合条件的 Job 同机器构成一起编辑使用。
注意 )·请不要变更关于贴装顺序、元件的信息。
·请不要做优化。
搭载单搬运轨道、双搬运轨道机器用 Job （软件 V5.11 以后的时候）
测定 H02 工作头时的贴装数为 64 个，测定 H04、H04S、H08M、G04 工作头时的贴装数是 128
个。只有 32 个玻璃元件的时候，必要的贴装数不足。请分割样品 Job 的贴装顺序，创建各
贴装32个的Job。请将H02工作头分为2个、H04、H08M、H04S和G04工作头分为4个Job，
获取必要的贴装数的数据。
搭载单搬运轨道、双搬运轨道机器用 Job （软件 V5.11 以前的时候）
工作头种类 样品 Job
H01 PAM_H01_7mmGlass_Shuffle_S~GM6 × 2~4.JOB
H02 PAM_H02_7mmGlass_Shuffle_S~GM6 × 2~4.JOB
H04 PAM_H04_7mmGlass_Shuffle_S~GM6 × 2~4.JOB
H04S PAM_H04S_7mmGlass_Shuffle_S~GM6 × 2~4.JOB
H04S PAM_H04-1_7mmGlass_Shuffle_S~GM6 × 2~4.JOB
H08M PAM_H08M-1_7mmGlass_Shuffle_S~Ver2_S~GM6 × 4.JOB
G04 PAM_G04_7mmGlass_Shuffle_S~GM6 × 2~4.JOB
G04 （P03 相机用） PAM_G04_7mmGlass_P03_Shuffle_S~GM6 × 2~4.JOB
OF PAM_OF_7mmGlass_Shuffle_S~GM6 × 2~4.JOB
H08 PAM_H08_1005_S~GM6 × 2~4.JOB
H12(S)、H12HS PAM_H12S_1005_S~GM6 × 2~4.JOB
V12 PAM_V12_1005_S~GM6 × 2~4.JOB
工作头种类 样品 Job
H01 PAM_H01_Glass_Shuffle_S~GM6 × 2~4.JOB
H02 PAM_H02_Glass_Shuffle_S~GM6 × 2~4.JOB
H04 PAM_H04_Glass_Shuffle_S~GM6 × 2~4.JOB
H04S PAM_H04S_Glass_Shuffle_S~GM6 × 2~4.JOB
G04 PAM_G04_Glass_Shuffle_S~GM6 × 2~4.JOB
OF PAM_OF_Glass_Shuffle_S~GM6 × 2~4.JOB
H08 PAM_H08_1005_S~GM6 × 2~4.JOB
H12(S)、H12HS PAM_H12S_1005_S~GM6 × 2~4.JOB
