QD145-11 6. 预防保养
NXT II 机械手册 207

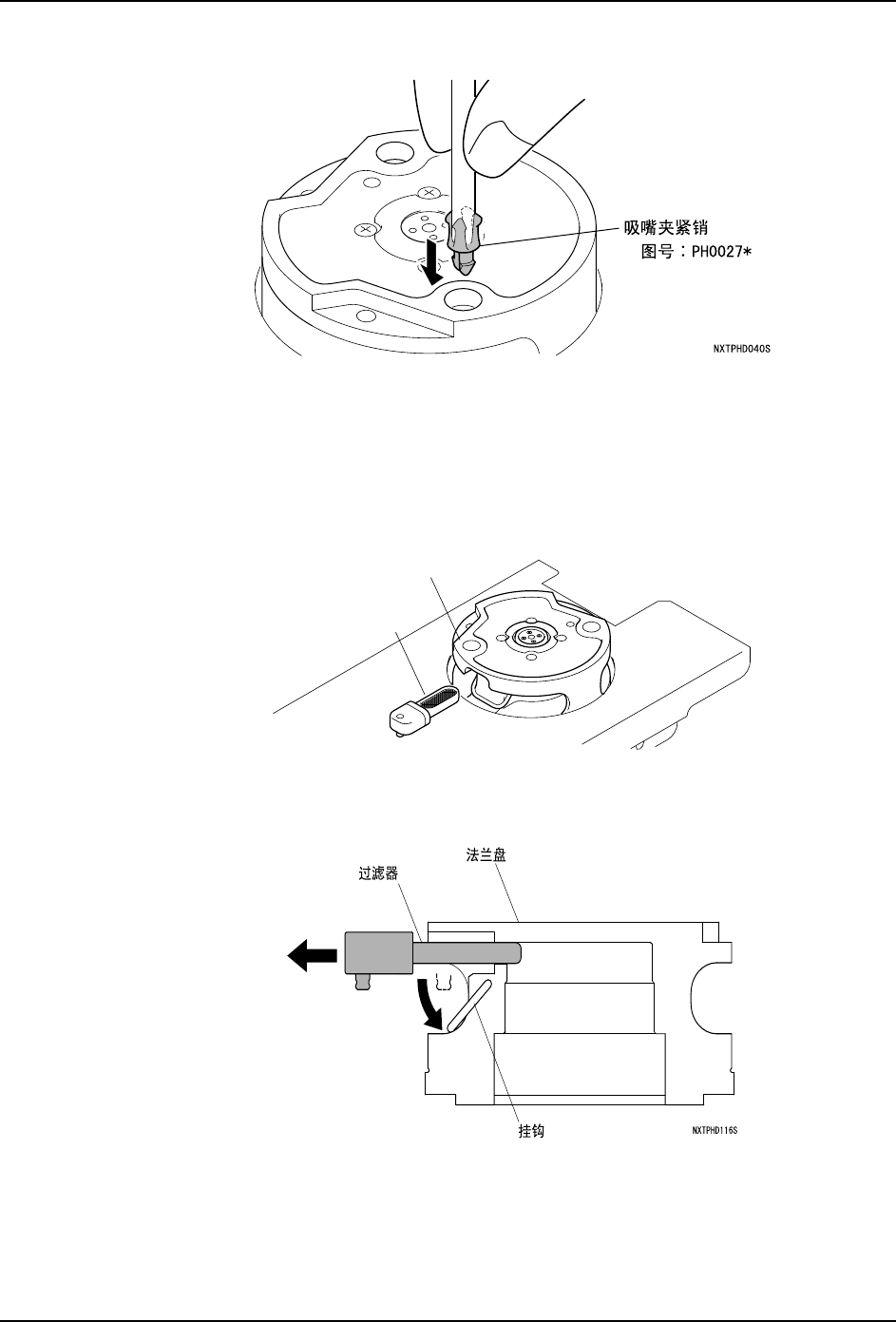

6.6.6 贴装工作头吸嘴夹紧销的更换和吸嘴吸取面的清扫
〈仅限于 H01/H02 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 用老虎钳等夹住吸嘴夹紧销的固定爪一侧，使其容易拆卸。
注意 )请不要触摸吸嘴吸取面有的 4 处定位点。
3. 请夹住夹紧销后拔出来。
注意 )请注意不要划伤吸嘴吸取面。
4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。
5. 请清扫吸嘴的吸取面。用清洁纸轻轻地擦去粘附的污垢。
注意 )请不要触摸吸嘴吸取面有的 4 处定位点。
ఈ།㋻䫔
ఈপ䴶
ᅮԡ⚍
1;73+'6D
1;73+'6D
ఈপ䴶
ᅮԡ⚍
6. 预防保养 QD145-11
208 NXT II 机械手册
6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。
注意 )请注意不要使吸嘴划伤夹紧一侧的爪子。
6.6.7 贴装工作头法兰盘过滤器的清扫
〈仅限于 H01/H02 工作头〉
在法兰盘部没有装备过滤器的 H01 工作头的时候，必须清扫空心轴 Assy。详细请参考
「6.8.1H01 工作头内空心轴 Assy 的清扫 〈仅限于不搭载法兰盘过滤器时〉」
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 请解除过滤器的锁定，拔出过滤器。
3. 使用气枪除去粘付在过滤器上的异物。
䖛Ⓒ఼
⊩݄Ⲭ
1;73+'6
QD145-11 6. 预防保养
NXT II 机械手册 209
6.6.8 贴装工作头升降杆内部的清扫
〈H04(S)/H08/H12(S)/H12HS/V12 工作头〉
进行升降杆的清扫时，需要工作头清扫单元 （QK00C**）。
注意 )不定期性地进行升降杆的清扫时，根据积存的尘埃量不同，有可能不能获得充分的效
果。请按规定的周期定期性地进行清扫。
1. 请将供应外部空气用软管连接到工作头清扫单元 （QK00C**）上。
2. 请拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
3. 请拆下贴装工作头侧面盖板。V12 工作头没有必要拆除盖板。
注意
工作头清洁剂是以清扫 H04、H08、H12 系列工作头的清扫为目的。使用在 H04、H08、
H12 系列以外的工作头上时，有可能损伤工作头，请绝对不要使用。
01MEC-0523
01MEC-0589Sa
Ⲫᵓ
Ⲫᵓ
Ⲫᵓ
Ⲫᵓ
*Ꮉ༈
*5Ꮉ༈
*5Ꮉ༈
**5Ꮉ༈
