6. 预防保养 QD145-11
220 NXT II 机械手册

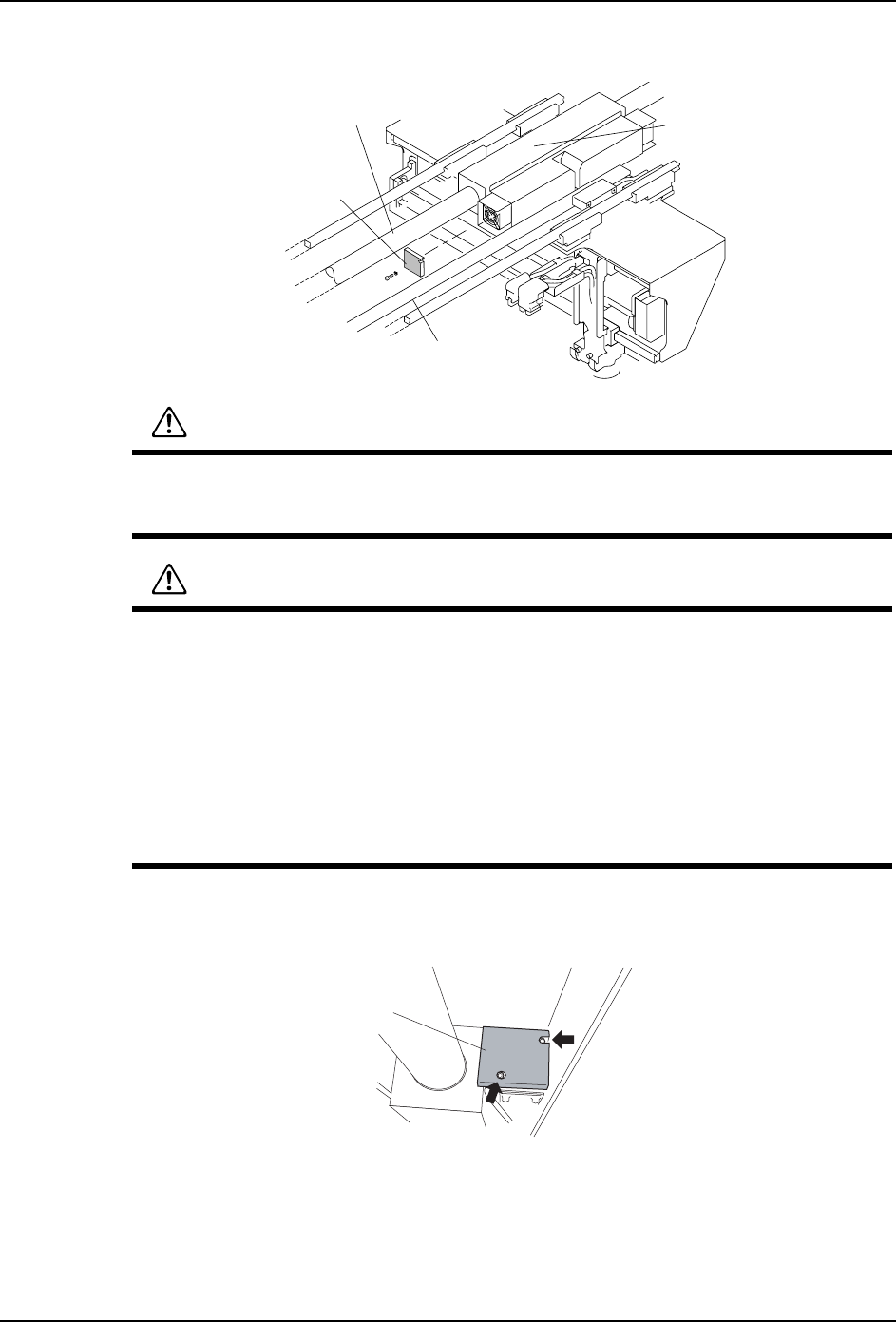

6.7.2 线性马达冷却风扇过滤器的清扫
1. 请在线性马达变为常温后，安装保护盖罩。
2. 请从 XY 机械手的前侧拆除冷却风扇过滤器的安装螺栓 （2 根）。
3. 从冷却风扇上拆除过滤器。
4. 请吹压缩空气进行清扫过滤器或者在污垢严重时与新品进行更换。
01MEC-0437Sb
㒓ᗻ偀䖒䕈㒓䚼
㒓ᗻ偀䖒䕈
ދै亢䖛Ⓒ఼
㒓ᗻ偀䖒ᷛሎ
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或者
线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
在模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能
因磁力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线
性马达。
01MEC-0438Sb
ދै亢䖛Ⓒ఼
ো˖$$&6
ৡ⿄˖䖛Ⓒ఼
QD145-11 6. 预防保养
NXT II 机械手册 221

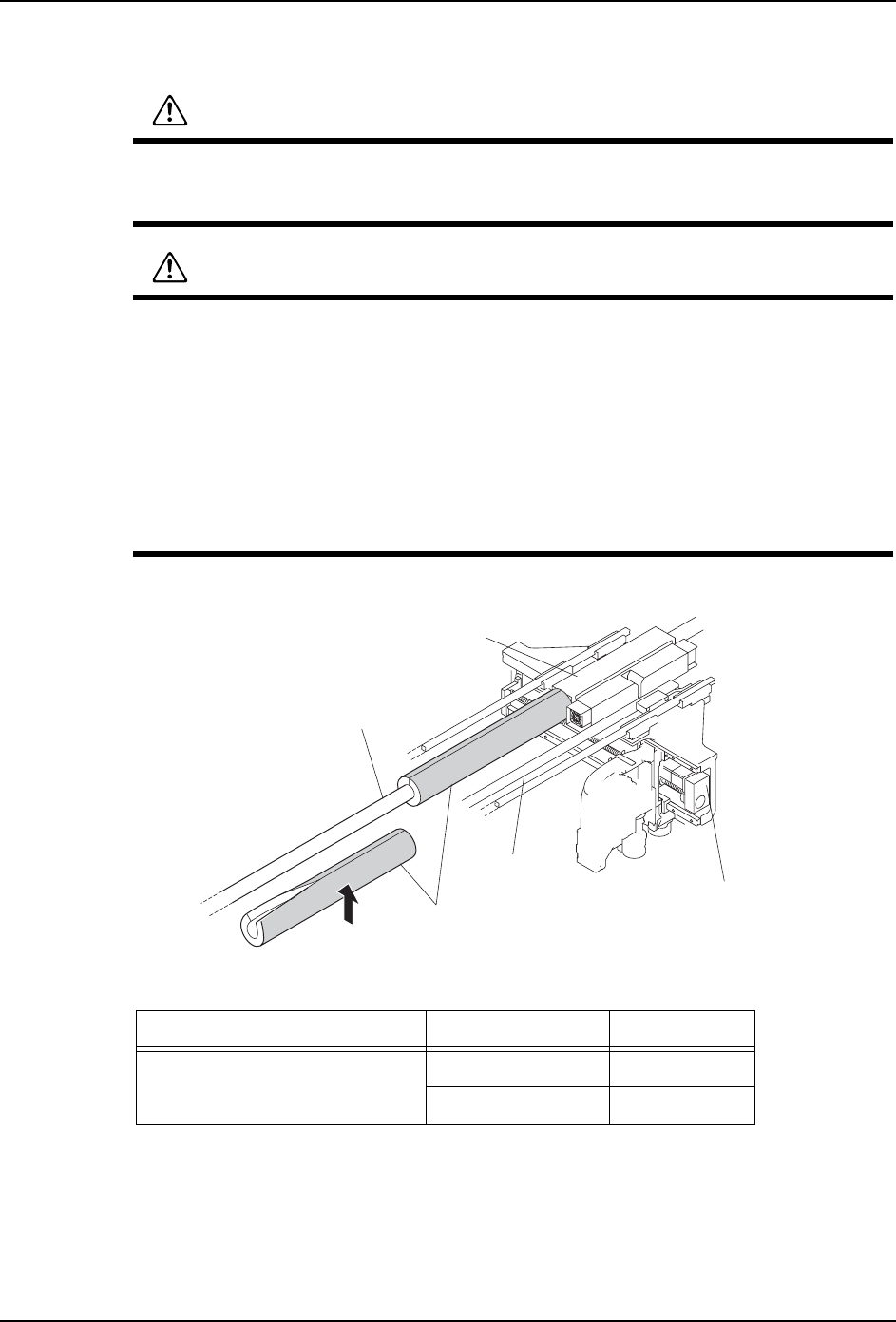

6.7.3 X 轴齿轮部的加油
请等线性马达轴常温后，安装保护盖罩。
〈M3-2 模组时〉
备注 )Fuji 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的参考值。
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或者
线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
在模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能
因磁力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线
性马达。
01MEC-0326Sc
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒䕈
㒓ᗻ偀䖒㒓䚼ߚ
ֱᡸ༫
㒓ᗻᷛሎ
润滑油 加油处 加油量 （cc）
Mobilith SHC460WT(Mobil) (1) X 轴齿轮 0.5
(6) XS 轴齿轮 0.5
6. 预防保养 QD145-11
222 NXT II 机械手册
3. 请等到线性马达轴处于常温后，拆除保护盖罩。
X 轴的加油
4. 请取下 X 轴齿轮盖罩和 XS 轴齿轮盖罩。
5. 请用清洁的布擦去 X 轴齿轮 (1) 污垢。请取润滑油枪的 1 喷射量的指定轮滑油到毛刷上。
6. 取 0.5cc 的 Mobilith SHC460WT(Mobil) 到刷子上。
7. 用刷子将润滑油均匀地涂敷到 X 轴齿轮 (1) 上。
8. 请用手动将贴装工作头 （X 轴单元）进行 10 个往复的冲程，使润滑油循环。
1
1
2
2
01MEC-0590Sa
㒓ᗻ偀䖒
⍖ᭋ
;䕈ǃ<䕈
;6䕈啓䕂Ⲫ㔽
;䕈啓䕂Ⲫ㔽
;6䕈
ֱᡸⲪ㔽
㒓ᗻ偀䖒䕈
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
