QD145-11 6. 预防保养 NXT II 机械手册 243 6.8.8 清扫刷单元置放台类型过滤器的清扫 1. 请拉出模组。( 参照「5.1 模组的拉出 / 插入」。) 2. 请取下模组左侧面的开口内部的过滤器。备注 )下列插图是 M6-2 模组 , 不过，关于 M3-2 模组在同样的位置上也安装了过滤器。 3. 请从过滤器上取下空气管。 4. 请旋转滤器取出过滤器滤芯。 5. 请使用气枪，除去过滤器滤芯附着的异物。污垢厉…

6. 预防保养 QD145-11

242 NXT II 机械手册

7. 加润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传感

器用线性标尺等没有附着润滑油。如果附着润滑油，请用干净的没有线脚的干布擦去。

注意 )擦去的时候，请不要用力过度以免损伤单元。

8. 请在操作后按照拆除的相反的顺序安装盖罩。

9. 请取下线性马达轴的保护盖板。

10.插入模组。（参考「5.1 模组的拉出 / 插入」）

(4)

(5)

01MEC-0435Sa

M6-2

X䕈

⬉㓚ᡓᑻ

ㄟᵓ

Y䕈

⬉㓚ᡓᑻ

ㄟᵓ

⬉㓚ᡓᑻ

01MEC-0970S

㒓ᗻ偀䖒䕈

݅䴶ᗻӴᛳ఼⫼㒓ᗻᷛሎ

㒓ᗻᷛሎ

QD145-11 6. 预防保养

NXT II 机械手册 243

6.8.8 清扫刷单元置放台类型过滤器的清扫

1. 请拉出模组。( 参照「5.1 模组的拉出 / 插入」。)

2. 请取下模组左侧面的开口内部的过滤器。

备注 )下列插图是 M6-2 模组 , 不过，关于 M3-2 模组在同样的位置上也安装了过滤器。

3. 请从过滤器上取下空气管。

4. 请旋转滤器取出过滤器滤芯。

5. 请使用气枪，除去过滤器滤芯附着的异物。污垢厉害的时候，请更换新品。

6. 请把过滤器滤芯放入过滤器套中，嵌入到过滤器套的漕上凸起部分，拆去的时候请以相

反的方向旋转锁定。

7. 请按照拆卸的相反步骤还原到机器的原来状态。

01MEC-1033S

ぎ⇨ㅵ

䖛Ⓒ఼

䖛Ⓒ఼఼Ⓒ㢃

ࡈࠖ࡞࠲ࠛ࡟ࡔࡦ࠻

䖛Ⓒ఼༫

01MEC-1034S

ⓩ

ߌ䍋䚼

6. 预防保养 QD145-11

244 NXT II 机械手册

6.9 每年 (8000 小时 ) 的操作

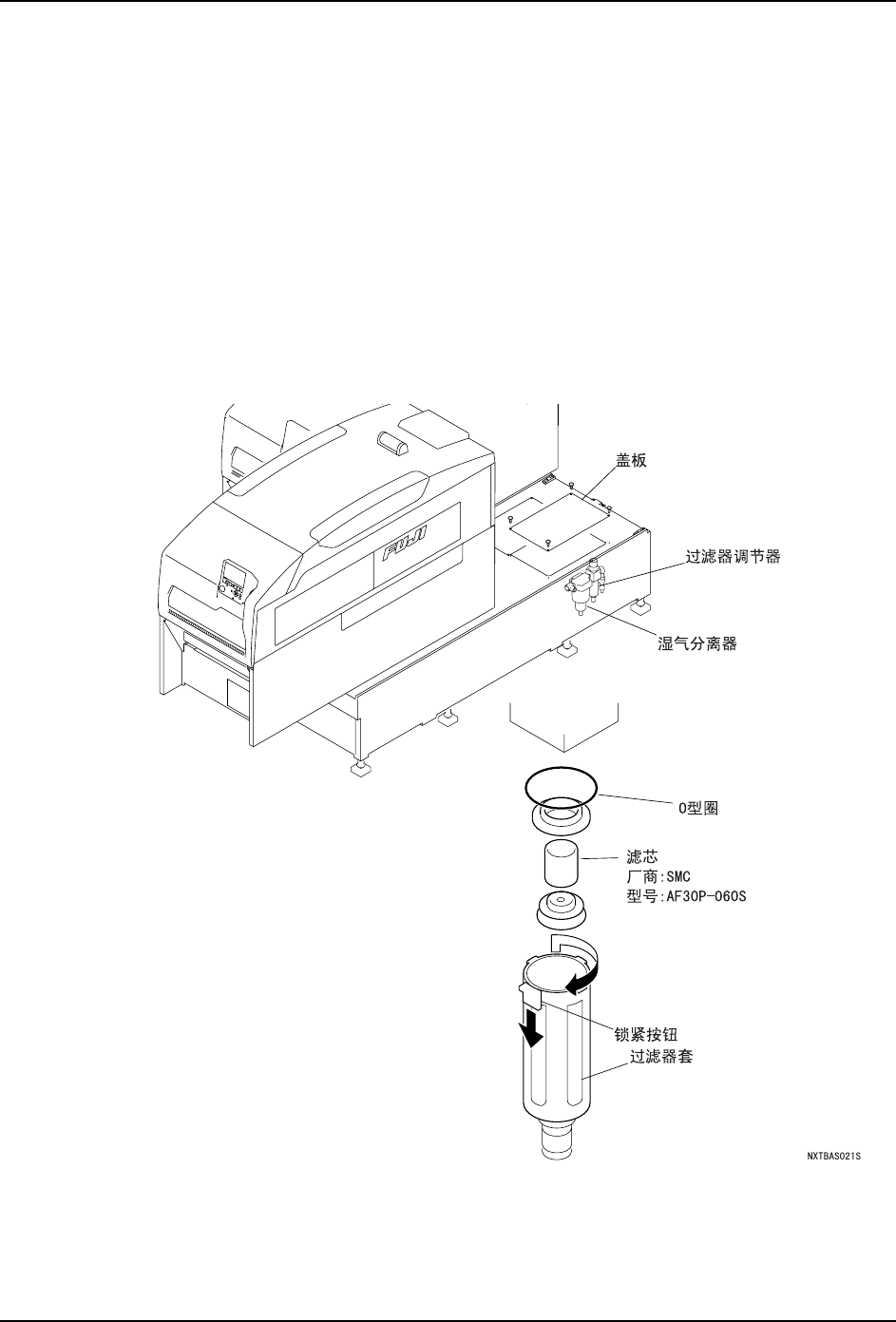

6.9.1 空气调节器的清扫

1. 拉出模组。（参考「5.1 模组的拉出 / 插入」）

2. 将主电源开关 OFF。

3. 取下基座上的盖板。

4. 关闭气源接入处的外部气源，此时配管内气压降低。

5. 按下锁紧按扭的同时，转动过滤器套并取下。

6. 用中性洗涤剂清洗过滤器套。

7. 使用压缩空气吹气清扫滤芯，污垢严重时，请更换新的部品。
