8.13 真空泵控制箱的更换
8.13.1 必要工具
十字螺丝刀、六角扳手套件
8.13.2 更换方法
1. 拉出模组后，切断机器的电源。
2. 拆下螺丝 (4 根 )，取下盖板。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
01MEC-0283Sa
ⳳぎ⋉᥻ࠊㆅ
Ⲫᵓ
/෎ᑻ /෎ᑻ
ⳳぎ⋉᥻ࠊㆅ
8. 部件的更换 QD145-11
442 NXT II 机械手册

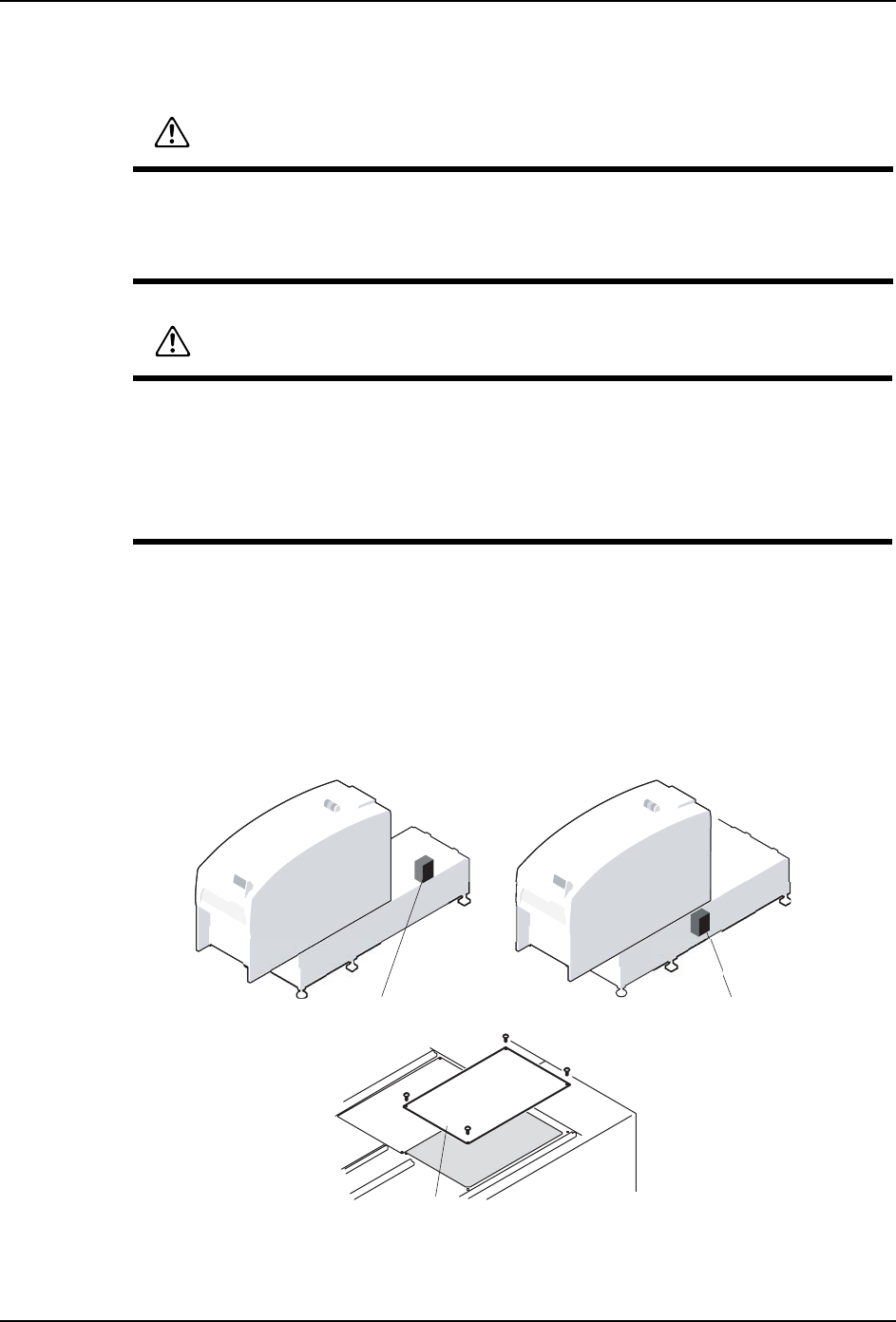

3. 确认真空泵控制箱的位置，拆除连接在控制箱支架上的插头 (MSICN1、MSICN2、MSICN3)。
4. 拆除固定真空控制箱的螺栓 (2 根 )。
5. 从基座中取出控制箱。
6. 以拆除新的真空控制箱的相反的步骤安装模组主体。
