6. 预防保养 QD145-11
198 NXT II 机械手册
6.4.8 V12 工作头的镜面的清扫
此操作需要干净的棉棒。
方法

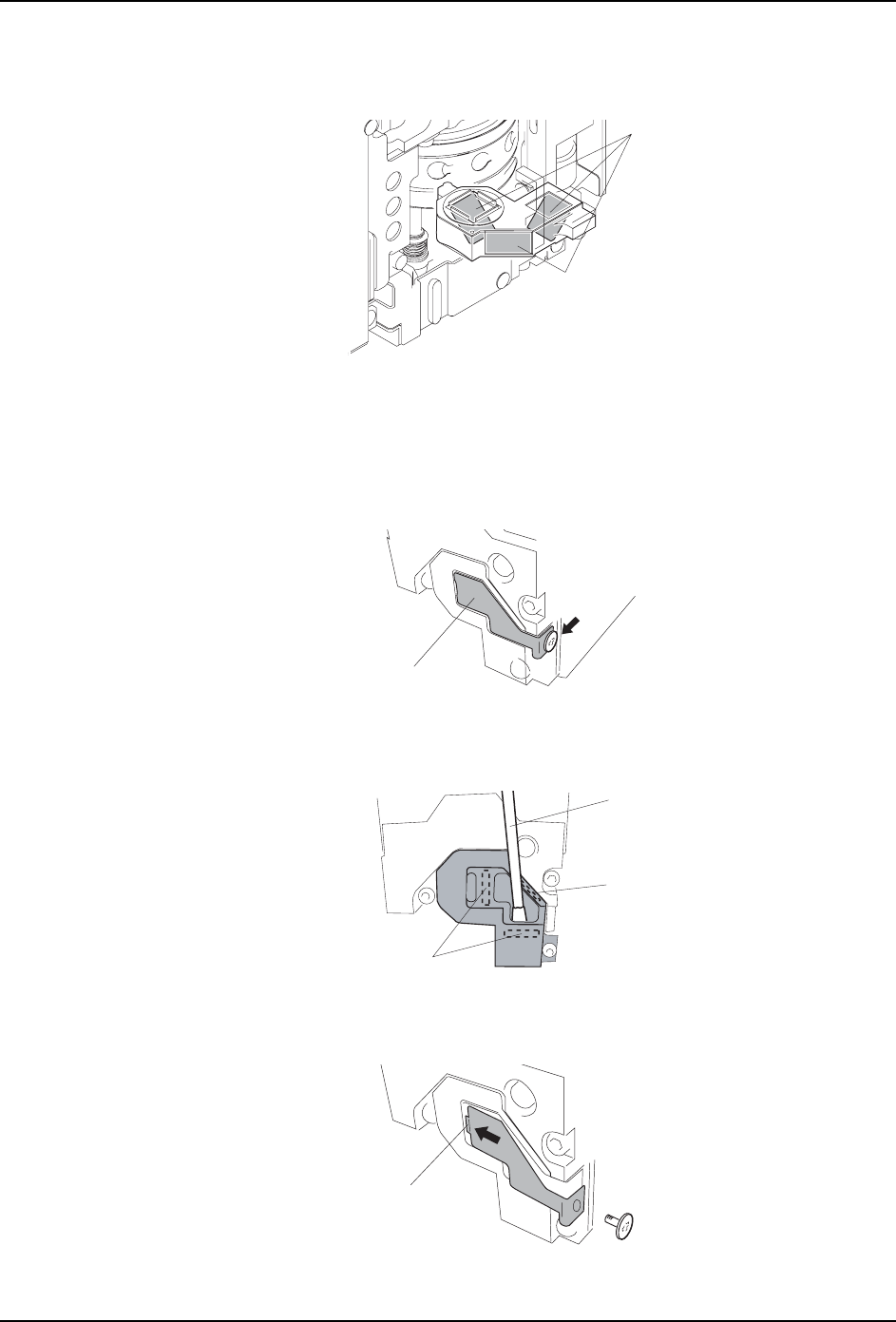

1. 请拆下贴装头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 请拆除镜子箱下面的盖板。
备注 )拆除盖板的时候，从镜子箱内落下元件有时会散落出。
3. 请使用棉棒，擦去镜子箱内的镜面 (3 处 ) 的污垢。
注意 )请不要过分地硬拉镜子。
备注 )使用元件相机清扫用治具的清洁器 (K3018H) 也可以吸引异物。
4. 请在镜子前端部分挂上镜子箱后安装。
01NST-0863S
䬰ᄤ
Ⲫᵓ
01NST-0861S
01NST-0862S
䬰䴶
䬰䴶
ẝẦ
01NST-0886S
Ⲫᵓࠡッ䚼ߚ
QD145-11 6. 预防保养
NXT II 机械手册 199
6.5 每 2 周 （320 小时）的操作
6.5.1 V12 工作头的升降杆外周、Q 轴齿轮（下部升降杆侧）、升降杆内的
O 型圈的加油
方法
1. 请拆下贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 请转动 R 轴，使加油的升降杆移动到图示的位置。升降杆的上下动作请在这个位置进行。
3. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑
动。
4. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
5. 取 0.01cc 的 VG-EPNo.1 在棉棒或者扁头笔上，涂敷在升降杆 (1) 的上侧。
6. 降低升降杆，用 0.01cc 的 VG-EPNo.1 涂敷在升降杆 (1) 的下侧。。
7. 使升降杆上下移动，让润滑油均匀涂敷。
润滑油 加油处 加油量 （cc）
VG-EP No.1 （和光 Chemical） （1）升降杆 0.02
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 （下部升降杆） 0.336
（3）升降杆齿轮 0.005
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
01NST-0864Sb
1
1
छ䰡ᴚϞϟࡼԡ㕂
