QD145-11 5. 基本操作
NXT II 机械手册 139
5.6.3 拆除方法
1. 停止模组的运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮，显示出手动指令。

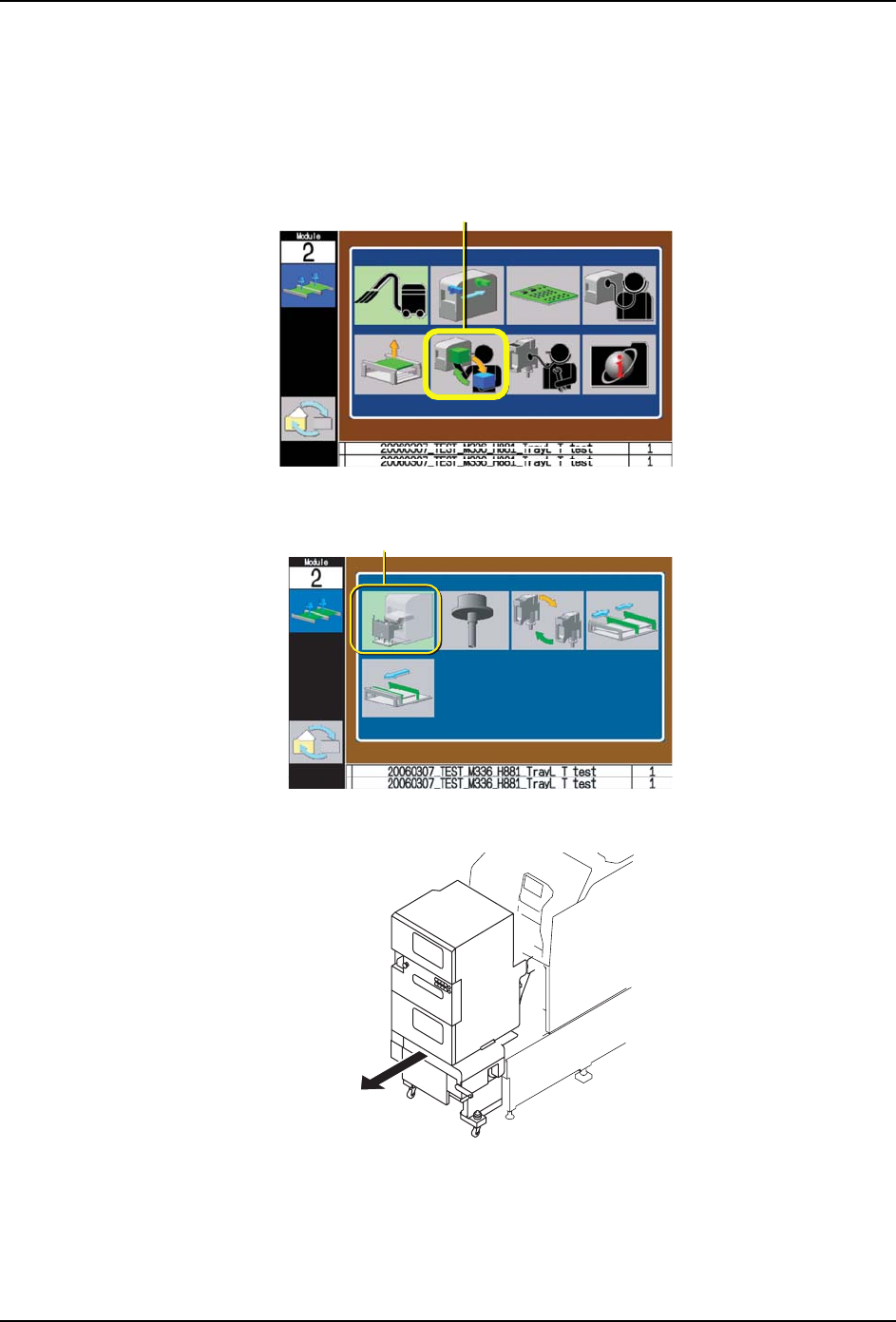

3. 使用剪头键，选择更换单元示意图。按下 「OK」按钮。显示出更换选项画面。
4. 选择更换托架示意图。按下 「OK」按钮。松开料盘单元 -LT。
5. 松开脚轮的锁定，慢慢地将料盘单元 -LT 从模组中拉出。
6. 小心地移出料盘单元 -LT 后将脚轮锁定。
6<66
᳈ᤶऩܗ
6<66
᳈ᤶ᭭キᠬᶊ
01MEC-0576
5. 基本操作 QD145-11
140 NXT II 机械手册
5.6.4 安装料盘托架的准备
拆除料盘单元 -LT 后，进行设置料站托架的准备。
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」。）
2. 根据需要，可以变更元件相机的安装位置。（参考 「8.1 元件相机的更换」。）
备注 )变更元件相机的安装位置时，机器自动地进行校正。（这时需要使用治具，预先在吸嘴
置放台上安装治具吸嘴。）
3. 将不良元件箱安装到元件相机旁边的架子上。

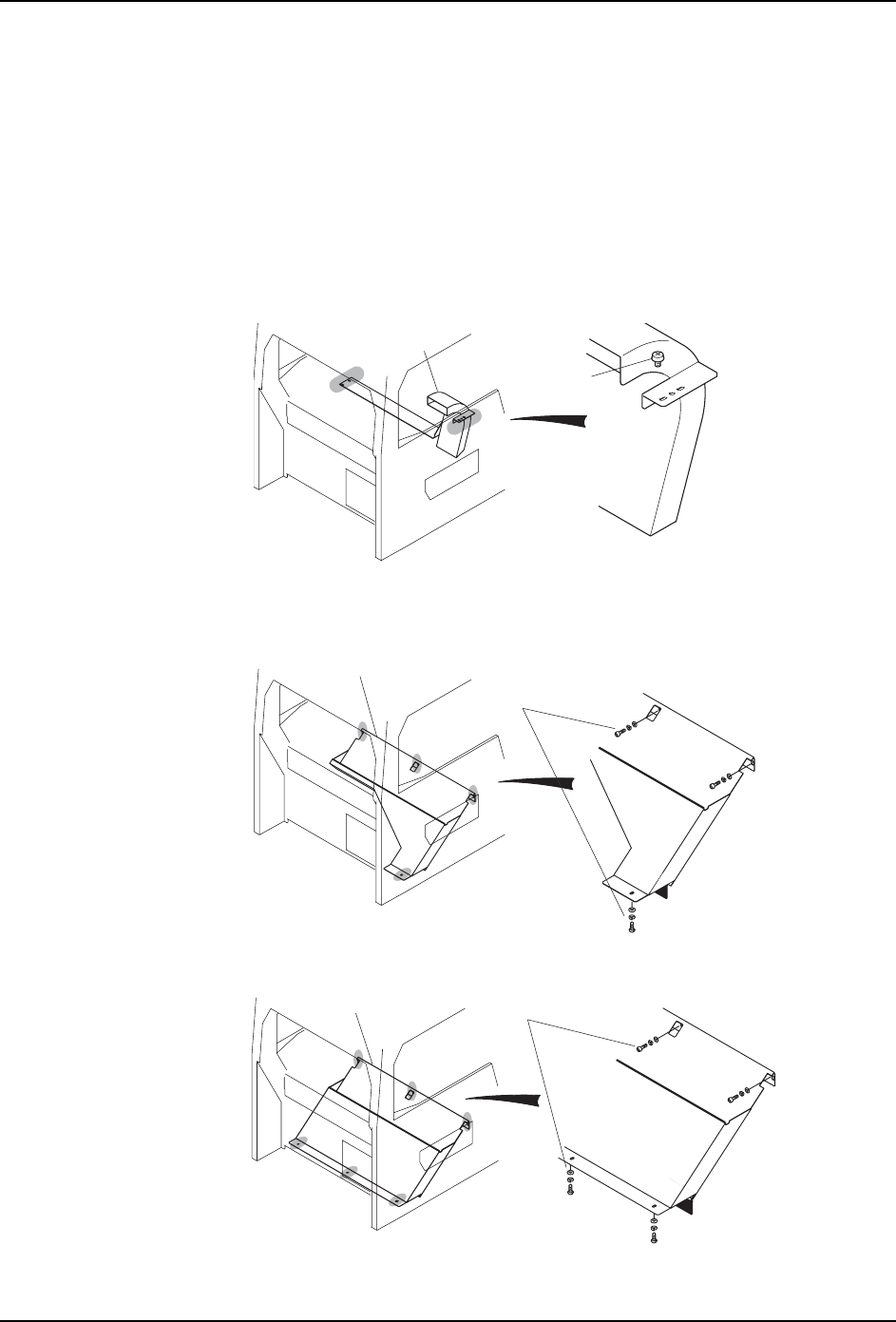

4. 请拆除定位螺丝 , 安装料盘单元 -LT 用的废料带处理盒 ( 上侧）。
5. 请拆除废料带处理单元。（参考 「8.4 废料带处理单元的更换」。）
6. 请拆下定位螺丝，卸下料盘单元 -LT 用的废料带处理箱 ( 下侧）。
7. 拆除废料带处理箱 ( 下侧 )。
䕧䗕ῑ
ᅮԡ㶎ϱ
0(&6
䕧䗕ῑ
ϟ
ջ
ᅮԡ㶎ϱ
0(&6
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
QD145-11 5. 基本操作
NXT II 机械手册 141

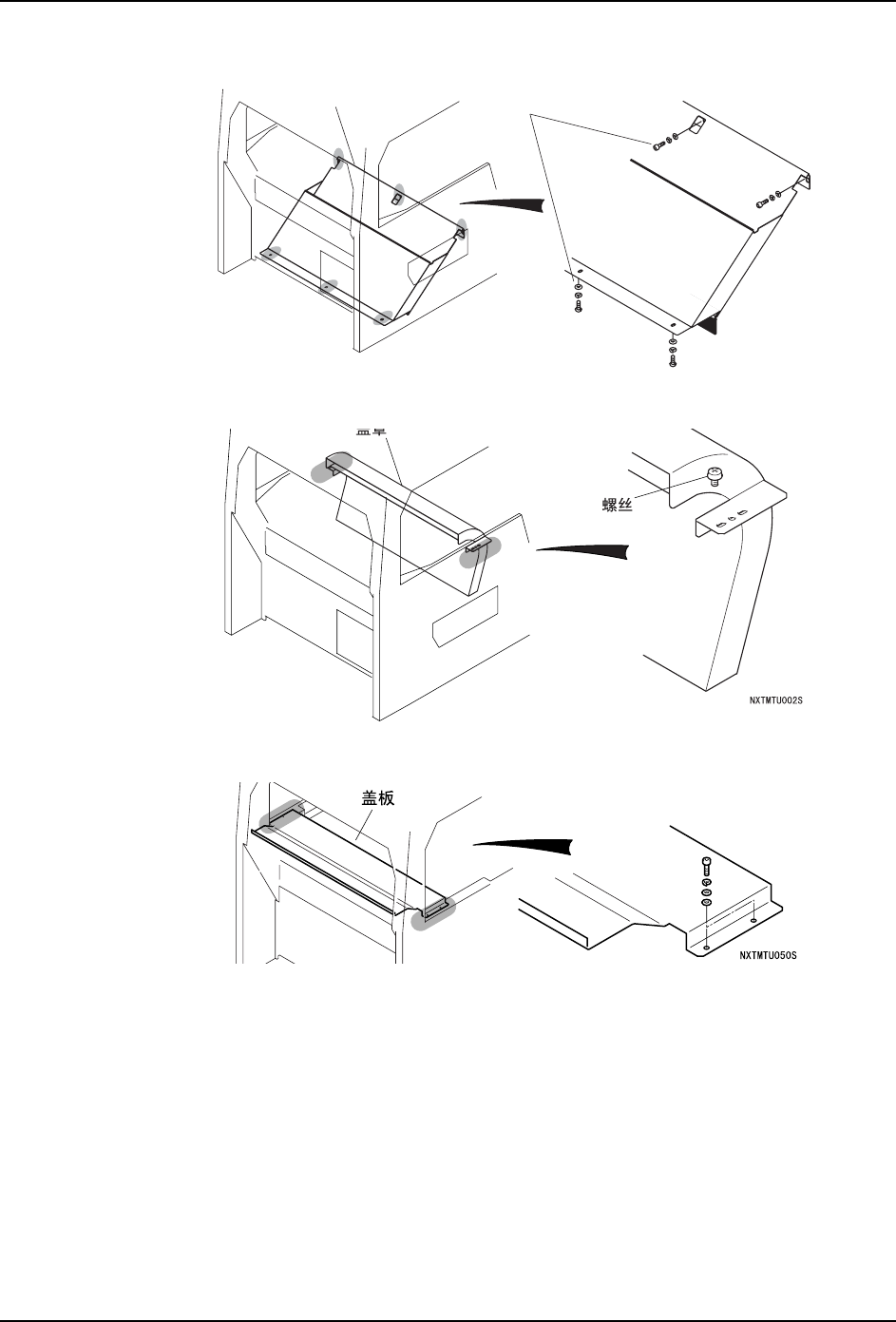

8. 请安装废料带处理单元 ( 下侧 )。（参考 「8.4 废料带处理单元的更换」。）
9. 请安装废料带处理单元 ( 上侧 )。　
10.请安装供料器的安装部的盖板。
11.将模组返还到原来的位置后会自动地锁定。
12.请取出基座的废料带处理箱 （基座侧），放入废料带箱。
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
