7. 消耗品的更换 QD145-11
384 NXT II 机械手册

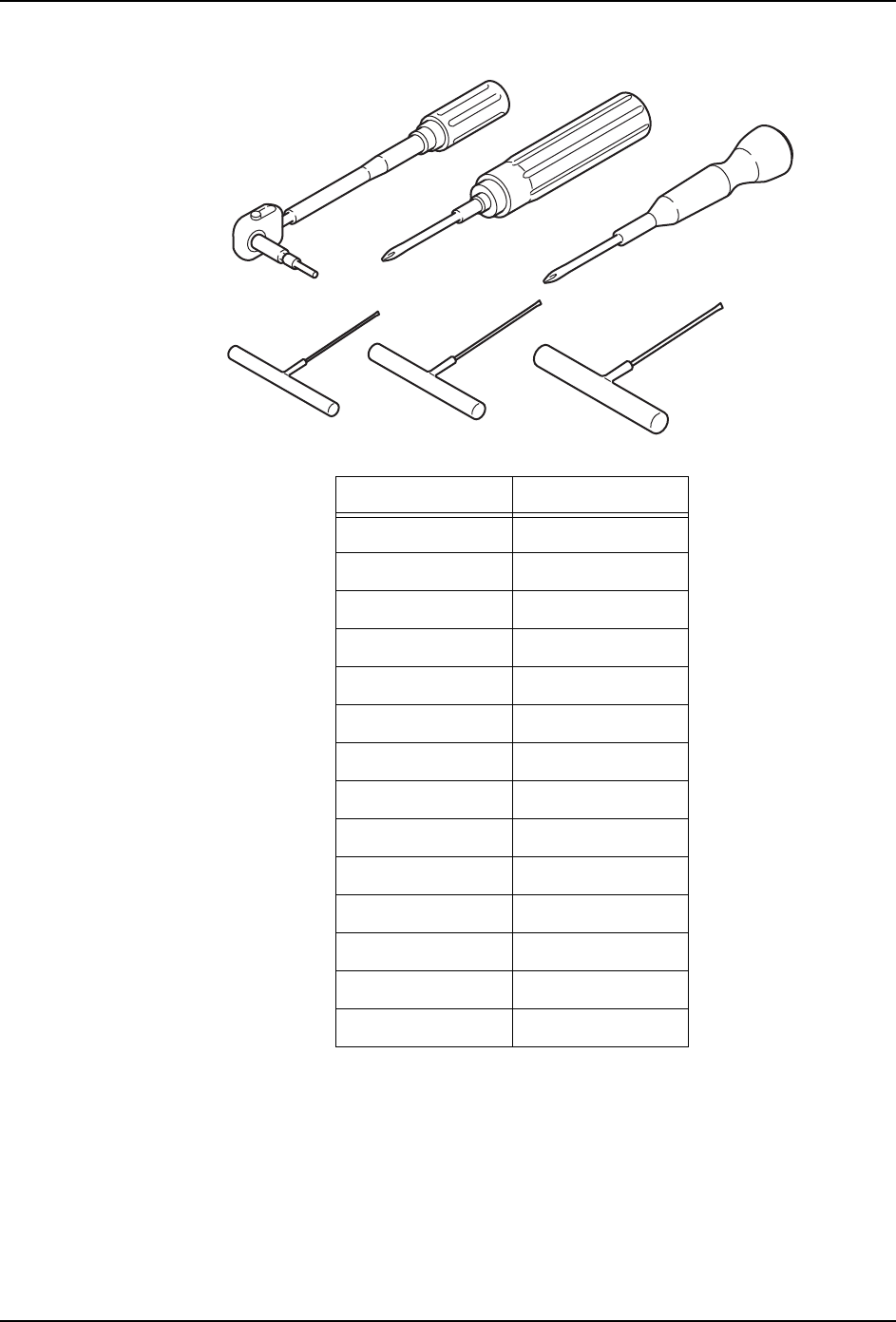

工具类
工具类名称 备注
六角 T 扳手 对边 5 mm
六角 T 扳手 对边 6 mm
六角 T 扳手 对边 3 mm
转矩扳手 对边 6 mm
转矩扳手 对边 3 mm
十字螺丝刀 No. 2
转矩螺丝刀 No. 2
压缩机 吹气用
硅质润滑油 -
密封胶 242 固定螺丝用
回丝 擦干净和清扫用
防尘口罩 -
手套 -
保护眼镜 -
01MEC-0347a
QD145-11 7. 消耗品的更换
NXT II 机械手册 385

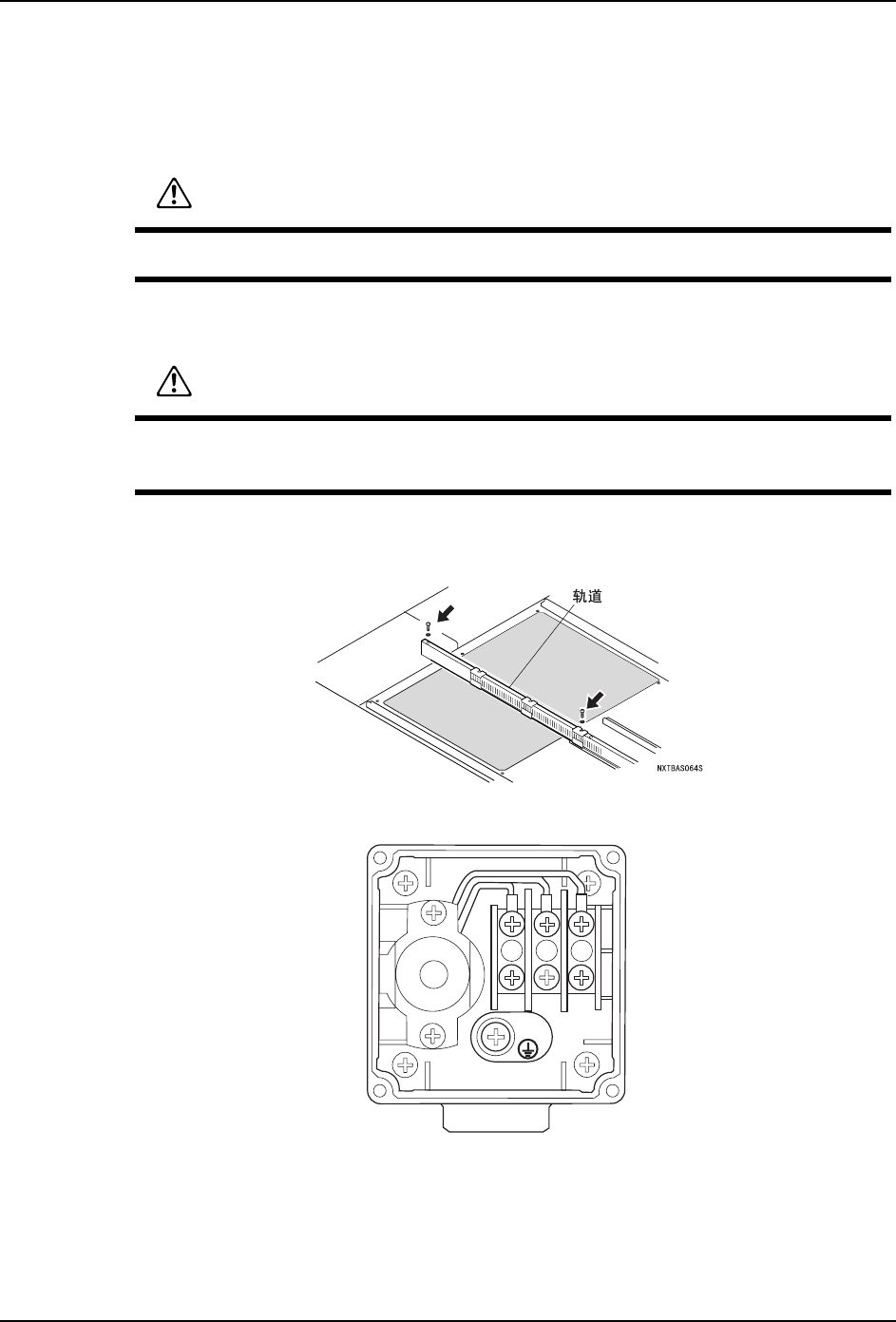

7.27.3 更换方法
真空泵的拆除
1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。
2. 等待真空泵的表面温度下降到室温为止。
3. 小心地拆下固定轨道的螺丝（2 根），尽量不要妨碍拆除真空泵弯曲轨道。其次，拆除盖
板(2块)。
4. 拆除真空泵接线箱的盖板，从接线板拆除电源线 （U：红、V：白、W：黑、地线）。
5. 用绝缘胶布等保护固定，以免拆除的配线与机器的其他部位接触。
6. 请从真空泵上拆除连接管。
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
警告
请在泵停止后放置 30 分钟以上，确认真空泵冷却后再进行操作。运转刚停止后在泵的
内部很热，有可能造成灼伤。
V
U
W
30MEC-0154
7. 消耗品的更换 QD145-11
386 NXT II 机械手册

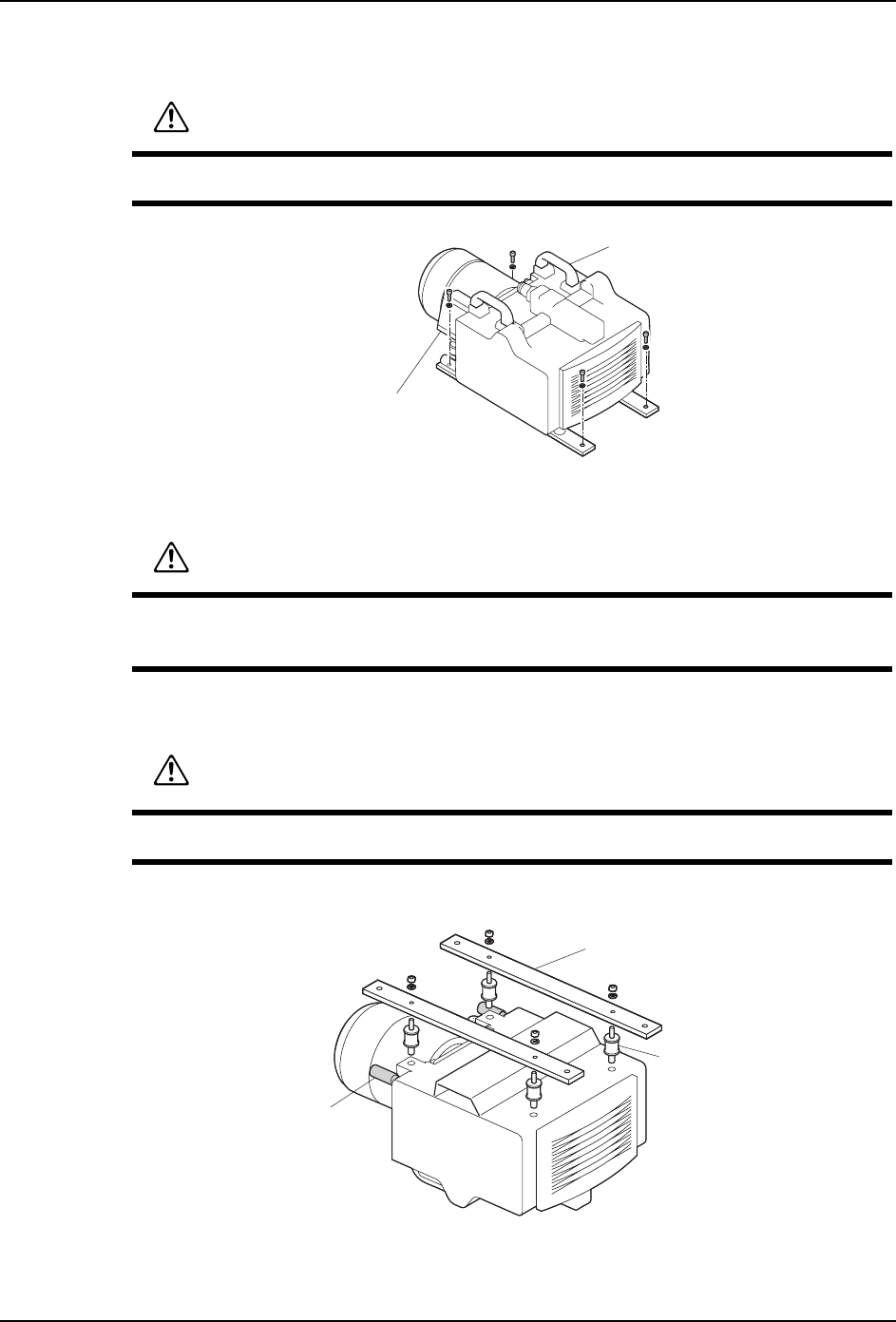

7. 请拆除真空泵的固定螺栓 （4 根）。请握住手柄，抬起真空泵从机器中取出。
真空泵的分解
1. 将回丝垫在操作台上，把泵的开口部向上放置。
2. 请拆除螺母、安装平板和防振橡胶。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
01MEC-0962S
ᶘ
ッᄤㆅ
警告
在进行以下操作时，请带好防尘口罩和手套。细微的尘屑在空气中浮游后会与空气一起
进入体内。
注意
泵有重量，请注意不要将手指夹入泵和操作台之间。手指有可能受伤。
01MEC-0958S
䰆ᤃ‵㛊
ᑇᵓ
⍜䷇఼
