QD145-11 5. 基本操作 NXT II 机械手册 143 5. 请拆下定位螺丝，卸下废料带处理箱 （上侧） 。 6. 拆除废料带处理单元。 （参考 「8.4 废料带处理单元的更换」 。 ） 7. 拆除定位螺丝，废料带处理箱 ( 下侧 )。 8. 安装对应于料盘 -LTC 的吸嘴平台。 9. 请拆除废料带处理单元。 （参考 「8.4 废料带处理单元的更换」 。 ） 10.请安装料盘单元 -LTC 用废料带箱 （上侧） 。 ໘⧚ㆅ…
5. 基本操作 QD145-11
142 NXT II 机械手册

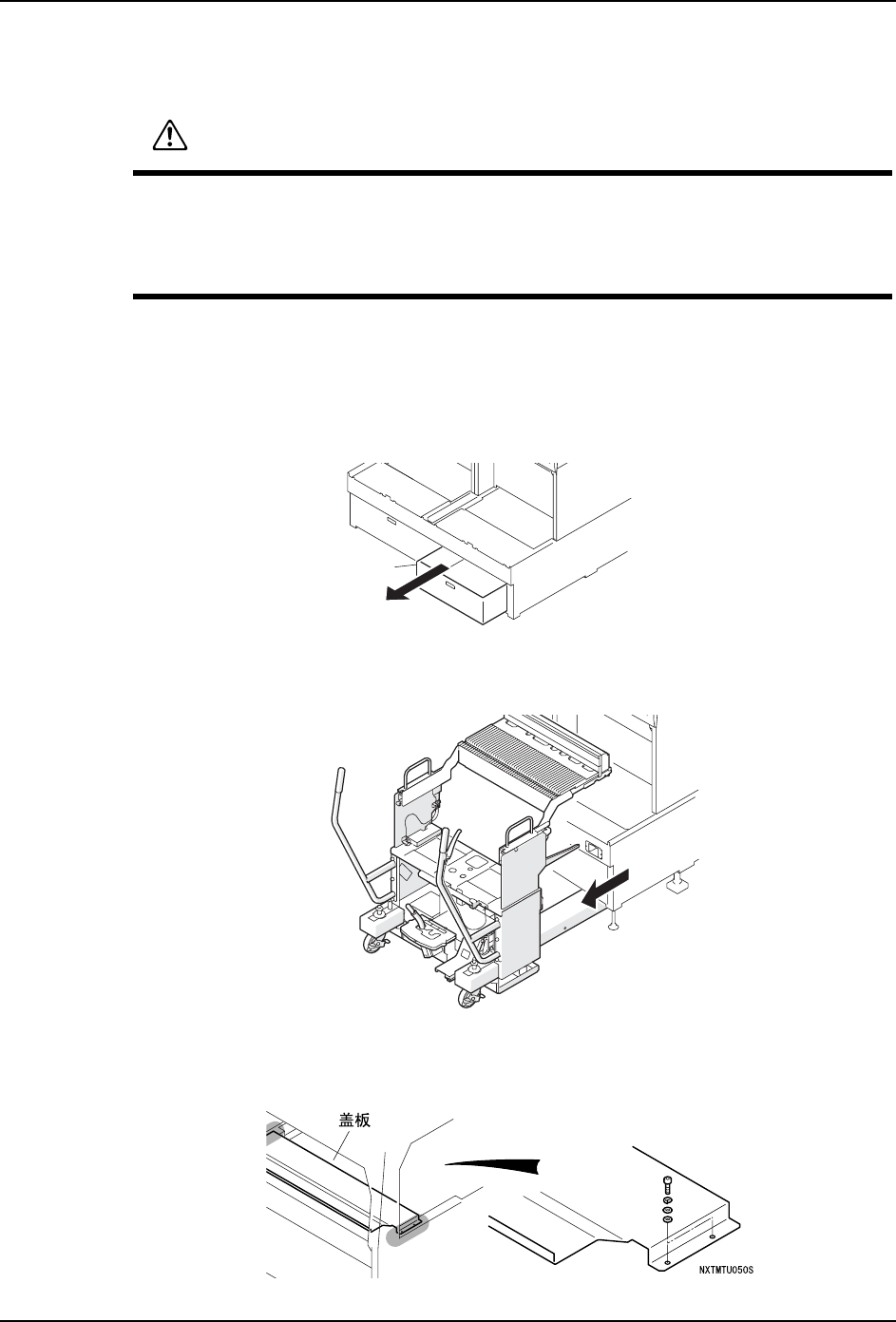

5.7 料盘单元 -LTC 的拆除 / 安装
5.7.1 准备
在安装料盘单元 -LTC 之前，有必要从模组拆除和安装与料带元件相关的单元、变更元件相
机的位置。
1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考「5.3 料站托架的拆除 / 安装（使用 PCU 时）」
「5.4 料盘托架的拆除 / 安装 ( 使用 PCU-2 的时候 )」。
3. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」。）
4. 请拆除供料器安装部的盖板。
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -LTC，对模组进行料盘单元的安装 /
卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -LTC 在向模组安装 / 卸下时，请不要给与冲击小心地进行。因为有可能使机
器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
01MEC-1093
