Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.5 Ölçüler ve ağırlık
111
3.5.2 Ölçüler
3.5.2.1 SX1/SX2 dizgi makinesinin ölçüleri
3
Res. 3.5 - 1 SX1/SX2 dizgi makinesinin ölçüleri (1 komponent arabası içte, 1 komponent arabası dışta)
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.5 Ölçüler ve ağırlık Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
112
3.5.3 Açılan koruyucu başlığın yüksekliği
3

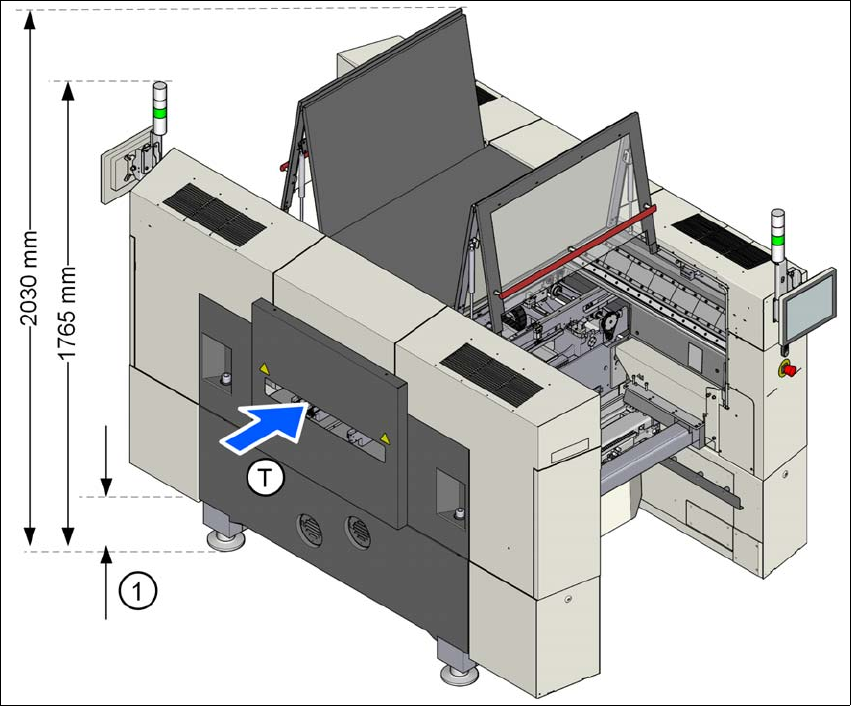

Res. 3.5 - 2 Açılan koruyucu başlığın yüksekliği - Milimetre cinsinden ölçüler
Belirtilen ölçüler için maks. PCB taşıma yüksekliği 950 mm baz alınmıştır.
(1) Yükseklik, ayarlanan PCB taşıma yüksekliğine göre değişmektedir
– 900 mm PCB taşıma yüksekliğinde = 120 mm ± 15 mm
– 930 mm PCB taşıma yüksekliğinde = 150 mm ± 15 mm
– 950 mm PCB taşıma yüksekliğinde = 170 mm ± 15 mm
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.5 Ölçüler ve ağırlık
113
3.5.4 SIPLACE SX1/SX2'de komponent arabalarının manevra yarıçapları
3
Res. 3.5 - 3 SX1/SX2 dizgi makinesinde komponent arabalarının manevra yarıçapı
SX1/SX2 dizgi makinesindeki komponent arabalarının manevra yarıçapları R:
3
3
Konum 1 (dış) Konum 2 (iç)
Manevra yarıçapı R
760 mm 760 mm
L1 mesafesi: Makinenin
ortası ile komponent arabası-
nın dış kenarı arası
1300 mm 1175 mm
L2 mesafesi: Makinenin
ortası ile duvar arası
2060 mm 1935 mm
